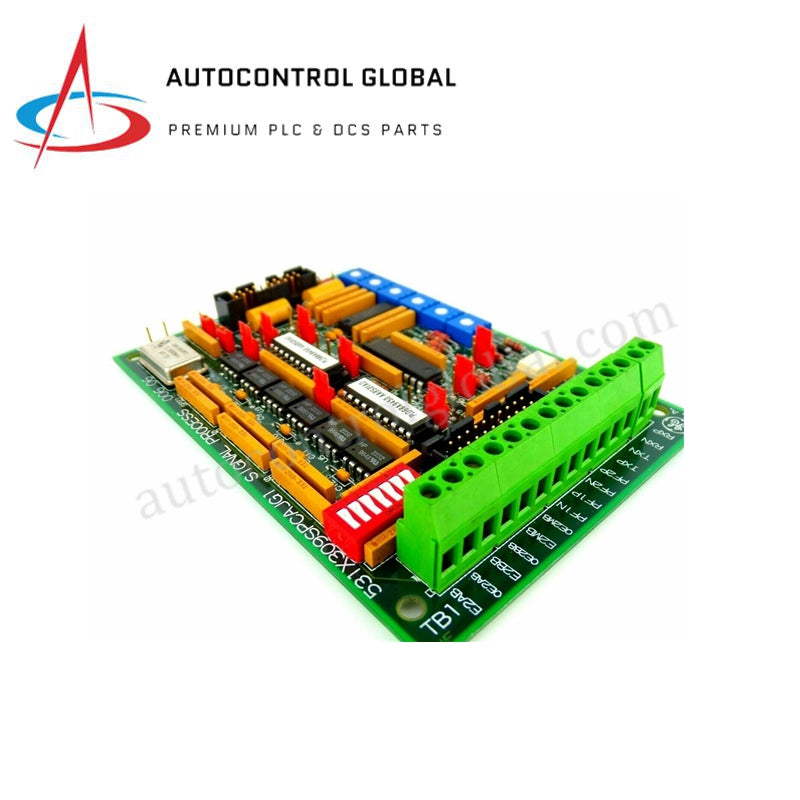

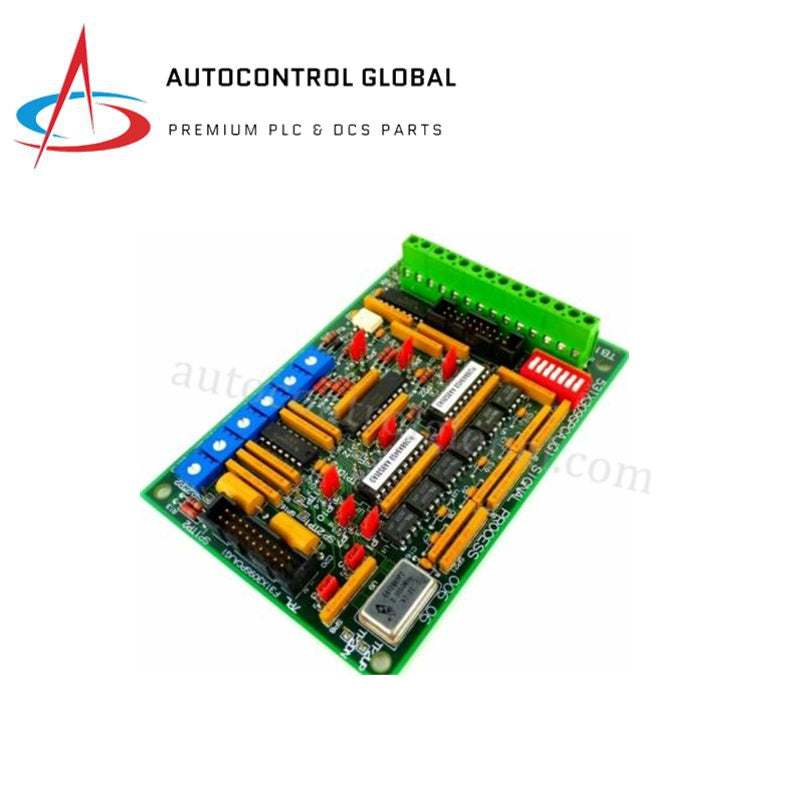

Scheda di elaborazione del segnale GE 531X309SPCAJG1 531X
Manufacturer: GE Fanuc
-
Part Number: 531X309SPCAJG1
Condition：New with Original Package
Product Type: Schede di elaborazione del segnale
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Scheda di elaborazione dei segnali GE 531X309SPCAJG1
La GE 531X309SPCAJG1, catalogata anche come 531X309SPCAJG1 Signal Process Board, funge da componente hardware dedicato al condizionamento dei segnali analogici e digitali nei sistemi GE DC2000 Drive. La scheda converte gli ingressi grezzi dei sensori di tensione, corrente e temperatura in segnali di feedback digitalizzati per le unità di elaborazione centrali, accettando al contempo il feedback a impulsi proveniente da encoder e tachimetri. Collegato direttamente alla scheda di controllo dell'azionamento SDCC, il gruppo coordina i calcoli di controllo ad anello chiuso ed elabora le comunicazioni seriali differenziali tramite canali RS-422.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 531X309SPCAJG1 |
| Marca | GE |
| Origine | USA |
| Peso | 0.44 kg |
| Dimensioni | 27.8 cm x 21.2 cm x 2.5 cm |
| Temperatura di esercizio | -10 deg C a +60 deg C |
| Consumo energetico | 300 mA a 5 VDC, 150 mA a +/- 15 VDC |
| Tensione di ingresso | 24 VDC |
| Tensione di uscita | 5 VDC |
| Ingressi analogici | 8 canali, +/- 10 V o 4-20 mA |
| Uscite analogiche | 6 canali, +/- 10 V |
| Risoluzione ADC | 12 bit (4096 conteggi) |
| Interfaccia di comunicazione | Porta seriale differenziale RS-422 |
| Rivestimento protettivo | Rivestimento conformale industriale G3 |
Compatibilità del firmware flash e integrazione del backplane
La GE 531X309SPCAJG1 mantiene una velocità deterministica di comunicazione sul bus del backplane quando viene installata insieme alle schede processore principali dell'azionamento, trasferendo i vettori di feedback digitalizzati ogni 2 ms. I circuiti di elaborazione dei segnali integrati gestiscono la temporizzazione delle istruzioni in tempo reale, utilizzando i ponticelli e gli interruttori DIP integrati per allineare la scalatura hardware alle aspettative del firmware della CPU. Il rivestimento conformale protettivo G3 isola le piste della scheda dalla polvere atmosferica e dagli agenti contaminanti corrosivi, mantenendo un elevato isolamento dielettrico in presenza di ampie variazioni della temperatura di esercizio.
Domande frequenti
D: In che modo la scheda elabora i segnali differenziali provenienti dagli encoder in quadratura?
R: I circuiti integrati del ricevitore di linea accettano treni di impulsi differenziali RS-422 provenienti da tachimetri o encoder esterni. L'hardware di condizionamento integrato converte i fronti degli impulsi in conteggi digitali ad alta velocità, che vengono trasmessi al processore dell'azionamento per aggiornare i parametri della velocità di rotazione.
D: Quali tolleranze delle linee di alimentazione devono verificare i tecnici prima di installare la scheda?
R: La scheda richiede un'alimentazione regolata a 24 VDC insieme alle linee interne del backplane che forniscono 5 VDC (300 mA) e +/- 15 VDC (150 mA). Prima di inserire la scheda, i tecnici devono misurare tutte le linee di tensione CC sui terminali del backplane del rack per confermare che i valori rientrino nelle tolleranze di +/- 5%.
Linee guida per l'installazione sul campo
Montare la GE 531X309SPCAJG1 nello slot designato all'interno del rack delle schede dell'azionamento. Allineare i bordi della scheda con le guide del telaio, spingendo con decisione finché i connettori posteriori edge-card non si innestano completamente nella presa del backplane. Serrare tutte le viti prigioniere del pannello frontale per garantire la continuità di terra a bassa impedenza con la struttura dell'armadio.
Instradare tutte le linee di feedback analogiche e le comunicazioni seriali RS-422 utilizzando cavi a doppino intrecciato con schermatura individuale. Collegare i fili di drenaggio delle schermature dei cavi a un unico punto di messa a terra del telaio vicino al pressacavo di ingresso dell'armadio. Mantenere una separazione fisica tra i cavi dei segnali a basso livello e i conduttori di potenza CA ad alta tensione del motore per ridurre al minimo la diafonia induttiva.
