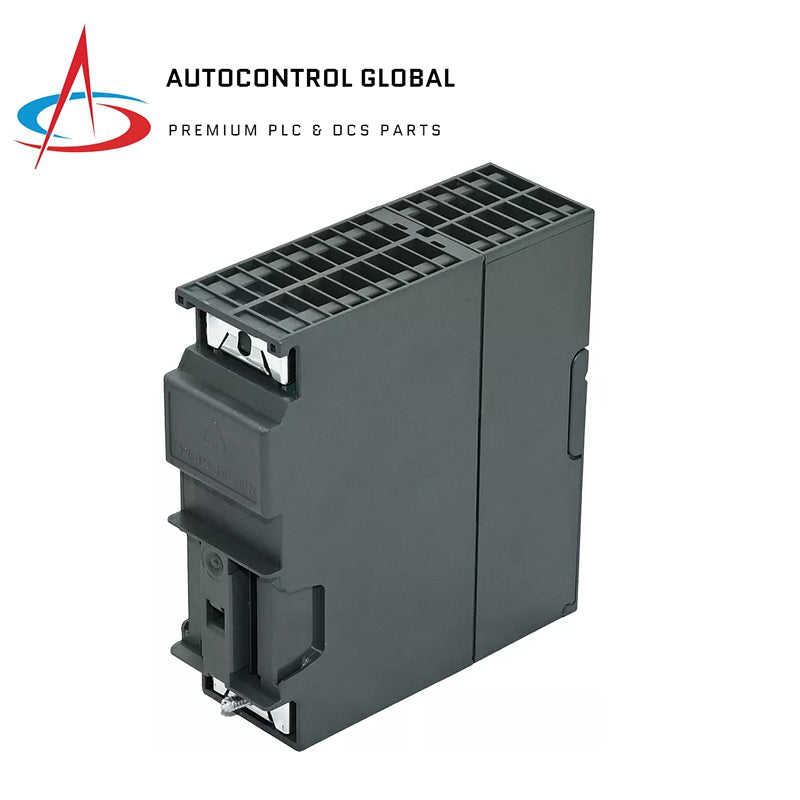

6ES7317-2EK14-0AB0 | Siemens | SIMATIC S7-300 CPU

Descrizione

• Numero Modello: 6ES7317-2EK14-0AB0

Informazioni Generali

• Stato Funzionale Hardware: 01
• Versione Firmware: V3.2
• Software di Ingegneria: STEP 7 V5.5 o superiore
• Tensione di Alimentazione: 24 VDC
• Memoria: 1 MB memoria di lavoro, memoria di carico espandibile (MMC) fino a 8 MB
• Velocità di Elaborazione CPU:
  • Operazioni bit: 0.025 µs
  • Operazioni parola: 0.03 µs
  • Aritmetica a punto fisso: 0.04 µs
  • Aritmetica a virgola mobile: 0.16 µs
• Numero di Blocchi: 2048 (DB, FC, FB)
• Area Dati e Ritenzione: Area dati di ritenzione (inclusi timer, contatori, flag), massimo 256 kbyte
• Orologio: Orologio hardware (tempo reale), ritenzione e sincronizzabile, tempo di backup 6 settimane
• Contatore Ore di Funzionamento: 4 contatori, intervallo da 0 a 2^31 ore

Interfacce

• Interfaccia 1: Interfaccia RS 485 integrata (MPI, PROFIBUS DP)
• Interfaccia 2: PROFINET (10/100 Mbit/s), 2 porte (switch)
• Comunicazione Open IE: TCP/IP, ISO su TCP, UDP
• Web Server: Supportato

Prestazioni

• Controller PROFINET IO: Supporta IRT, dispositivo condiviso, avvio prioritario, sostituzione dispositivo senza supporto di scambio
• Dispositivo PROFINET IO: Supporta IRT, PROFIenergy, dispositivo condiviso
• PROFINET CBA: Supporta trasmissione asincrona e sincrona, interconnessione remota, variabili HMI via PROFINET, funzione proxy PROFIBUS

Funzioni di Comunicazione

• Comunicazione PG/OP: Supportata
• Instradamento Record Dati: Supportato
• Comunicazione Dati Globale: Supportata
• Comunicazione Base S7: Supportata
• Comunicazione S7: Supportata
• Comunicazione Compatibile S5: Supportata (tramite CP e FC caricabile)

Funzioni Diagnostiche

• Blocco Stato: Supportato
• Singolo Passo: Supportato
• Punti di Interruzione: 4
• Forzatura: Supportata
• Buffer Diagnostico: Supportato

Condizioni Ambientali

• Temperatura di Funzionamento: 0 °C a 60 °C

Configurazione e Programmazione

• Software di Configurazione: STEP 7 V5.5 o superiore
• Lingue di Programmazione: LAD, FBD, STL, SCL, CFC, GRAPH, HiGraph®
• Protezione della Conoscenza: Protezione programma utente/protezione password, crittografia blocchi

Dimensioni e Peso

• Larghezza: 40 mm
• Altezza: 125 mm
• Profondità: 130 mm
• Peso: Circa 340 g
