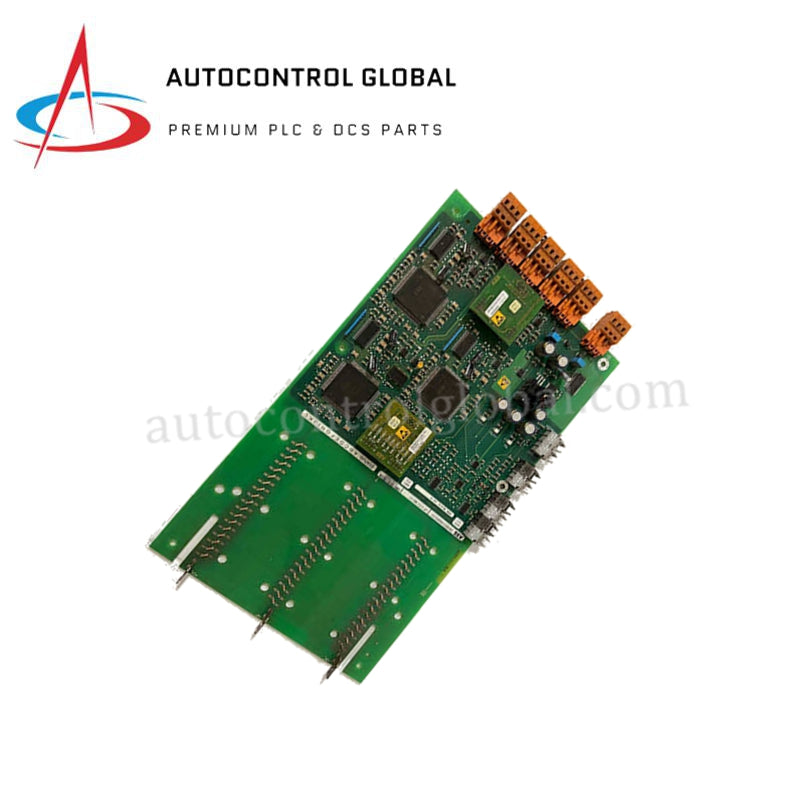

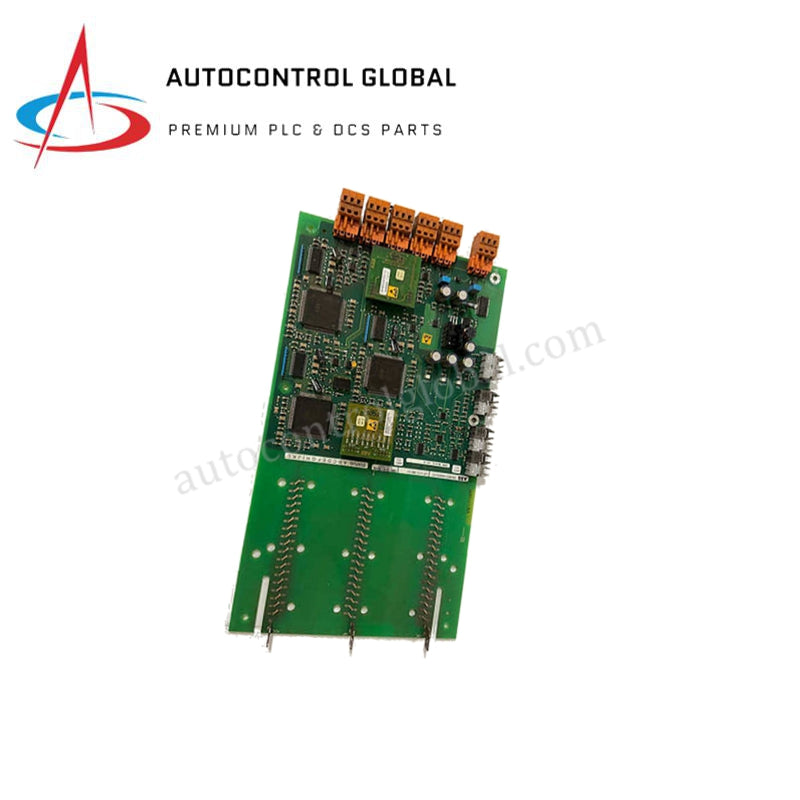

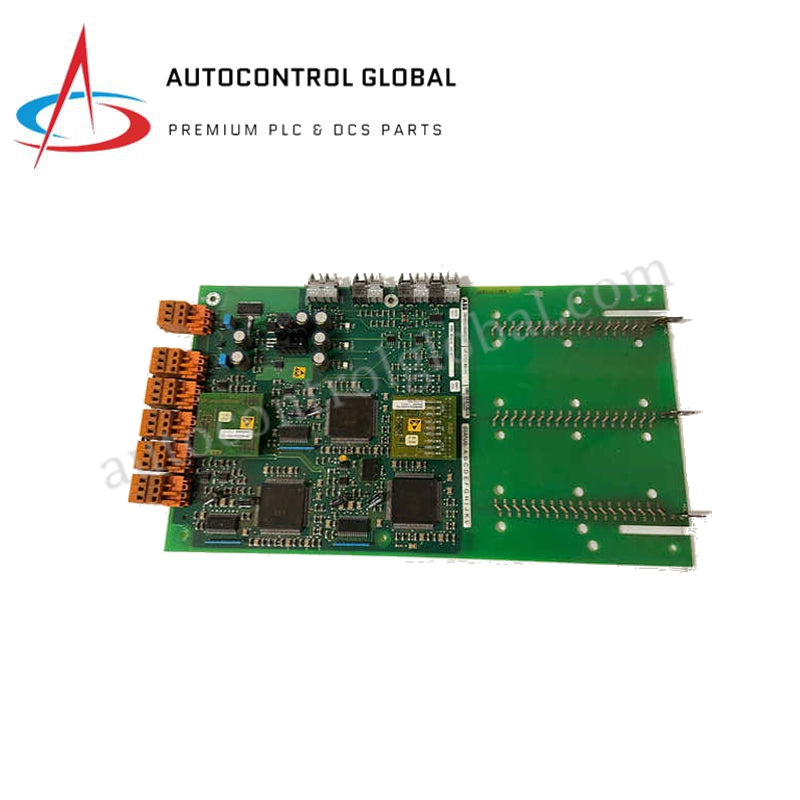

Controller CPU ABB 3BHE021889R0101 UFC721BE101 System 800xA

Modulo Controller ABB UFC721BE101

Il ABB UFC721BE101, anche catalogato come 3BHE021889R0101, è un modulo controller dedicato all'hardware per il controllo deterministico dei processi e la gestione della comunicazione all'interno delle piattaforme System 800xA e AC 800M.

Specifiche Hardware

Caratteristiche di Controllo Industriale ABB

Il modulo UFC721BE101 utilizza un'architettura RISC ad alte prestazioni per mantenere cicli di scansione deterministici durante l'esecuzione della logica di controllo. L'unità supporta la scalabilità della densità I/O, permettendo un'integrazione fluida in rack di sistemi di controllo distribuiti (DCS) su larga scala, gestendo ampie reti di dispositivi di campo. Inoltre, il modulo garantisce la compatibilità del firmware flash, consentendo agli ingegneri di eseguire aggiornamenti remoti degli stack di comunicazione e degli algoritmi di controllo senza necessità di sostituire fisicamente il modulo. La comunicazione ad alta velocità sul bus backplane permette uno scambio rapido di dati tra CPU e sottosistemi I/O remoti, mantenendo la sincronizzazione tra reti Profinet ed EtherNet/IP per assicurare stabilità operativa in ambienti industriali ad alta interferenza elettromagnetica (EMI).

Domande Frequenti

D: Il UFC721BE101 supporta la ridondanza in configurazione a doppia CPU?

R: Sì, il modulo supporta il funzionamento ridondante. Quando impiegato in configurazione a doppia CPU, il modulo primario sincronizza le variabili di stato con il modulo di standby tramite un collegamento ad alta velocità per facilitare un failover senza interruzioni.

D: Quali sono i requisiti per la compatibilità del firmware durante gli aggiornamenti di sistema?

R: I tecnici devono assicurarsi che la versione software del System 800xA supporti la specifica revisione firmware del UFC721BE101; gli aggiornamenti firmware vengono eseguiti tramite la workstation di ingegneria e verificati tramite diagnostica interna checksum prima dell'applicazione.

Linee Guida per l'Installazione in Campo

1. Gestione ESD: Utilizzare sempre un cinturino antistatico collegato a terra prima di maneggiare la scheda circuito per prevenire danni da scariche elettrostatiche ai componenti ad alte prestazioni come processore e memoria.
2. Inserimento nel Backplane: Allineare il modulo con precisione alle guide del cabinet. Applicare una pressione ferma e uniforme sulla piastra frontale per assicurare il corretto inserimento dei pin del connettore backplane, quindi serrare le viti di fissaggio per garantire resistenza alle vibrazioni.
3. Schermatura: Terminare tutte le schermature dei cavi di comunicazione sulla barra di messa a terra designata del cabinet per sopprimere interferenze RFI/EMI. Assicurare la separazione fisica tra linee di segnale e cavi di alimentazione ad alta corrente.
4. Validazione: Avviare la sequenza di accensione e osservare i LED di stato sulla piastra frontale. Una sequenza di avvio riuscita conferma che il processore ha superato tutti i test diagnostici interni e ha stabilito la comunicazione di rete con il sistema di controllo.
