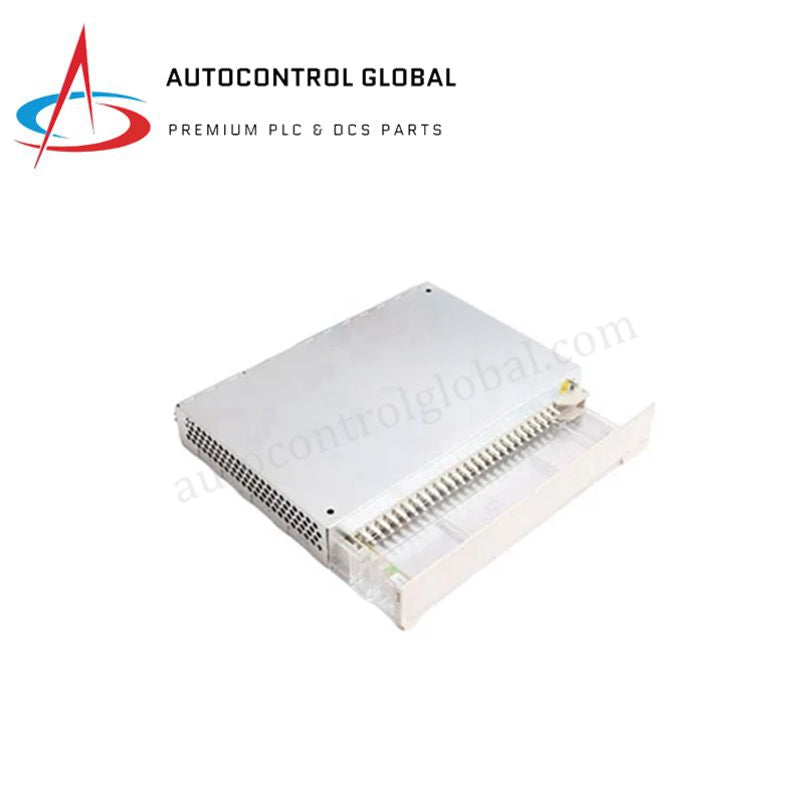

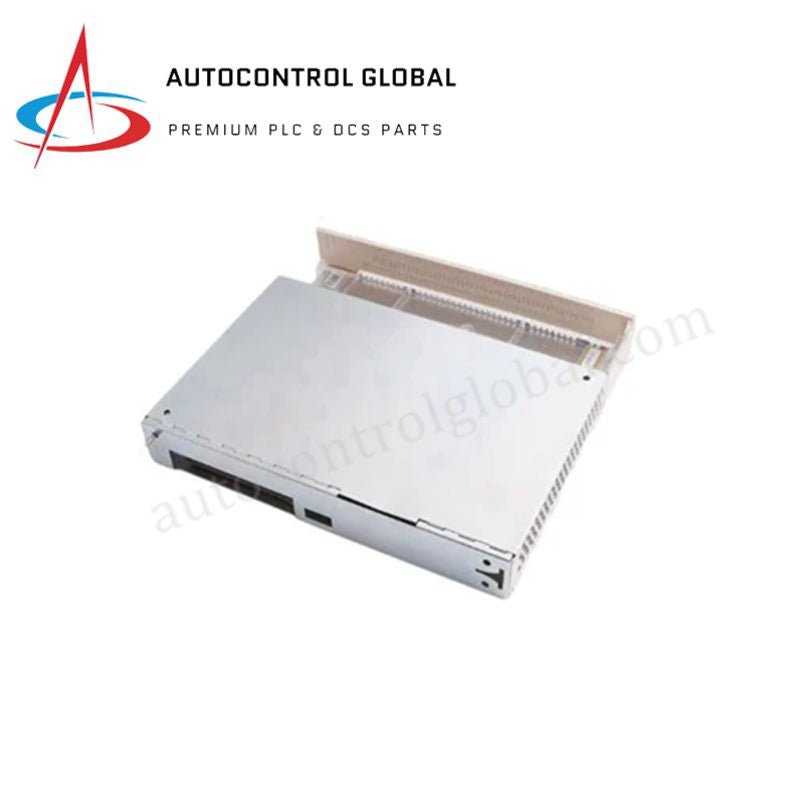

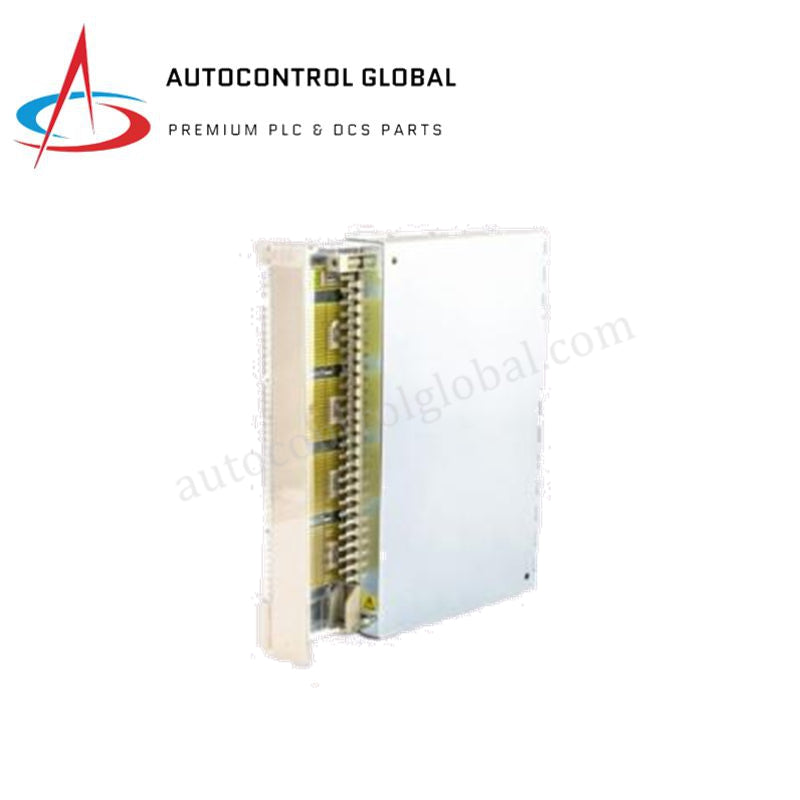

Modulo di uscita digitale ABB 3BHT300006R1 DO610

Modulo di Uscita Digitale ABB DO610

Configurato per la segnalazione discreta negli ambienti con controller AC 800M, il ABB DO610 (3BHT300006R1 Modulo di Uscita Digitale) fornisce l’esecuzione fisica diretta dei comandi di controllo ON/OFF per attuatori e relè lato campo.

Specifiche Hardware

Compatibilità con Controllo Industriale e Firmware

Il DO610 si integra con le piattaforme ABB System 800xA e controller AC 800M, utilizzando una comunicazione deterministica sul bus backplane per gestire cambiamenti di stato digitale ad alta densità. La compatibilità del firmware flash è regolata dalla versione del software Control Builder; gli utenti devono assicurarsi che la libreria hardware del progetto corrisponda alla revisione hardware del modulo per mantenere la sincronizzazione. La velocità di comunicazione sul bus backplane è ottimizzata per il trasferimento ciclico dei dati, permettendo al controller di aggiornare lo stato del registro a 32 canali entro il periodo di scansione del sistema senza saturare il bus.

Domande Frequenti

D: Il DO610 supporta il hot-swapping durante il funzionamento attivo del controller?

R: L’architettura del modulo supporta l’estrazione e l’inserimento sotto tensione; tuttavia, verificare che il programma applicativo sia stato configurato per portare le uscite associate in uno stato di sicurezza prima della rimozione, per evitare attuazioni indesiderate dei dispositivi sul campo.

D: In che modo la configurazione di uscita non isolata influisce sul cablaggio di campo?

R: Poiché le uscite non sono isolate, tutti i 32 canali condividono un percorso di ritorno comune. Gli utenti devono assicurarsi che l’alimentazione di campo sia adeguatamente filtrata e che il rumore in modalità comune sia minimizzato, poiché le sovratensioni sul lato campo possono propagarsi più facilmente ai circuiti del modulo rispetto ai design galvanicamente isolati.

Linee Guida per l’Installazione sul Campo

• Montaggio in quadro: Il modulo richiede una base di montaggio ABB I/O standard all’interno di un involucro con grado di protezione IP20. Assicurarsi che la guida DIN o la superficie di montaggio backplane fornisca un supporto strutturale sufficiente per il peso di 1,195 kg.
• Cablaggio dei terminali: Utilizzare il blocco connettore frontale designato per la terminazione dei segnali. Assicurarsi che le sezioni dei cavi siano coerenti con la corrente nominale di 200 mA per canale per evitare surriscaldamenti localizzati alle interfacce dei terminali.
• Protocolli di messa a terra: Collegare la massa del telaio del modulo direttamente al potenziale di riferimento comune del quadro per stabilizzare i circuiti interni dei driver transistor. Mantenere il cablaggio dei segnali separato dai percorsi AC ad alta tensione per prevenire rumori di commutazione indotti.
• Gestione termica: Mantenere una temperatura ambiente del quadro tra 0 °C e +55 °C. Data l’alta densità dei 32 canali di uscita, prevedere uno spazio verticale adeguato per facilitare il raffreddamento per convezione attraverso l’involucro del modulo.
