Scheda tecnica del modulo processore ABB PM858AK02 AC 800M CPU
Manufacturer: ABB
-
Part Number: PM858AK02
Condition：New with Original Package
Product Type: Processori CPU
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

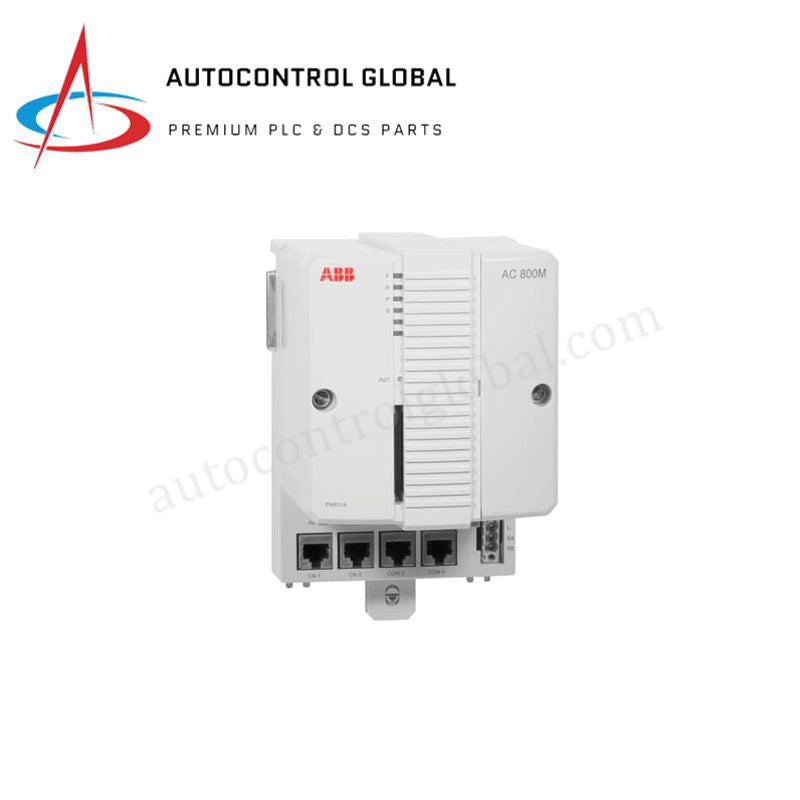

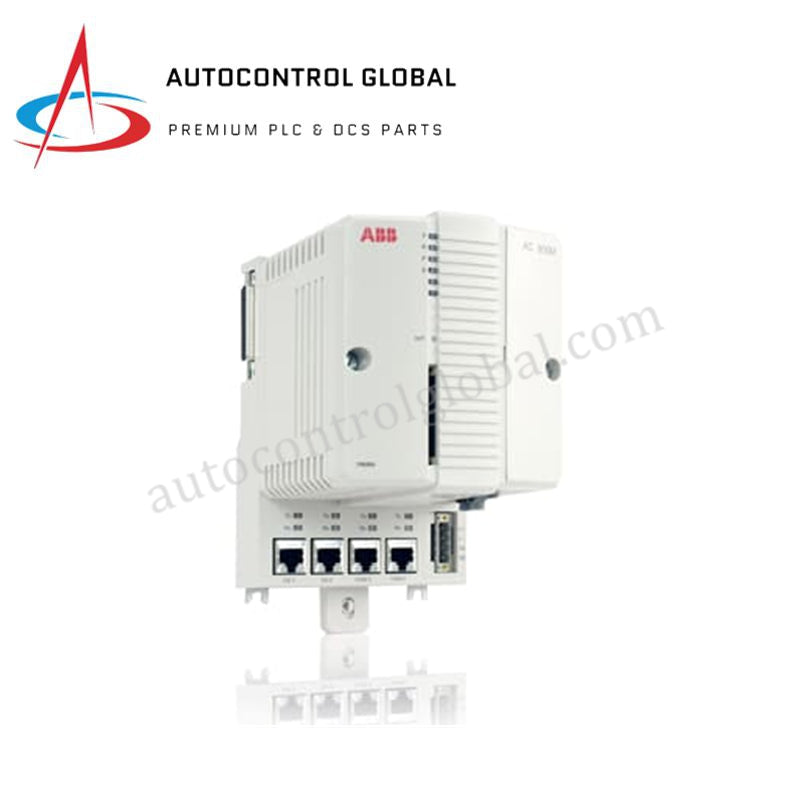

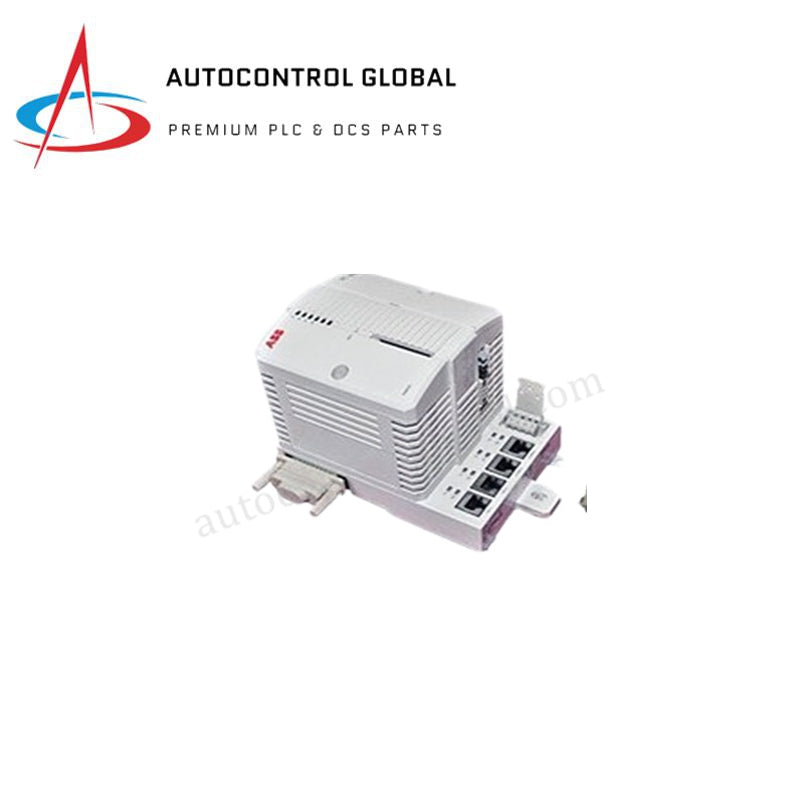

Modulo Processore CPU ABB PM858AK02
Il ABB PM858AK02, noto anche come modulo CPU PM858AK02, funziona come componente hardware dedicato all'esecuzione della logica di controllo e delle attività di automazione di processo all'interno delle piattaforme di rete System 800xA.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | PM858AK02 (3BSE082896R1) |
| Marca | ABB |
| Origine | Fare riferimento alla targhetta |
| Processore | Architettura RISC ad alte prestazioni |
| Memoria | 64 MB RAM, 128 MB Flash |
| Peso | 0,5 - 0,8 kg |
| Dimensioni | 155 x 125 x 85 mm |
| Temperatura di esercizio | -20 °C a +60 °C |
| Consumo energetico | 12 W |
| Alimentazione | 24 V DC (+/- 10%) |
| MTBF | > 500.000 ore |
| Comunicazione | 2x Ethernet (100 Mbps), RS-232, PROFIBUS, Modbus TCP |
Controllo Industriale Deterministico e Compatibilità Firmware
Il modulo PM858AK02 mantiene un funzionamento deterministico eseguendo compiti di controllo basati su ciclo tramite il bus backplane AC 800M. Il modulo utilizza un'architettura RISC ad alta velocità per elaborare cicli di controllo complessi. La compatibilità del firmware flash è gestita tramite l'ambiente di ingegneria System 800xA. Per garantire la stabilità del sistema, verificare che la versione del firmware del modulo corrisponda alla configurazione esistente dell'armadio del controller prima di eseguire aggiornamenti a livello di sito. Le stack di comunicazione Profinet ed EtherNet/IP sono gestite tramite le porte Ethernet integrate, assicurando la sincronizzazione con i sottosistemi I/O distribuiti.
Domande Frequenti
D: Il PM858AK02 supporta il hot-swapping in configurazione ridondante?
R: Sì, a condizione che la coppia ridondante sia configurata correttamente nel software del controller, il modulo supporta il hot-swapping. Assicurarsi che la CPU primaria sia in stato attivo e che la CPU di standby sia sincronizzata prima della rimozione.
D: Come viene gestito il tempo di commutazione ridondante?
R: La commutazione è gestita automaticamente dal protocollo di ridondanza AC 800M. Il tempo dipende dal ciclo dell'applicazione del controller; tipicamente, l'unità di standby monitora lo stato della primaria per garantire un failover senza interruzioni.
Linee Guida per l'Installazione in Campo
- Montaggio: Assicurarsi che il modulo sia inserito saldamente nel rack dedicato del controller AC 800M. Verificare che il connettore bus CEX sia completamente inserito e allineato per evitare danni ai pin del backplane.
- Messa a terra: Collegare il telaio del modulo al bus di terra dell'armadio per minimizzare le interferenze elettromagnetiche. Assicurarsi che il montaggio su guida DIN o rack fornisca un percorso a bassa impedenza verso terra.
- Cablatura: Utilizzare cavi schermati a coppie intrecciate per la comunicazione Ethernet per rispettare gli standard industriali di immunità al rumore. Mantenere separazione fisica tra le linee di alimentazione (24 V DC) e i segnali di comunicazione per ridurre il diafonia.
- Ambiente: Verificare che la temperatura ambiente dell'armadio rimanga entro il range specificato da -20 °C a +60 °C. Evitare l'installazione in aree con elevate vibrazioni o presenza eccessiva di particolato, a meno che l'armadio non sia certificato per tali condizioni.
