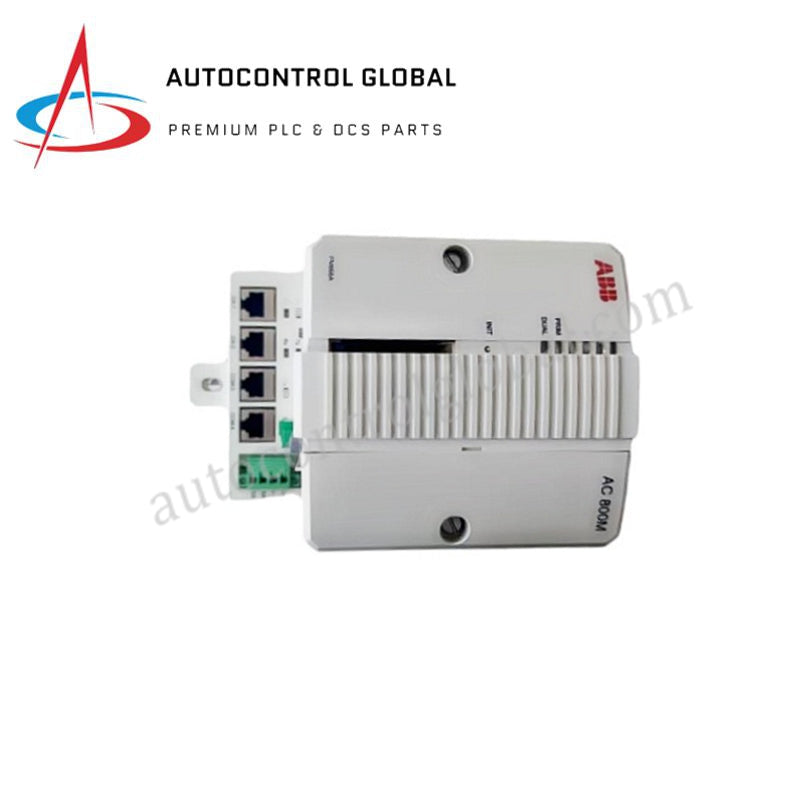

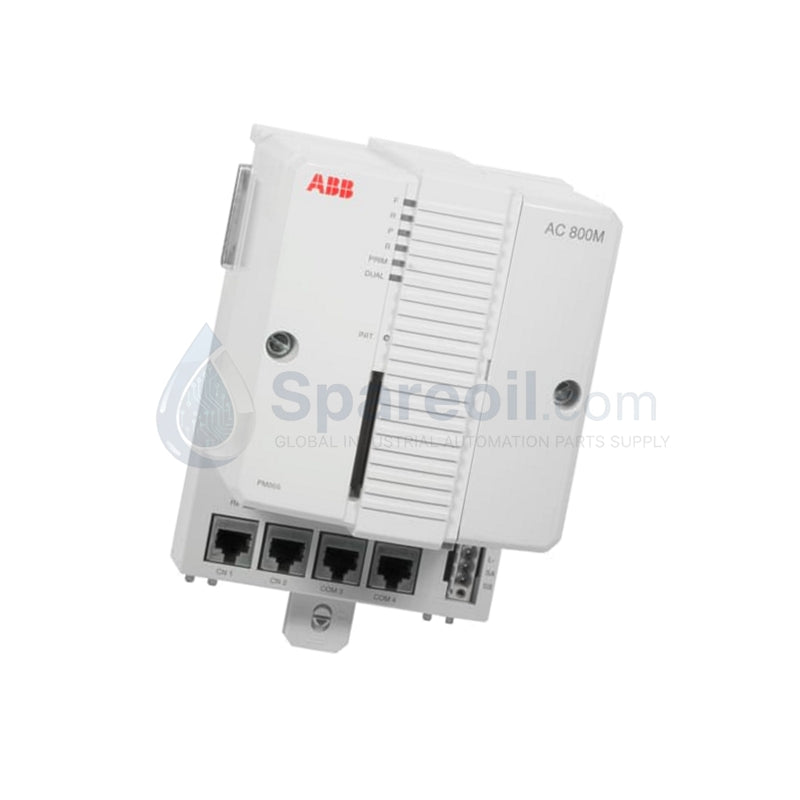

Modulo processore ABB PM861A AC 800M CPU 3BSE018158R1

Modulo Processore CPU ABB PM861A 3BSE018158R1

Configurato per l'esecuzione deterministica della logica di controllo nelle piattaforme di rete ABB System 800xA, il ABB PM861A 3BSE018158R1 (Modulo CPU PM861A) offre capacità di elaborazione fisica ed elettrica diretta per compiti di automazione complessi.

Specifiche Hardware

Architettura di Controllo Industriale e di Elaborazione

Il PM861A utilizza un'architettura RISC ad alta velocità per mantenere la velocità di comunicazione sul bus backplane in ambienti di controllo distribuiti. Supporta la compatibilità con firmware flash, permettendo aggiornamenti binari allineati con revisioni specifiche del software di sistema per garantire cicli operativi stabili. La scalabilità della densità I/O è gestita tramite il backplane AC 800M, consentendo l'integrazione di moduli di processo localizzati mantenendo la temporizzazione deterministica della rete. L'architettura del modulo supporta reti deterministiche Profinet ed EtherNet/IP, assicurando una latenza del segnale costante in cicli di controllo esigenti. Le funzionalità diagnostiche forniscono il monitoraggio in tempo reale dello stato del backplane per identificare preventivamente eventuali degradi nella comunicazione.

Domande Frequenti

D: Il PM861A può essere integrato in una configurazione CPU ridondante?

R: Sì, il PM861A è progettato per supportare la ridondanza dual CPU. Quando configurato in coppia ridondante, i controller si sincronizzano tramite un RCU-Link dedicato, permettendo il trasferimento automatico dello stato e il takeover senza interruzioni in caso di guasto del processore primario.

D: Ci sono restrizioni specifiche per gli aggiornamenti firmware su questo modulo?

R: Il firmware deve essere flashato utilizzando strumenti di ingegneria ABB autorizzati. Assicurarsi che il controller sia in uno stato sicuro prima di iniziare il processo di flash, poiché operazioni interrotte o perdite di alimentazione durante la scrittura possono rendere il modulo non responsivo.

Linee Guida per l'Installazione in Campo

• Montaggio e Orientamento: Installare il PM861A sulla piastra base AC 800M. Assicurarsi che il meccanismo di bloccaggio scorrevole sia completamente inserito per evitare contatti intermittenti sul backplane. Mantenere l'orientamento verticale per favorire la dissipazione termica tramite convezione naturale.
• Messa a terra e Schermatura: Collegare le schermature dei cavi al punto di massa del telaio designato sulla piastra base. Questa pratica riduce le interferenze elettromagnetiche (EMI) che possono influire negativamente sulla velocità di comunicazione Ethernet a 100 Mbps.
• Gestione della Batteria: Il modulo incorpora una batteria al litio da 9 g per la conservazione della memoria non volatile. Sostituire la batteria in base agli avvisi diagnostici del sistema per garantire la persistenza dei dati durante interruzioni di alimentazione. Smaltire le batterie esauste secondo le normative UN3091 Classe 9 merci pericolose.
• Gestione dei Cavi: Instradare i cavi di comunicazione lontano da linee ad alta tensione per prevenire distorsioni indotte del segnale. Utilizzare sistemi di fissaggio per tutti i cavi PROFIBUS ed Ethernet collegati per evitare stress meccanici sui connettori RJ45.
