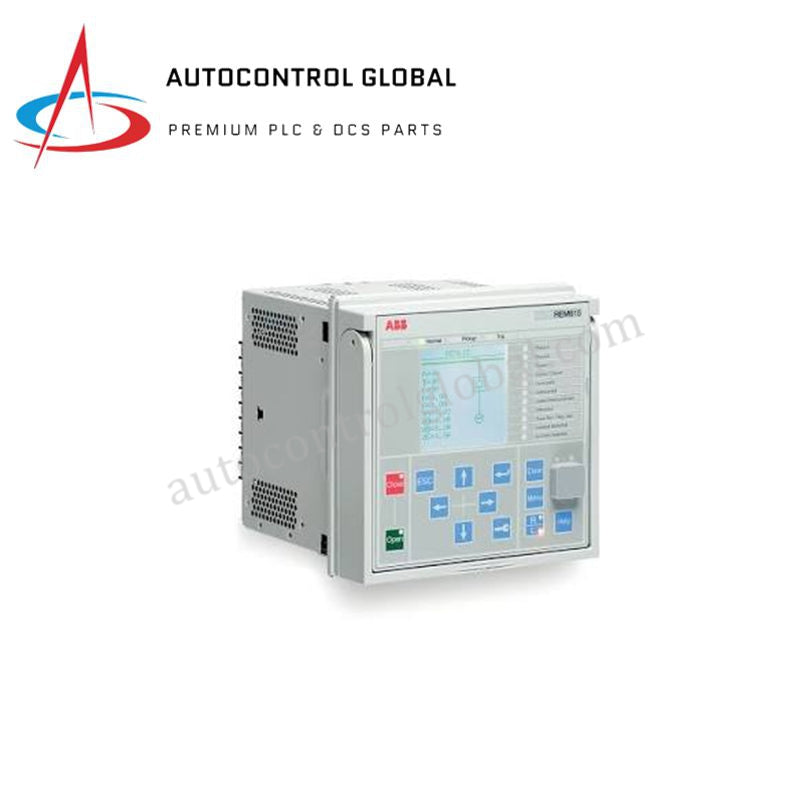

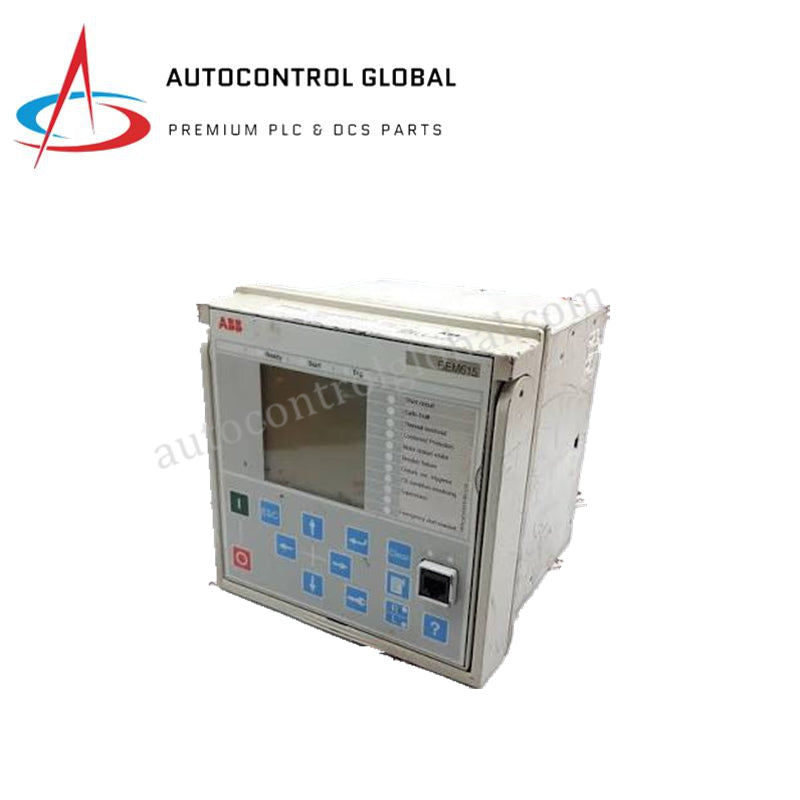

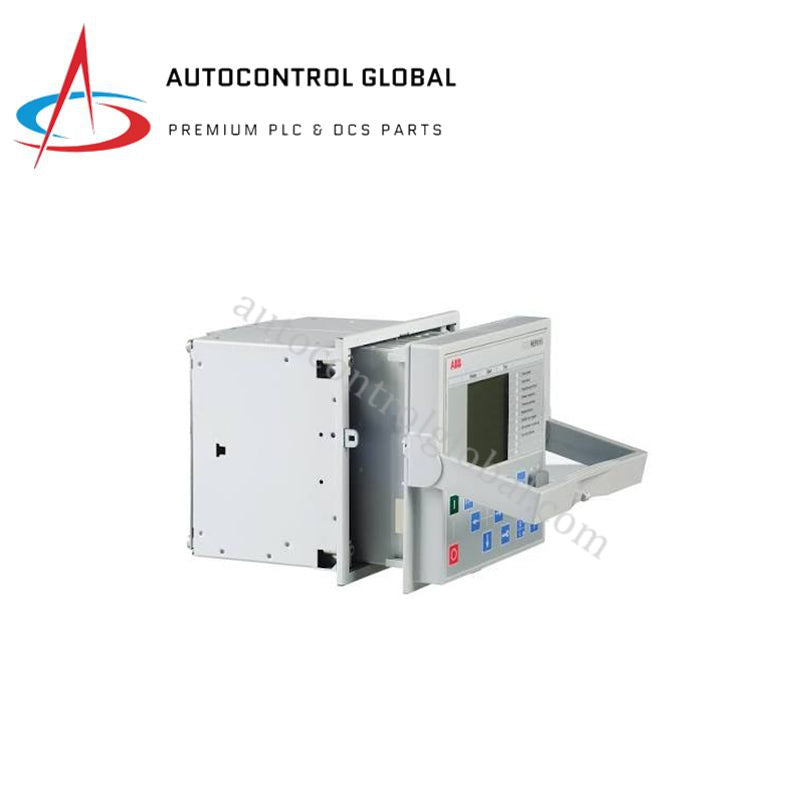

ABB REM615J Relion Dispositivo di Controllo per Protezione Motori
Manufacturer: ABB
-
Part Number: REM615J
Condition：New with Original Package
Product Type: IED di controllo della protezione
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Relè di Protezione Motore ABB REM615J Serie Relion 615
Il ABB REM615J, noto anche come REM615, è un relè di protezione motore dedicato all’analisi del sovraccarico termico e alla mitigazione dei guasti elettrici nelle piattaforme di motori asincroni. L’unità acquisisce le misure di corrente e tensione di fase per calcolare perdite di carico, parametri di bloccaggio del motore e inversioni di fase, attivando direttamente i circuiti di sgancio integrati di interruttori o contattori in impianti ad alta e media tensione.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | REM615J |
| Marca | ABB |
| Origine | USA |
| Peso | Non disponibile (dipende dal telaio) |
| Dimensioni | 116 mm x 25 mm x 20 mm (secondo il registro di distribuzione del pacchetto) |
| Temperatura di esercizio | -40 °C a +70 °C |
| Temperatura di stoccaggio | -40 °C a +85 °C |
| Consumo energetico | Alimentato tramite tensione ausiliaria di stazione (50/60 Hz nominale) |
| Nucleo di protezione | Sovraccarico termico, cortocircuito, guasto a terra, rotore bloccato, perdita di carico, squilibrio, protezione opzionale da arco elettrico |
| Ambito di misura | Tensione di fase, frequenza, fattore di potenza, energia, tendenze armoniche |
| Protocolli di comunicazione | IEC 61850 Ed.1 & Ed.2, GOOSE, 9-2 LE, Modbus, DNP3, IEC 60870-5-103, Profibus DP-V1 (tramite adattatore) |
| Ridondanza di rete | Modalità di ridondanza Ethernet PRP e HSR |
| Sincronizzazione temporale | IEEE 1588 v2 Protocollo di Tempo ad Alta Precisione (PTP) |
| Gamma di umidità | 5% a 95% senza condensa |
| Matrice di montaggio | Custodia compatta estraibile a innesto |
Profili di Controllo Industriale e Determinismo di Rete
L’IED di gestione motore esegue trasferimenti dati deterministici su reti Profinet / EtherNet/IP deterministiche e architetture native di sottostazioni digitali. Due collegamenti di comunicazione interni eseguono stack attivi di Parallel Redundancy Protocol (PRP) e High-availability Seamless Redundancy (HSR) per prevenire la perdita di pacchetti durante guasti fisici su fibra o rame. La scalabilità ad alta densità di I/O mappa le variazioni di corrente terminale in pacchetti dati GOOSE standard entro una soglia hardware di 1 ms, garantendo prestazioni diagnostiche in tempo reale e validando la compatibilità del firmware flash attraverso moduli di espansione attivi sul backplane durante l’inizializzazione dell’unità.
Domande Frequenti
D: Come mantiene il REM615J la compatibilità del firmware flash quando si inserisce un’unità plug-in di ricambio in un assemblaggio esterno esistente?
R: L’assemblaggio passivo della custodia funziona esclusivamente come portamorsetti; tutta la logica applicativa primaria, le calibrazioni e le revisioni attive del firmware risiedono sulla scheda di elaborazione all’interno del modulo estraibile, eliminando discrepanze di verifica dello slot.
D: Quali sono i limiti di assorbimento di corrente sul backplane quando si integrano i sensori ottici opzionali ad alta velocità per l’arco elettrico?
R: Il modulo di rilevamento ottico si interfaccia con le linee di tensione ausiliaria interne; gli ingegneri devono verificare che i milliampere complessivi consumati non sovraccarichino i limiti di alimentazione interna base della serie Relion 615.
D: L’orologio IEEE 1588 v2 PTP può mantenere la sincronizzazione temporale in rete se un master di backup fallisce?
R: Il sistema passa automaticamente a un nodo master alternativo utilizzando l’algoritmo Best Master Clock Algorithm (BMCA) con latenze di transizione sub-microsecondo, evitando interruzioni nell’ordine dei timestamp dei log eventi.
Linee Guida per l’Installazione in Campo
Fissare saldamente l’assemblaggio compatto della custodia nell’apertura del quadro elettrico, azionando tutte le chiusure integrate del telaio per stabilire una connessione a bassa impedenza con l’involucro del quadro. Collegare tutti i circuiti secondari di trasformatori di corrente e tensione alla matrice di morsetti a vite posteriore, serrando ogni collegamento per ridurre l’impedenza del circuito ed evitare condizioni di circuito aperto.
Gli ingegneri devono posare linee di controllo a bassa tensione, cavi in fibra ottica e percorsi Ethernet in canaline metalliche indipendenti e messe a terra, posizionate lontano dalle barre di alimentazione primaria del motore. Collegare il morsetto di terra del telaio direttamente alla rete di messa a terra primaria della stazione con un conduttore di rame pesante. Verificare che il layout di raffreddamento passivo mantenga lo spazio ambiente all’interno del cubicolo entro il range obbligatorio da -40 °C a +70 °C prima di configurare le matrici di protezione.
