Cavo di segnale Yokogawa SDV144 AKB331-M015 da 15m

Gruppo cavi di segnale Yokogawa AKB331-M015

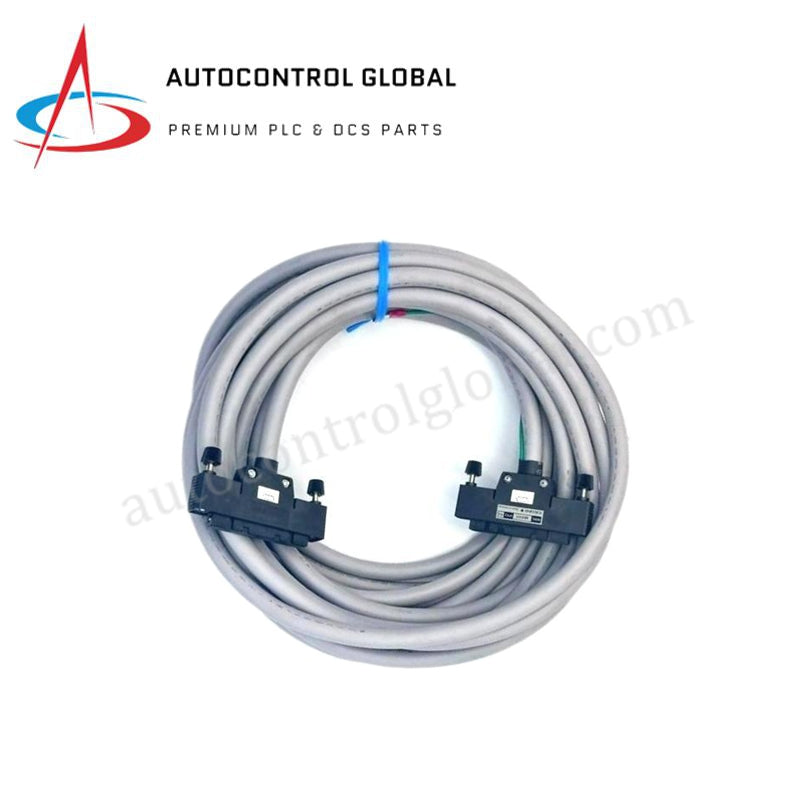

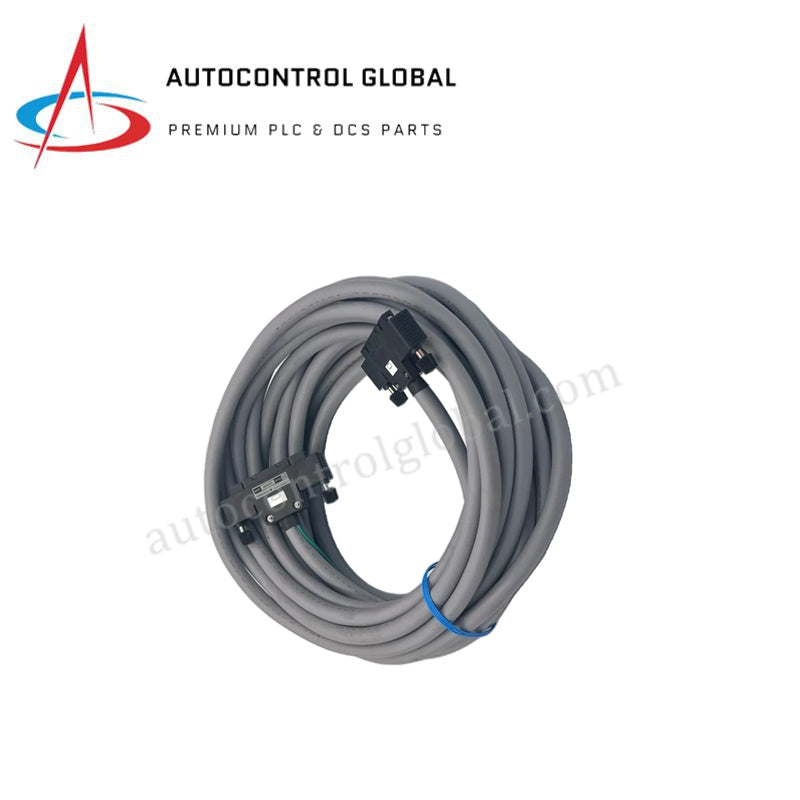

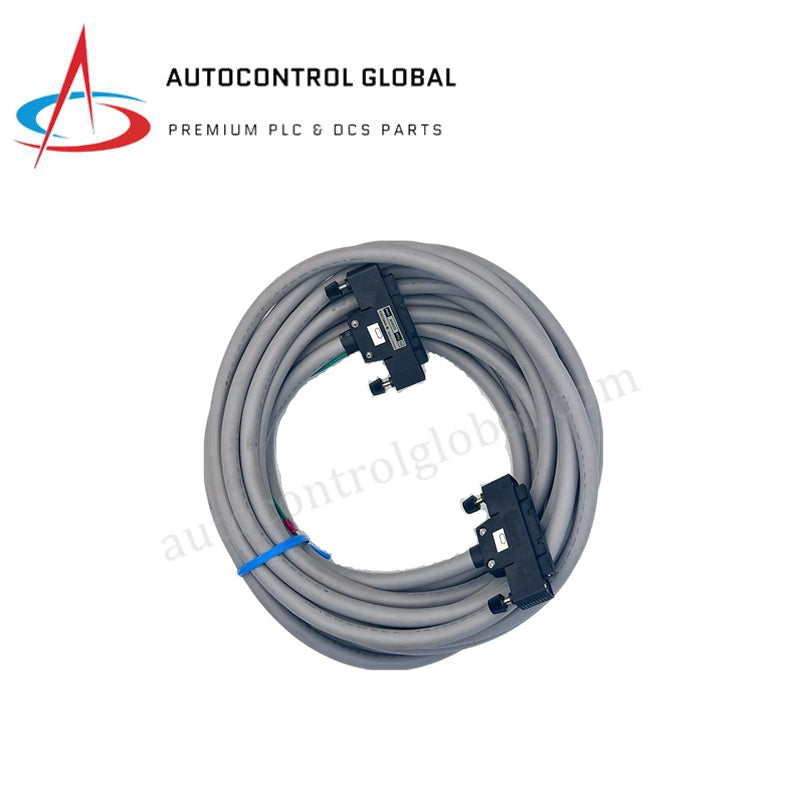

Configurato per il instradamento di segnali ad alta integrità nelle piattaforme Yokogawa ProSafe-RS Safety Instrumented System (SIS), il Yokogawa AKB331-M015 (AKB331 cavo di segnale a 50-50 pin) garantisce il collegamento fisico/elettrico diretto. È un gruppo di interconnessione multiconduttore prefabbricato a 50 pin, progettato per collegare direttamente i moduli I/O di sicurezza montati su rack, come il modulo di ingresso digitale SDV144, alle schede di terminazione sul campo su una distanza di 15 metri senza degradazione del segnale.

Nota tecnica sulla classificazione del modello: Gli elenchi dei fornitori classificano talvolta erroneamente l'AKB331-M015 come un "gruppo modulo di uscita analogica". Secondo gli standard ingegneristici Yokogawa, l'AKB331 è esclusivamente un cavo di interconnessione di sistema a 50-50 pin (lungo 15 metri per il suffisso -M015). L'unità SDV144 collegata funziona come modulo di ingresso digitale a 16 canali nell'architettura di controllo ProSafe-RS.

Specifiche hardware

Isolamento dei canali e interfacciamento con il protocollo HART

Quando viene utilizzato per l'interfacciamento con le reti di campo, il gruppo multiconduttore mantiene l'isolamento galvanico tra i canali, supportando al contempo il passaggio del protocollo HART per loop 4-20 mA senza attenuazione del segnale. La struttura interna a coppie intrecciate riduce al minimo le interferenze elettromagnetiche (EMI) e la diafonia tra i canali attivi dei loop di ingresso digitale. Questo cavo mantiene la piena integrità del segnale a bassa impedenza lungo l'intero percorso di 15 metri, facilitando test diagnostici affidabili e la verifica continua del sistema.

Domande frequenti

D: Il cavo AKB331-M015 richiede alimentazione esterna o configurazione prima della messa in servizio?

R: No. Il cavo funziona come un conduttore elettrico completamente passivo. Di conseguenza, gli ingegneri non devono applicare alimentazione esterna né eseguire procedure di configurazione software durante la messa in servizio dell'hardware.

D: È possibile sostituire a caldo il modulo I/O collegato mentre il cavo rimane collegato alla scheda terminale?

R: Sì. I tecnici possono scollegare in sicurezza il connettore a sgancio rapido a 50 pin dal pannello frontale del modulo senza modificare il cablaggio di campo collegato alla scheda terminale remota.

Linee guida per l'installazione sul campo

• Instradamento e separazione nelle passerelle portacavi: Installare il cavo da 15 metri all'interno di canaline metalliche messe a terra o di passerelle portacavi dedicate per bassa tensione. Mantenere una distanza minima di 300 mm dalle linee di alimentazione a 230 V CA/480 V CA per prevenire il rumore indotto.
• Conformità al raggio di curvatura: Durante l'installazione, mantenere un raggio di curvatura strutturale minimo pari ad almeno sei volte il diametro esterno del cavo. Evitare curve strette vicino ai pressacavi posteriori dei connettori per prevenire l'affaticamento interno dei conduttori.
• Procedura di messa a terra della schermatura: Verificare che il filo di drenaggio del cavo termini direttamente sulla barra di terra del quadro. Collegare la schermatura in un unico punto di messa a terra per evitare che le correnti di loop di terra degradino i loop dei segnali di processo.
