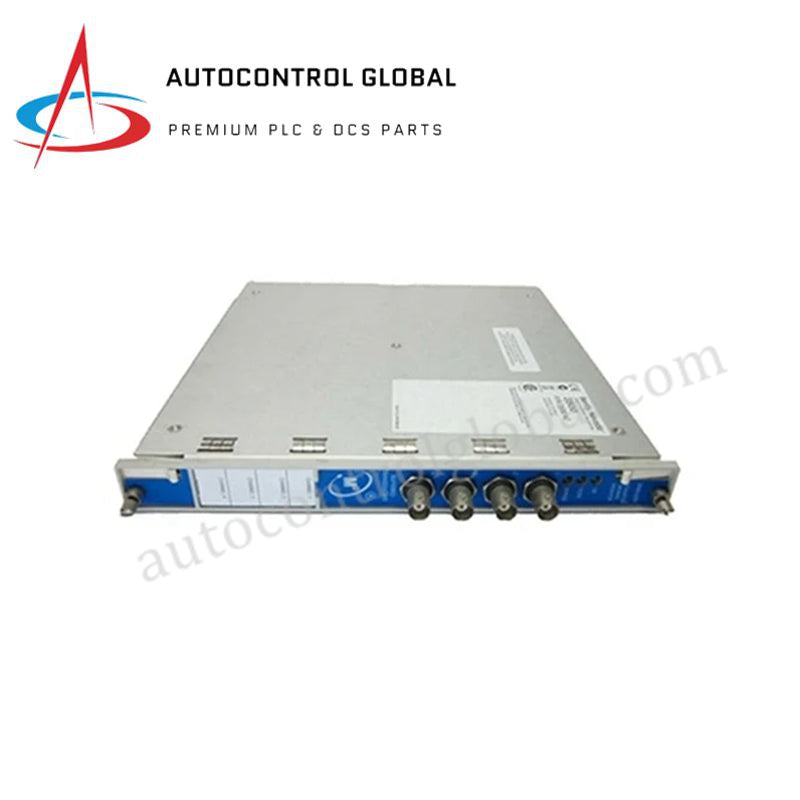

161264-01 | 3500/94 | Bently Nevada Serie 3500 Gateway（副本）

Descrizione del Prodotto

Il 3500/94 (Numero di Parte: 161264-01) è un Gateway di Comunicazione specializzato e un'interfaccia Display VGA progettata per il Sistema di Protezione Macchine Bently Nevada 3500. La sua funzione principale è collegare i dati ad alta velocità all'interno del rack 3500 ai sistemi esterni di controllo e visualizzazione. Implementando il protocollo Modbus RTU su un robusto collegamento seriale RS-485, il 3500/94 (161264-01) consente ai Sistemi di Controllo Distribuito (DCS), PLC e piattaforme SCADA di interrogare in tempo reale dati critici di vibrazione, posizione e velocità.

Oltre alle sue capacità di gateway, il 3500/94 (Modello: 3500/94) è progettato in modo unico per pilotare un display VGA locale. Questo permette al personale dello stabilimento di visualizzare i dati del rack direttamente sul sito della macchina senza necessità di una postazione separata. Il modulo occupa un singolo slot nel rack 3500 ed è alimentato tramite il backplane, garantendo un ingombro compatto. Con velocità di trasmissione e formati dati configurabili, il 3500/94 (161264-01) offre la flessibilità necessaria per integrarsi in diverse architetture di comunicazione industriale mantenendo l’alta affidabilità richiesta per la protezione delle macchine.

Specifiche Tecniche Dettagliate

Il 3500/94 (161264-01) è definito dai seguenti parametri industriali:

• Produttore: Bently Nevada (Baker Hughes)

• Numero Modello: 3500/94 (3500/94)

• Numero di Parte: 161264-01 (161264-01)

• Tipo di Modulo: Gateway di Comunicazione / Modulo Display VGA

• Supporto Protocollo: Modbus RTU (Seriale)

• Interfaccia Fisica: RS-485 (Gateway) / VGA (Display)

• Velocità di Trasmissione: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps

• Formato Dati: Parità Configurabile (Pari, Dispari, Nessuna) e Bit di Stop

• Frequenza di Aggiornamento: Tipicamente da 100 ms a 500 ms (Dipende dal polling Modbus)

• Consumo Energetico: Tipico 5,0 Watt

• Temperatura di Funzionamento: 0°C a +65°C

• Dimensioni: 24,1 mm x 241,3 mm x 103,1 mm (Slot Standard 3500)

• Peso: 0,38 kg

• Paese di Origine: USA
