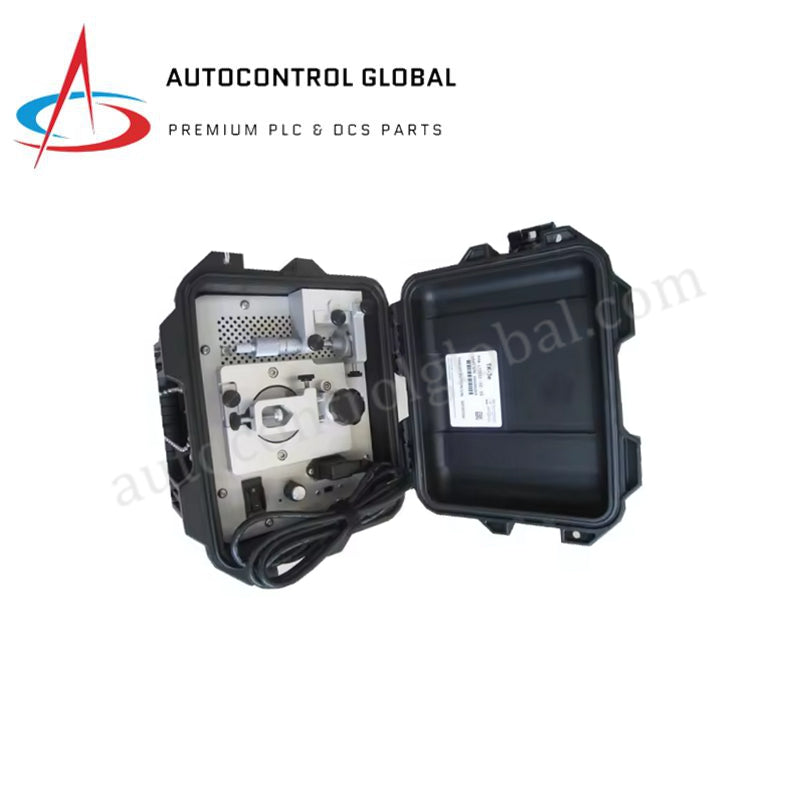

Kit di Test del Sistema di Prossimità Bently Nevada TK-3G Simulatore di Segnale

Il Bently Nevada TK-3G (Kit di Test del Sistema di Prossimità) rappresenta lo standard globale essenziale per simulare la vibrazione e la posizione dell’albero al fine di calibrare i monitor Bently Nevada. Risponde all’esigenza critica di verificare in campo il fattore di scala delle sonde di prossimità e la precisione dei sistemi di monitoraggio delle serie 3500 o 9000 associati. Utilizzando il TK-3G, gli ingegneri di manutenzione possono simulare con precisione il movimento meccanico per garantire che i sistemi di protezione delle macchine scattino correttamente durante eventi reali di alta vibrazione, prevenendo guasti catastrofici degli asset.

Specifiche Tecniche

Il TK-3G (Bently Nevada) è progettato per precisione e durata in ambienti industriali:

• Produttore: Bently Nevada (Baker Hughes)

• Alimentazione: Universale ad aria compressa o elettrica (115/230 VAC selezionabile)

• Intervallo di Vibrazione: 50 a 254 μm (2 a 10 mil) picco-picco

• Intervallo di Velocità: 0 a 5.000 giri/min (controllo variabile)

• Intervallo del Micrometro a Quadrante Meccanico: 0 a 25,4 mm (0 a 1,000 in)

• Graduazione del Micrometro: 0,01 mm (0,001 in)

• Materiale della Piastra Bersaglio: Acciaio AISI 4140 (Standard per calibrazione Proximitor)

• Temperatura di Funzionamento: 0°C a +50°C (+32°F a +122°F)

• Temperatura di Stoccaggio: -18°C a +65°C (0°F a +150°F)

• Peso: 5,9 kg (13 lbs) incluso il case da trasporto

Decomposizione del Codice Modello

Il Bently Nevada TK-3G utilizza un codice d’ordine modulare per definire la fonte di alimentazione e il sistema di misura. La comprensione delle configurazioni specifiche come il 3BSE025349R1 o simili si basa su questi suffissi:

• TK-3G-01 (Elettrico Metrico): Dotato di motore elettrico 115/230 VAC per rotazione costante del disco e micrometro a quadrante metrico.

• TK-3G-02 (Elettrico Inglese): Dotato di motore elettrico 115/230 VAC e micrometro a quadrante inglese (imperiale/pollici).

• TK-3G-03 (Ad Aria Metrico): Utilizza una trasmissione pneumatica (richiede alimentazione d’aria esterna) per ambienti esplosivi; include micrometro metrico.

• TK-3G-04 (Ad Aria Inglese): Versione a trasmissione pneumatica con micrometro inglese (imperiale/pollici).

Guida all’Installazione e alla Calibrazione in Campo

Per ottenere risultati accurati con il TK-3G (Bently Nevada), seguite questi passaggi professionali di calibrazione:

1. Montaggio della Sonda: Fissate la sonda di prossimità nel supporto sonda del kit. Assicuratevi che la punta della sonda sia parallela al pulsante bersaglio in acciaio 4140.

2. Calibrazione Statica (Posizione): Utilizzate il micrometro a quadrante per avvicinare e allontanare la sonda dal bersaglio in incrementi di 0,25 mm (10 mil). Registrate la tensione in uscita (VDC) dal Proximitor a ogni passo per verificare il Fattore di Scala Medio (tipicamente 200 mV/mil).

3. Calibrazione Dinamica (Vibrazione): Posizionate la sonda sopra la parte “wobbulator” del disco rotante. Regolate il gap al centro dell’intervallo lineare e accendete il motore. Il moto eccentrico del disco simula la vibrazione dell’albero, permettendo di verificare le letture picco-picco sul vostro monitor MCM.

FAQ: Supporto per Utenti Professionali

D: Perché si utilizza l’acciaio 4140 per la piastra bersaglio nel TK-3G?R: Le sonde di prossimità Bently Nevada sono calibrate in fabbrica sull’acciaio AISI 4140. Usare la piastra bersaglio del TK-3G assicura che le proprietà elettriche (conduttività e permeabilità) corrispondano alla curva di calibrazione standard del Proximitor.

D: Il TK-3G può essere usato per testare i segnali Keyphasor?R: Sì. Posizionando la sonda sulla sezione scanalata del disco, il TK-3G (Bently Nevada) simula l’evento una volta per giro necessario per verificare la funzionalità Keyphasor e la logica RPM nel monitor 3500/40.

D: Il motore elettrico è a doppia tensione?R: Sì, le versioni elettriche del TK-3G dispongono di un motore con selettore per 115 VAC o 230 VAC, rendendolo compatibile con gli standard di alimentazione globali.
