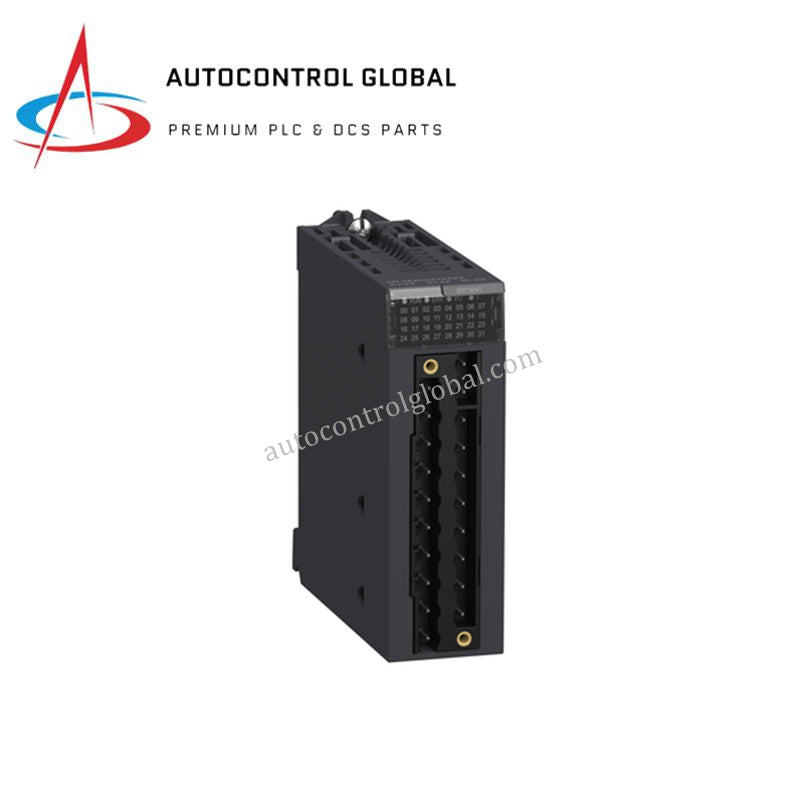

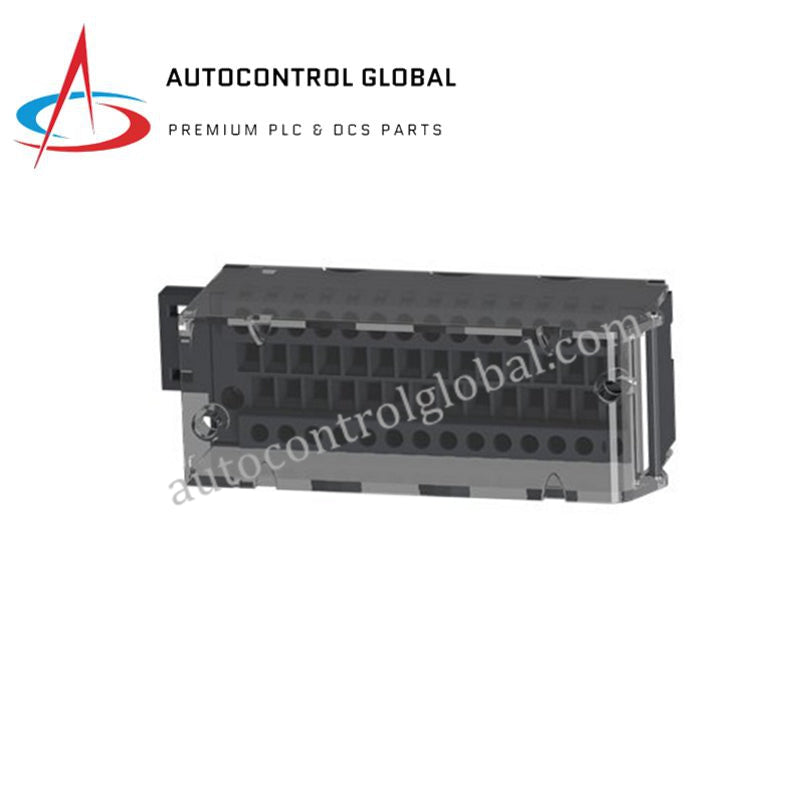

Modulo di ingresso multifunzione BMXERT1604T | Schneider Electric X80
Manufacturer: Schneider
-
Part Number: BMXERT1604T
Condition：New with Original Package
Product Type: Modulo di Ingresso Multifunzionale
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Descrizione del Prodotto
Panoramica del Prodotto
Il Schneider Electric BMXERT1604T è un modulo di ingresso multifunzione ad alte prestazioni della famiglia Modicon X80, progettato per l'acquisizione dati precisa e sincronizzata nel tempo nei sistemi di automazione industriale. Dispone di 16 canali di ingresso DC in grado di accettare tensioni di processo miste (24 VDC, 48–60 VDC, 110–125 VDC), rendendolo ideale per installazioni con tensioni di campo variabili.
Con il supporto per i protocolli di sincronizzazione temporale DCF77 e IRIG‑B e la registrazione di eventi con marcatura temporale a 1 ms, questo modulo è ottimizzato per applicazioni di sequenza di eventi (SOE). La capacità di hot-swap consente la sostituzione senza spegnere il rack, minimizzando i tempi di inattività durante la manutenzione. Il filtraggio anti-rimbalzo configurabile e l'isolamento robusto garantiscono un'acquisizione del segnale affidabile anche in ambienti industriali difficili.
Specifiche Tecniche
| Parametro | Dettagli |
|---|---|
| Produttore | Schneider Electric |
| Numero Modello | BMXERT1604T |
| Tipo di Prodotto | Modulo di Ingresso Multifunzionale |
| Piattaforma | Modicon X80 |
| Canali | 16 ingressi DC (4 gruppi da 4) |
| Alimentazione Nominale | 24 VDC (19–30 V), 48–60 VDC (38–75 V), 110–125 VDC (88–156 V) |
| Soglie di Commutazione | 24 V: 6,7 mA; 48/60 V: 2,5 mA; 110/125 V: 1,3 mA |
| Marcatura Temporale | Risoluzione eventi 1 ms |
| Protocolli di Sincronizzazione Temporale | DCF77, IRIG‑B |
| Filtraggio Anti-Rimbalzo | Configurabile 0–255 ms |
| Durata del Campionamento | 0,5 ms |
| Tempo di Acquisizione | 1 ms |
| Hot Swap | Supportato |
| Isolamento | 2500 VDC bus↔ingresso, 1400 VDC bus↔IRIG/DCF, 2500 VDC ingresso↔IRIG/DCF |
| Consumo di Corrente | 30 mA a 24 VDC; 130 mA a 3,3 VDC (backplane) |
| Consumo Energetico | 4 W (ingresso di processo) |
| Montaggio | Modulo rack X80 (sistemi M340/M580) |
| Applicazione | Acquisizione SOE, acquisizione ingressi a tensione mista, registrazione sincronizzata nel tempo |
| Certificazioni | Conformità CE, UL, CSA, IEC |
| Temperatura di Funzionamento | 0–60 °C |
| Temperatura di Stoccaggio | –40–85 °C |
| Umidità | 5–95% senza condensa |
| Peso | 0,25–0,3 kg |
| Dimensioni (L × A × P) | Modulo standard X80 (125 × 145 × 90 mm) |
| Ciclo di Vita | Attivo, supportato sulle piattaforme M340/M580 |
