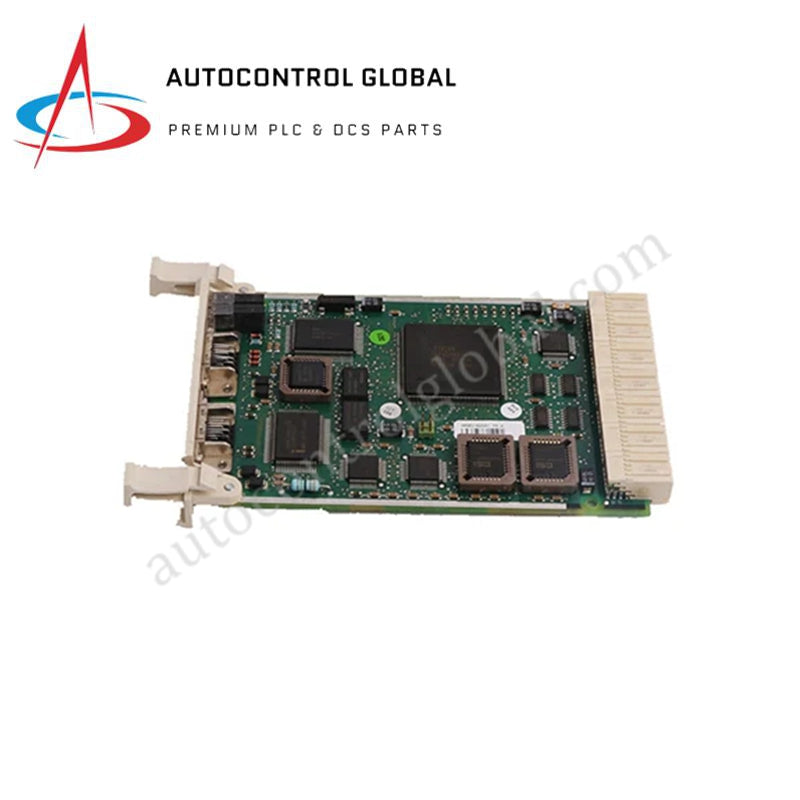

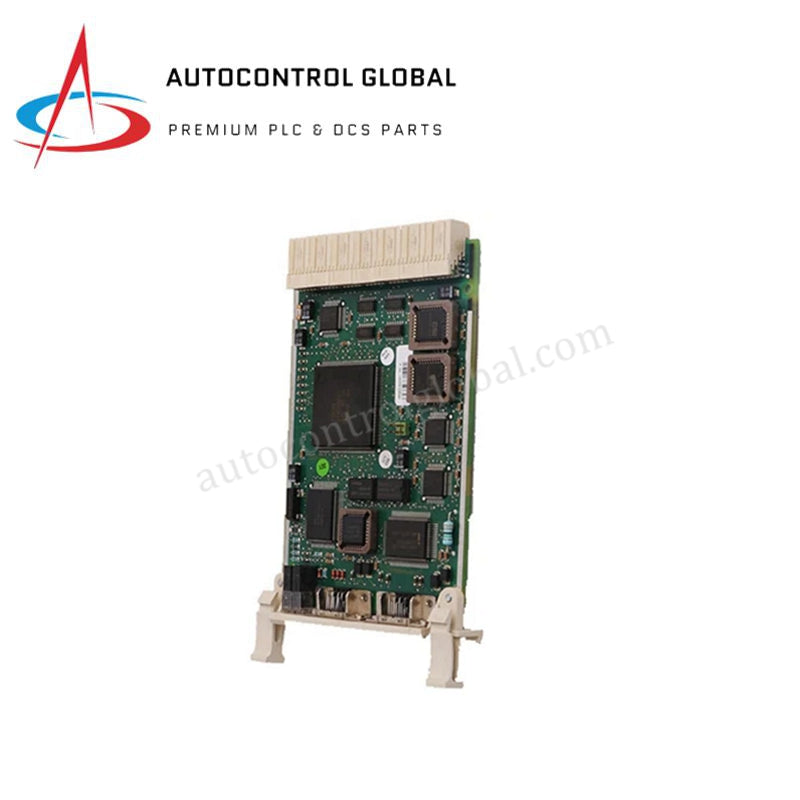

CI522A Interfaccia ABB Profibus DP Master/Slave 3BSE018283R1
Manufacturer: ABB
-
Part Number: CI522A 3BSE018283R0001
Condition：New with Original Package
Product Type: Tecnologia Profibus DP
-
Country of Origin: Swden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Panoramica del Prodotto
Il CI522A 3BSE018283R1 fornisce l'interfaccia hardware necessaria per collegare un controller AC 800M a una rete Profibus DP. Funziona come Master di Classe 1 o Classe 2, supportando fino a 126 dispositivi slave con velocità di trasmissione fino a 12 Mbps. Forniamo questo modulo come 100% Nuovo e Originale in confezione originale di fabbrica, con una garanzia di 12 mesi per garantire le prestazioni in ambienti di automazione critici.
Specifiche Tecniche
| Parametro | Dettagli |
| Numero Modello | CI522A |
| Numero Parte | 3BSE018283R1 (3BSE018283R0001) |
| Protocollo | Profibus DP-V0 e DP-V1 |
| Velocità di Trasmissione | 9,6 kbps a 12 Mbps (Rilevamento automatico) |
| Numero Massimo di Dispositivi | 126 Stazioni Slave |
| Interfaccia | RS-485 (tramite connettore DB9) |
| Isolamento | 500 VAC (Canale verso Backplane) |
| Temperatura di Funzionamento | 0°C a +60°C |
| Dimensioni | 120 mm (W) x 265 mm (D) x 27 mm (H) |
| Alimentazione | Interna tramite backplane |
Vantaggi Ingegneristici
Il CI522A 3BSE018283R1 affronta specifiche sfide di rete industriale attraverso l'ottimizzazione a livello hardware e una profonda integrazione di sistema:
-
Supporto Comunicazione Asiclica (DP-V1): Oltre ai dati ciclici standard, il CI522A gestisce messaggi asiclici (Classe 2). Questo permette agli ingegneri di effettuare parametrizzazione remota, manutenzione e diagnostica dettagliata dei dispositivi di campo senza interrompere il ciclo di controllo principale.
-
Funzionalità Hot-Swap: Il modulo supporta la "Configurazione a caldo in esecuzione" (HCIR) e lo scambio fisico a caldo. I team di manutenzione possono sostituire o aggiungere moduli senza spegnere il controller AC 800M, eliminando efficacemente i tempi di fermo produzione.
-
Prestazioni Deterministiche della Rete: Il CI522A scarica l'elaborazione della comunicazione dalla CPU principale. Questo garantisce che anche con un carico completo di 126 dispositivi a 12 Mbps, il controller mantenga tempi di scansione costanti per l'esecuzione della logica critica.
-
Capacità di Ridondanza: Quando abbinato al CI524A, il sistema supporta la ridondanza a doppio bus. Questa architettura assicura che una singola rottura del cavo o un guasto del bus non comporti la perdita del segnale dagli I/O distribuiti o dagli azionamenti motore.
Domande Frequenti
Il CI522A richiede software specifico per la configurazione?
Sì. Il CI522A si configura tramite ABB Control Builder M. Il software utilizza file GSD (General Station Description) per definire le caratteristiche degli slave Profibus collegati, permettendo l'integrazione drag-and-drop nell'albero hardware del System 800xA.
Posso usare il CI522A come Profibus Slave?
Pur essendo principalmente usato come Master (Classe 1 o 2) per controllare dispositivi di campo, l'hardware CI522A supporta la funzionalità slave. Questo consente al controller AC 800M di agire come stazione subordinata a un PLC o sistema DCS di livello superiore se richiesto dalla topologia di rete.
Qual è il significato degli indicatori LED sul pannello frontale?
Il CI522A include LED dedicati per "Run", "Fault" e "Bus Status". Questi forniscono una diagnostica visiva immediata: il LED "Fault" indica errori hardware interni, mentre il LED "Bus" lampeggia o cambia colore per segnalare discrepanze di configurazione o interruzioni del livello fisico sulla linea Profibus.
Questo modulo è compatibile con dispositivi Profibus non ABB?
Assolutamente. Poiché il CI522A aderisce rigorosamente agli standard Profibus DP-V0/V1, comunica con qualsiasi dispositivo certificato Profibus di terze parti, inclusi azionamenti Siemens, sensori Endress+Hauser e vari collettori pneumatici.
