Descrizione del Prodotto

Panoramica del Prodotto

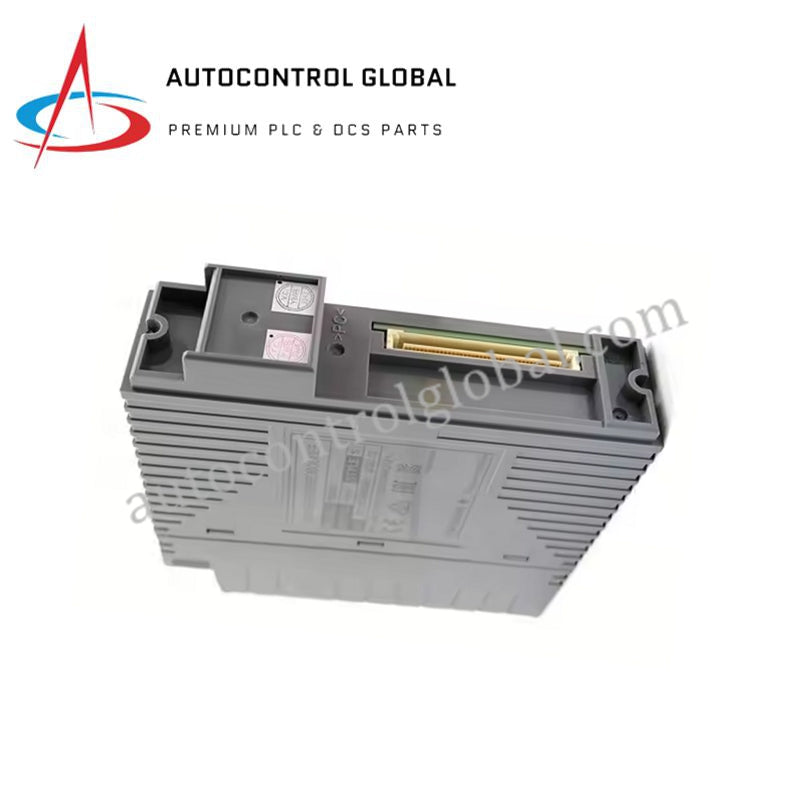

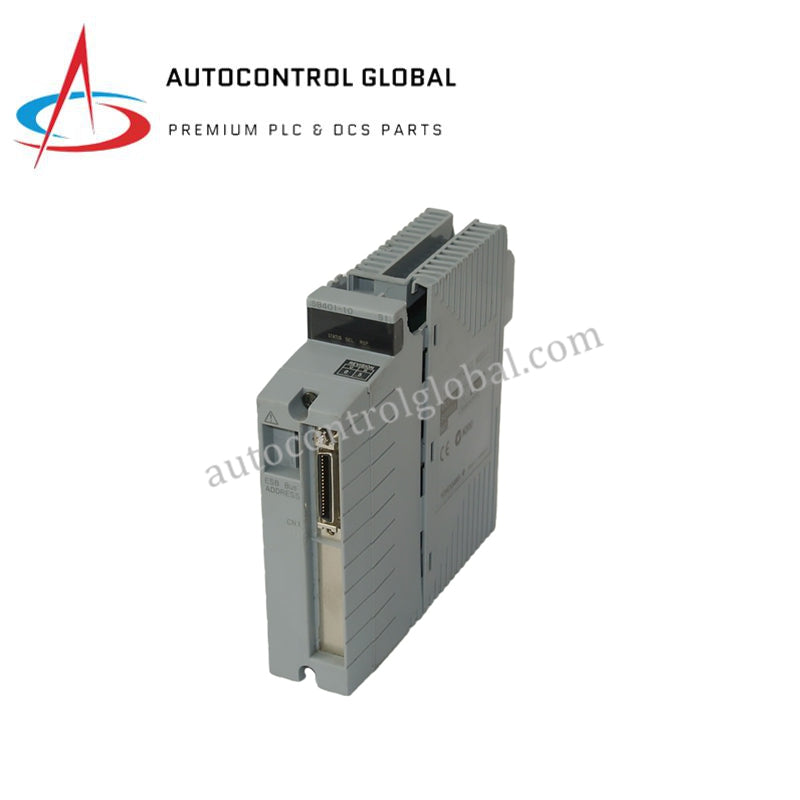

YOKOGAWA EC401-50 S3 è un Modulo Accoppiatore Bus ESB progettato per i Sistemi di Controllo Distribuito Yokogawa CENTUM VP. Il modulo funziona come interfaccia bus ER all'interno delle architetture bus ESB, permettendo una comunicazione affidabile tra i nodi locali del bus ESB, le Unità di Controllo di Campo Compatte (FCU) e i segmenti remoti del bus ER.

Installato all'interno delle Unità Nodo Bus ESB o delle FCU Compatte, questo modulo fornisce uno scambio dati stabile e deterministico per ambienti di controllo distribuito dove l'affidabilità della comunicazione e l'espandibilità sono fondamentali.

Descrizione Funzionale

Il EC401-50 S3 opera come modulo interfaccia di comunicazione che collega i componenti di controllo basati su ESB alle reti bus ER. Consente il trasferimento strutturato dei dati tra i controllori locali e i nodi remoti supportando configurazioni ridondanti per progetti di sistemi ad alta disponibilità.

Quando sono installati due moduli, il sistema supporta la comunicazione bus ER a doppia ridondanza, migliorando la tolleranza ai guasti e mantenendo l'operatività continua durante guasti del modulo o della rete.

Specifiche Tecniche

Caratteristiche di Comunicazione

• Protocollo di Comunicazione: bus ER

• Livello Fisico: IEEE 802.3 10BASE-2

• Mezzo di Trasmissione: cavo coassiale

• Tipo di Connettore: BNC

• Velocità di Comunicazione: 10 Mbps

• Distanza Massima di Trasmissione: fino a 500 m per segmento

Compatibilità di Sistema

• Sistema di Controllo Distribuito CENTUM VP

• Unità Nodo Bus ESB: ANB10S, ANB10D

• FCU Compatte: AFF50S, AFF50D, AFV10S, AFV10D

Caratteristiche Elettriche

• Alimentazione: fornita dall'unità nodo bus ESB ospite o dalla FCU compatta

• Consumo Energetico: progettazione a basso consumo ottimizzata per funzionamento continuo

Specifiche Meccaniche

• Dimensioni: 22 × 124 × 126 mm

• Peso: 0,1–0,3 kg (dipendente dall'installazione)

• Metodo di Installazione: modulo a innesto per nodi ESB e FCU compatte

Condizioni Ambientali

• Temperatura di Funzionamento: da 0 °C a +55 °C

• Temperatura di Conservazione: da -20 °C a +70 °C

• Umidità Relativa: dal 10% al 90% UR, senza condensa
