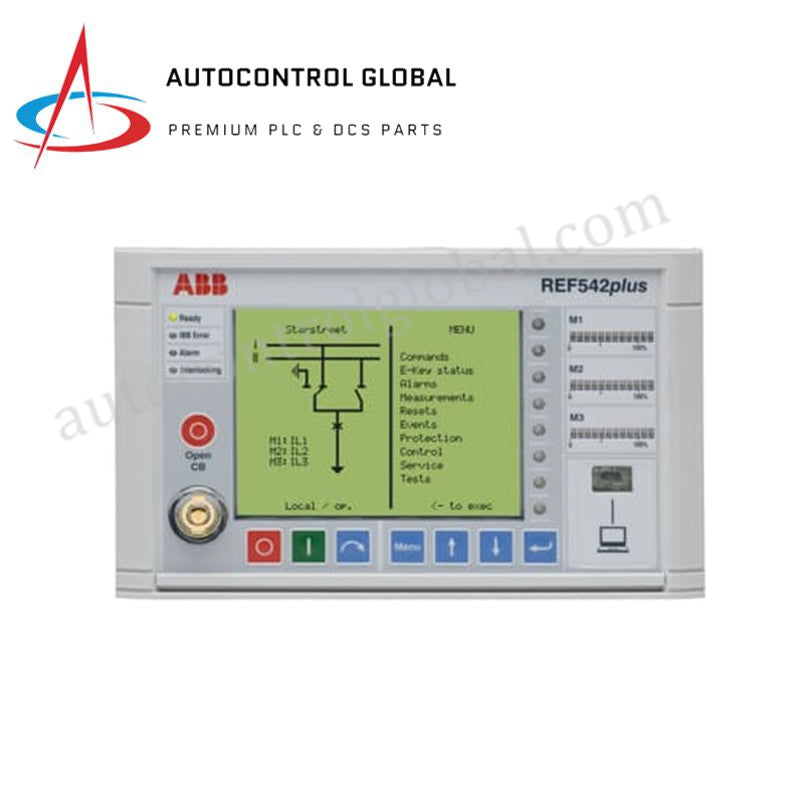

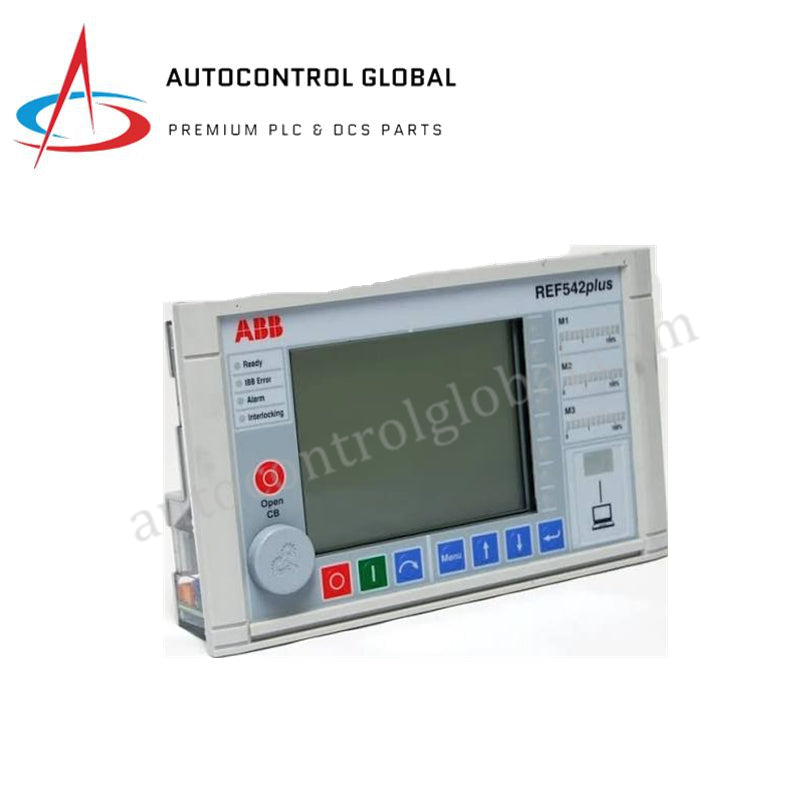

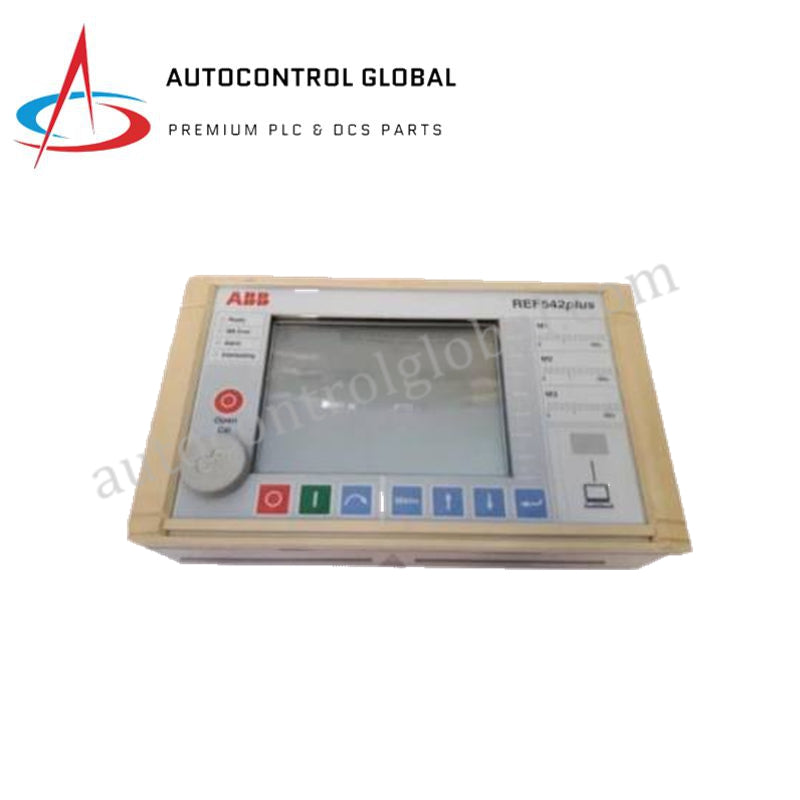

Unità di Protezione Alimentatore e Controllo Baia ABB REF542PLUS CL044123236
Manufacturer: ABB
-
Part Number: REF542PLUS
Condition：New with Original Package
Product Type: Relè di protezione
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Terminale Alimentatore ABB REF542PLUS
Il ABB REF542PLUS, anche catalogato come REF542PLUS CL044123236, è un terminale alimentatore dedicato all'hardware per la protezione numerica degli alimentatori, il controllo della baia e la misurazione di processo all'interno di piattaforme di apparecchiature di media tensione.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | REF542PLUS CL044123236 |
| Marca | ABB |
| Origine | Cina |
| Peso | Fare riferimento alla targhetta |
| Dimensioni | Modulo compatto per integrazione nello switchgear |
| Temperatura di esercizio | -25 °C a +55 °C |
| Consumo energetico | Non specificato |
| Alimentazione | Alimentato dal bus di sistema |
| Prestazioni principali | Sovracorrente, Guasto a terra, Controllo baia, Registrazione COMTRADE |
Controllo Industriale e Compatibilità Firmware
Il REF542PLUS integra funzioni di protezione, controllo e misurazione in un unico dispositivo numerico. Il modulo supporta la compatibilità con firmware flash, permettendo agli utenti di aggiornare le configurazioni logiche e i protocolli di comunicazione (IEC 60870-5-103, Modbus, DNP3 o IEC 61850) in base alle specifiche esigenze di automazione della sottostazione. La velocità di comunicazione sul bus di backplane è ottimizzata per garantire che i comandi di interblocco e sgancio vengano eseguiti con latenza minima. La scalabilità della densità I/O è ottenuta tramite porte di espansione modulari, consentendo al terminale di interfacciarsi con un’ampia gamma di segnali analogici e binari provenienti dalle baie AIS o GIS dello switchgear.
Domande Frequenti
D: L’unità HMI può essere scollegata dall’unità base mentre il relè è attivo?
R: L’HMI è progettato per il montaggio sulla porta, mentre l’unità base si trova nel compartimento BT. Scollegare il cavo di comunicazione dell’HMI durante il funzionamento comporterà la perdita del monitoraggio e controllo locale, anche se la logica di protezione dell’unità base continuerà a funzionare.
D: Come gestisce il dispositivo la registrazione degli eventi COMTRADE?
R: L’orologio interno in tempo reale marca temporalmente gli eventi di guasto. I dati sono memorizzati in memoria non volatile e possono essere esportati in formato COMTRADE tramite le porte di comunicazione per l’analisi forense degli sganci di protezione.
Linee Guida per l’Installazione in Campo
- Montaggio: Fissare l’unità base all’interno del compartimento di bassa tensione e montare a filo l’unità HMI sulla porta dello switchgear. Assicurarsi che la guarnizione garantisca una corretta tenuta per mantenere il grado di protezione dell’armadio.
- Cablatura: Utilizzare cavi schermati a coppie twistate per gli ingressi analogici per minimizzare le interferenze elettromagnetiche. Assicurarsi che tutti i conduttori dei trasformatori di corrente e tensione siano collegati con la polarità corretta per mantenere l’accuratezza dei calcoli di potenza e frequenza.
- Messa a terra: Collegare il telaio al bus di terra dello switchgear tramite una fascia ad alta conducibilità. Questo fornisce un percorso a bassa impedenza per le correnti di sovratensione transitorie durante le operazioni di protezione.
- Configurazione: Verificare le impostazioni di protezione utilizzando test di iniezione secondaria. Assicurarsi che la logica di interblocco sia verificata rispetto allo schema unifilare primario prima di abilitare il controllo remoto dello switchgear.
