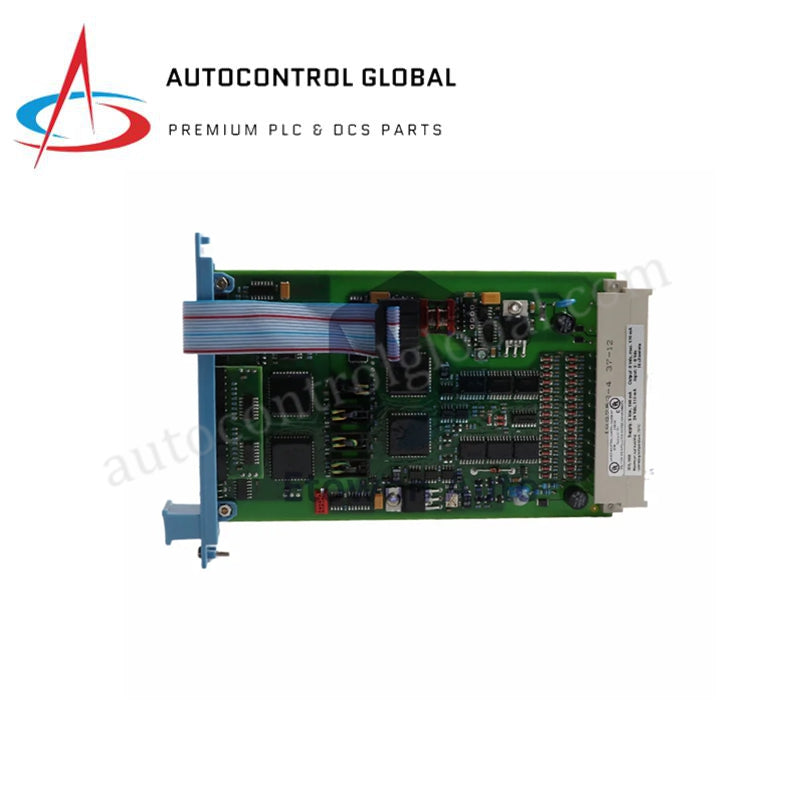

FS-TRO-1024 | Gruppo di uscita a relè Honeywell FSC
Manufacturer: Honeywell
-
Part Number: FS-TRO-1024
Condition:New with Original Package
Product Type: Gruppi di terminazione sul campo per uscite digitali
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Honeywell FS-TRO-1024 Assembly di terminazione sul campo per contatti relè con uscita digitale
Il Honeywell FS-TRO-1024, catalogato anche come FS-TRO-1024 Assembly di terminazione sul campo per contatti relè con uscita digitale, è un componente hardware dedicato alla commutazione dei segnali basata su relè nelle reti dei sistemi di sicurezza Honeywell FSC. Configurato per il controllo di carichi ad alta integrità in ambienti di controllo industriali, questo assembly instrada i comandi di uscita del controllore direttamente agli attuatori di campo esterni, ai solenoidi e ai segnalatori acustici e visivi di allarme. L’unità si interfaccia direttamente con i moduli di uscita digitale ridondanti tramite cavi di interconnessione dedicati, convertendo i comandi logici interni in stati fisici dei contatti relè. La geometria universale per il montaggio a scatto su guida DIN consente di posizionarla facilmente all’interno degli armadi di controllo. Le morsettiere standard a vite facilitano un collegamento robusto dei cavi di campo e la distribuzione dei circuiti negli impianti di automazione di processo.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | FS-TRO-1024 |
| Marchio | Honeywell |
| Origine | USA |
| Peso | 0.3 kg |
| Dimensioni | 60 x 70 x 54 mm |
| Temperatura di esercizio | -20 to 60 deg C |
| Consumo energetico | 5 VDC, 25 mA (corrente di ingresso WDG: 4 mA) |
| Numero di canali | 10 canali di uscita a relè |
| Specifiche di uscita | Contatto relè |
| Tensione massima | 30 VAC / 36 VDC (IEC 61010-1) |
| Corrente massima | 2 A |
| Capacità di carico massima | 100 nF |
| Ingombro | 4 TE, 3 HE (4 HP, 3U) |
| Modulo compatibile | Modulo di uscita digitale Honeywell 10208/2/1 |
| Cavo di interconnessione | SIC-C-12 |
| Tipo di terminazione | Morsetti a vite (fino a 2.5 mm2 / AWG 14) |
| Tipo di montaggio | Guida DIN (TS32 / TS35 x 7.5 mm) |
Sicurezza funzionale e integrità della commutazione a relè
I sistemi strumentati di sicurezza (SIS) richiedono un isolamento affidabile tra la logica del controllore a bassa tensione e i carichi di campo a energia più elevata. L’FS-TRO-1024 offre 10 canali di uscita a relè indipendenti, progettati per supportare architetture di interblocco ad alta affidabilità. Ogni canale gestisce carichi induttivi e resistivi fino a 2 A, mantenendo un rigoroso isolamento elettrico tra i canali per impedire diafonia e retroazioni transitorie verso il backplane del processore centrale. L’assembly integra configurazioni fisse dei contatti compatibili con coppie ridondanti di moduli di uscita, garantendo l’esecuzione deterministica degli stati durante le sequenze di arresto di sicurezza. In caso di guasto a valle, la separazione elettromeccanica protegge l’hardware di controllo interno dalle sovratensioni e dagli sbalzi del potenziale di terra.
Domande frequenti
D: Come si interfaccia il modulo con le schede di uscita digitale ridondanti?
R: L’assembly si collega direttamente a due moduli di uscita digitale Honeywell 10208/2/1 tramite il cavo di interconnessione di sistema standard SIC-C-12, mantenendo percorsi di segnale ridondanti per le applicazioni di sicurezza ad alta disponibilità.
D: Quali sono i valori nominali elettrici massimi dei contatti di uscita a relè?
R: Ognuno dei 10 canali a relè supporta una tensione di commutazione massima di 30 VAC / 36 VDC in conformità alla norma IEC 61010-1, con una corrente continua massima di 2 A e una soglia di capacità del carico di 100 nF.
D: Il personale addetto alla manutenzione può sostituire i singoli relè sulla scheda di terminazione?
R: L’assembly di terminazione sul campo è un’unità integrata con morsetti; i singoli relè non sono sostituibili sul campo. Per la sostituzione è necessario cambiare l’intero assembly, seguendo le procedure standard di lockout/tagout di sicurezza dell’impianto.
Linee guida per l’installazione sul campo
Fissare saldamente l’assembly a una guida DIN standard TS32 o TS35 x 7.5 mm utilizzando il meccanismo integrato a scatto e riservando almeno 61 mm di spazio sulla guida. Fissare i fermi terminali su entrambi i lati della piastra di base per impedire spostamenti laterali in condizioni industriali con vibrazioni elevate.
Instradare i cavi di campo esterni attraverso canaline dedicate, mantenendo una separazione fisica tra le linee di distribuzione dell’alimentazione e i segnali di controllo a bassa tensione. Spelare esattamente 7 mm di isolamento dai conduttori, inserire le estremità dei cavi nelle morsettiere a vite e serrare ogni vite a una coppia di 0.5 Nm. Verificare che la sezione dei cavi non superi 2.5 mm2 (AWG 14).
Verificare la messa a terra del sistema prima di collegare il cavo di interconnessione SIC-C-12 al modulo di uscita Honeywell. Prima di alimentare il sistema di controllo, verificare che tutti i dispositivi di campo collegati ai 10 canali a relè funzionino entro i limiti specificati di 30 VAC / 36 VDC e 2 A.
