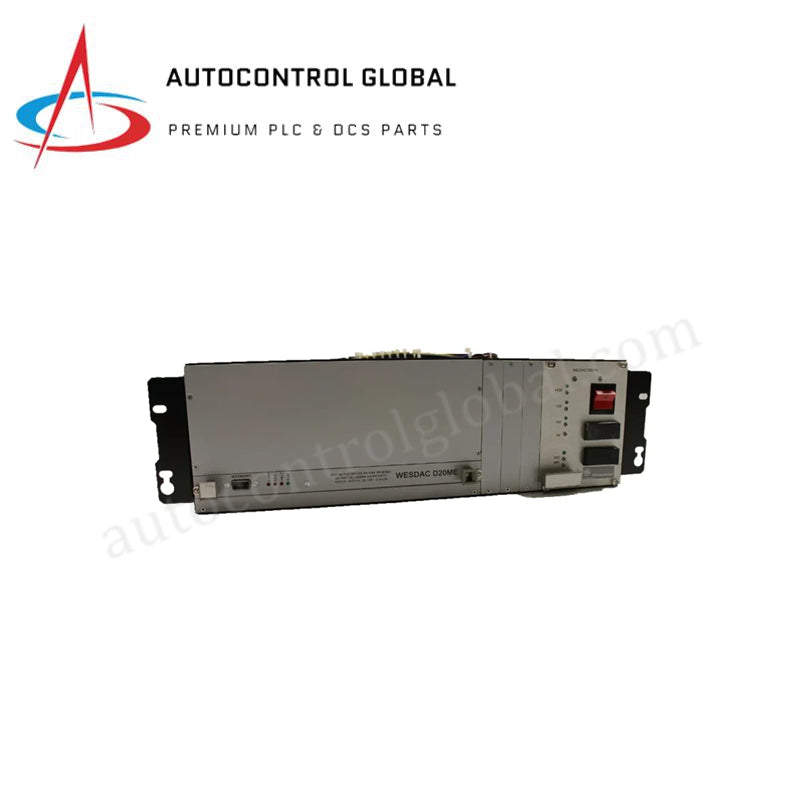

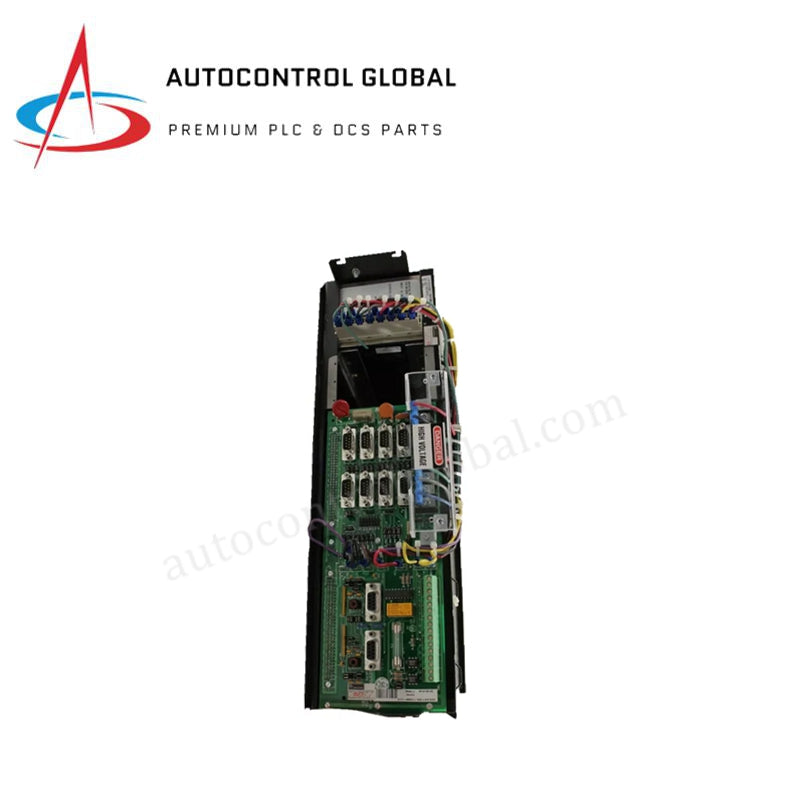

Modulo processore per sottostazione GE D20ME II WESDAC D20 D200
Manufacturer: GE Fanuc
-
Part Number: WESDAC D20ME
Condition：New with Original Package
Product Type: Moduli processore RTU per sottostazioni
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo processore RTU per sottostazione GE WESDAC D20ME II
Il D20ME II (GE WESDAC D20) è un modulo processore principale progettato per le piattaforme di automazione delle sottostazioni General Electric D20 e D200 e per i gruppi di Remote Terminal Unit (RTU). Alimentato da un microprocessore Motorola 68030, svolge funzioni di elaborazione centrale, tra cui l’acquisizione dei dati, la logica di controllo locale, l’elaborazione della telemetria e la comunicazione con i sistemi SCADA nelle sottostazioni delle aziende elettriche.
Architettura hardware e configurazione della memoria
Il modulo integra un’architettura di memoria composta da 2 MB di memoria Flash per l’archiviazione del firmware, 1,5 MB di SRAM per l’esecuzione dinamica del sistema e 512 KB di NVRAM per la conservazione dei parametri non volatili. Si interfaccia direttamente con l’architettura backplane D20 / VMEbus per coordinare le schede I/O periferiche e la comunicazione del sistema.
Interfacce di comunicazione
Il D20ME II supporta fino a 7 porte di comunicazione seriale, a seconda della variante hardware e della configurazione della scheda. I canali seriali funzionano principalmente tramite RS-232, mentre la connettività RS-485 è disponibile su alcune varianti hardware per le reti locali e l’integrazione dei dispositivi.
Specifiche tecniche
| Parametro | Specifiche |
|---|---|
| Modello | D20ME II |
| Marca | GE |
| Serie del prodotto | WESDAC D20 / D200 |
| MPN | D20ME |
| Tipo di prodotto | Modulo processore RTU per sottostazione |
| Microprocessore | Motorola 68030 |
| Memoria Flash | 2 MB |
| SRAM | 1,5 MB |
| NVRAM | 512 KB |
| Porte di comunicazione seriale | Fino a 7 porte seriali (a seconda della variante) |
| Opzioni di interfaccia seriale | RS-232 (RS-485 disponibile su varianti specifiche) |
| Interfaccia di sistema | Backplane D20 / VMEbus |
| Montaggio | Compatibile con chassis rack D20 / D200 |
| Dimensioni | 3.5 cm x 13.5 cm x 13.0 cm |
| Peso | 0.3 kg |
| Paese di origine | USA |
Domande frequenti
D: Qual è la capacità di memoria integrata nel modulo GE WESDAC D20ME II? R: La scheda include 2 MB di memoria Flash, 1,5 MB di SRAM e 512 KB di NVRAM per l’esecuzione dei programmi e l’archiviazione dei dati.
D: Quante porte seriali sono disponibili sulla scheda processore D20ME II? R: Offre fino a 7 porte di comunicazione seriale, con supporto per RS-232 e RS-485 opzionale a seconda della specifica variante hardware.
