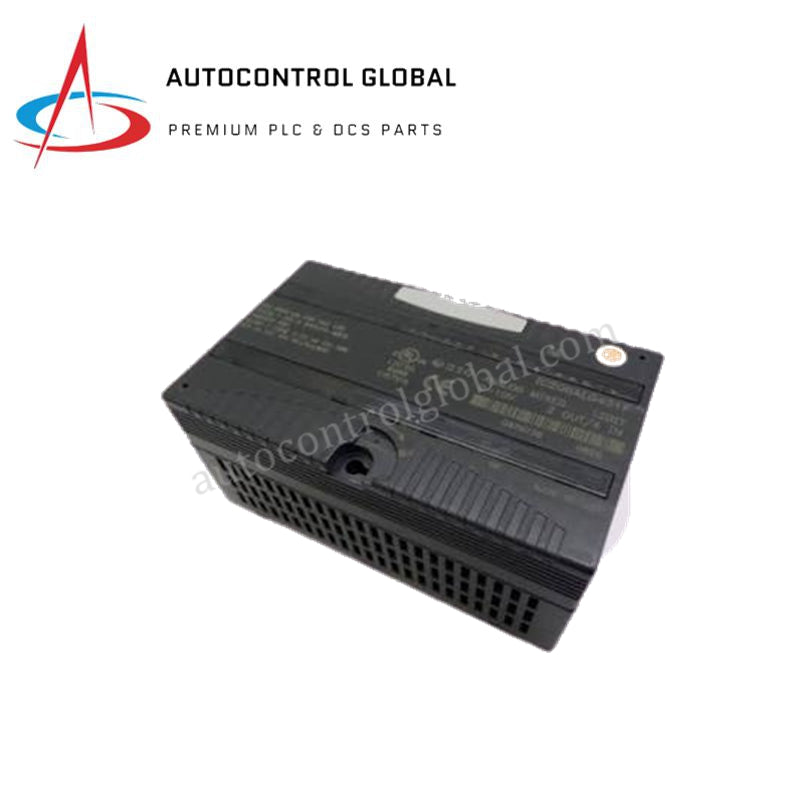

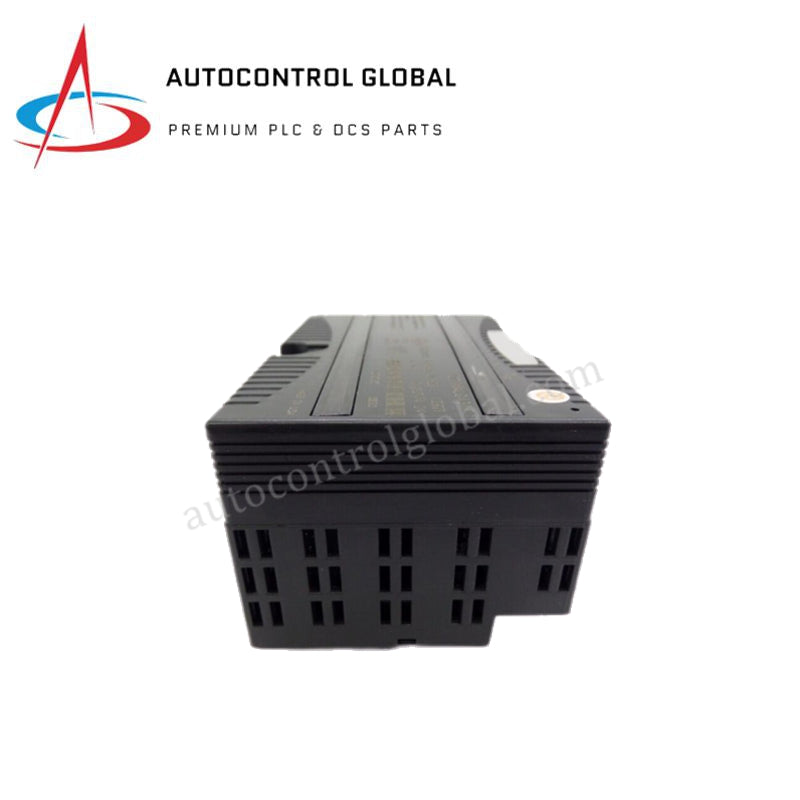

Modulo analogico misto GE Fanuc IC200ALG431 VersaMax 0-10 V CC
Manufacturer: GE Fanuc
-
Part Number: IC200ALG431
Condition：New with Original Package
Product Type: Moduli misti analogici
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo analogico misto GE Fanuc IC200ALG431 VersaMax
GE Fanuc IC200ALG431 funge da modulo analogico misto principale IC200ALG431, utilizzato per acquisire segnali da 0-10 VCC e generare uscite analogiche nelle reti della piattaforma VersaMax. L'hardware converte i livelli di tensione del campo in valori digitali a 12 bit per l'elaborazione da parte della CPU, generando contemporaneamente tensioni di controllo analogiche proporzionali per l'azionamento dei dispositivi finali.
Specifiche hardware
| Parametro | Specifica |
|---|---|
| Modello | IC200ALG431 |
| Marca | GE Fanuc |
| Origine | USA |
| Peso | 0,37 kg |
| Dimensioni | 3,5 cm x 13 cm x 13,5 cm |
| Temperatura di esercizio | Da 0 a 60 °C |
| Consumo energetico | 60 mA (consumo di corrente del backplane) |
| Ingressi analogici | 4 canali single-ended (0-10 VCC) |
| Uscite analogiche | 2 canali single-ended (0-10 VCC) |
| Risoluzione | 12 bit (2,5 mV) |
| Tempo di risposta del filtro d'ingresso | 5 ms |
| Impedenza d'ingresso | 120 kΩ |
| Resistenza minima del carico d'uscita | 5000 Ω |
| Limite del carico capacitivo d'uscita | 1 µF |
| Isolamento | 1500 V (dal lato campo al lato logico) |
Comunicazione sul bus del backplane e compatibilità con il firmware flash
Integrato direttamente sulla base portante VersaMax, il modulo utilizza la comunicazione ad alta velocità sul bus del backplane per trasferire le conversioni digitali a 12 bit alla CPU principale entro i normali cicli di scansione. La compatibilità con il firmware flash consente aggiornamenti ordinari degli algoritmi di conversione analogico-digitale senza richiedere modifiche fisiche all'hardware. Il ridimensionamento della densità I/O opera in modo efficiente, concentrando quattro circuiti d'ingresso e due circuiti d'uscita in un unico ingombro hardware e ottimizzando così la distribuzione dell'alimentazione sul bus interno.
Domande frequenti
D: Qual è l'assorbimento di corrente dal backplane di questo modulo analogico?
R: Durante il normale funzionamento, l'IC200ALG431 assorbe 60 mA dall'alimentazione logica interna del backplane.
D: Il modulo supporta segnali a circuito di corrente come 4-20 mA?
R: No, questa specifica configurazione hardware gestisce esclusivamente segnali di tensione single-ended da 0-10 VCC sia per i canali d'ingresso sia per quelli d'uscita.
D: Cosa accade se il dispositivo di campo collegato all'uscita supera il limite del carico capacitivo?
R: L'alimentazione di un carico capacitivo superiore a 1 µF provoca instabilità nella circuiteria dell'amplificatore d'uscita, causando oscillazioni del segnale e tempi di assestamento ritardati nella risposta al gradino.
Linee guida per l'installazione sul campo
Fissare la base portante del modulo a una guida DIN da 35 mm collegata a terra o a una griglia del pannello prima di inserire il blocco I/O. Terminare il cablaggio di campo da 0-10 VCC utilizzando cavi schermati a doppino intrecciato. Collegare i fili di drenaggio dei cavi a un capocorda di terra in un unico punto del quadro di controllo per eliminare le correnti dei loop di massa. Separare tutti i cavi analogici a bassa tensione dalle linee di alimentazione CA o dai cavi degli azionamenti dei motori ad alta frequenza nelle canaline. Verificare che i dispositivi di campo collegati mantengano una resistenza di carico minima di 5000 ohm sui canali d'uscita per evitare l'attenuazione del segnale.
