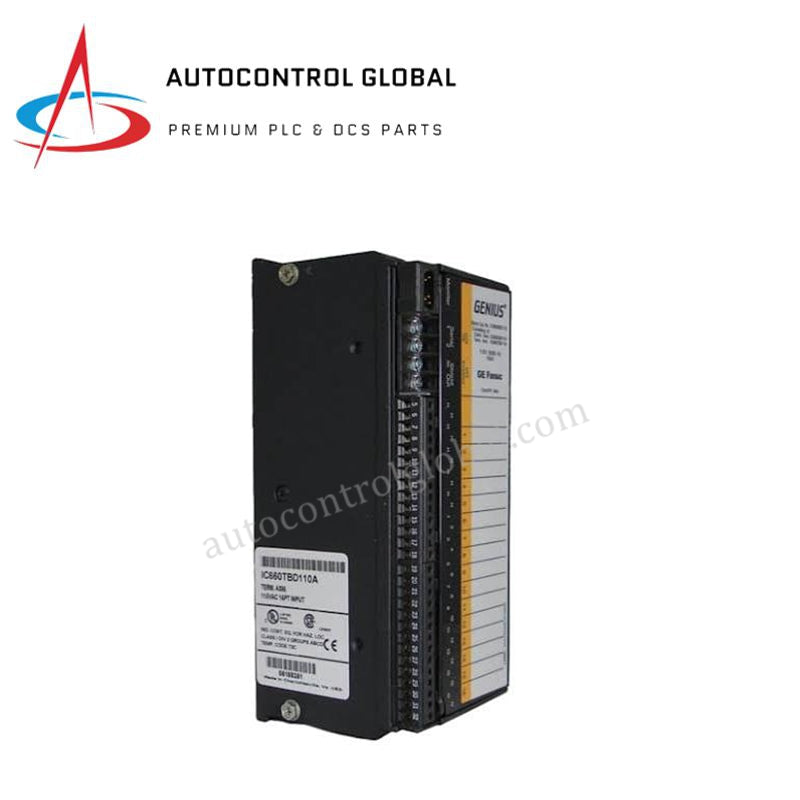

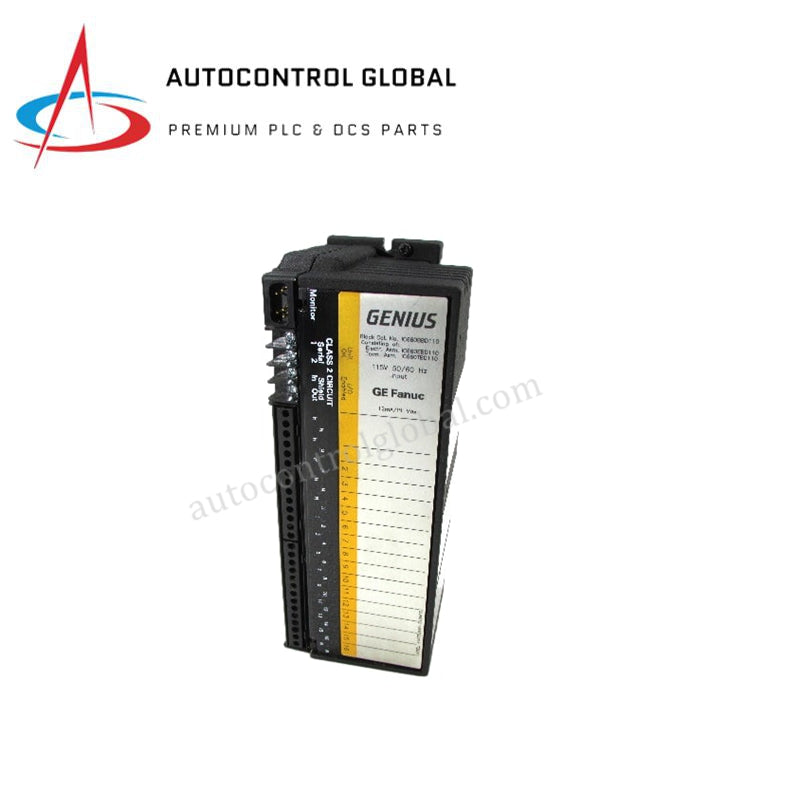

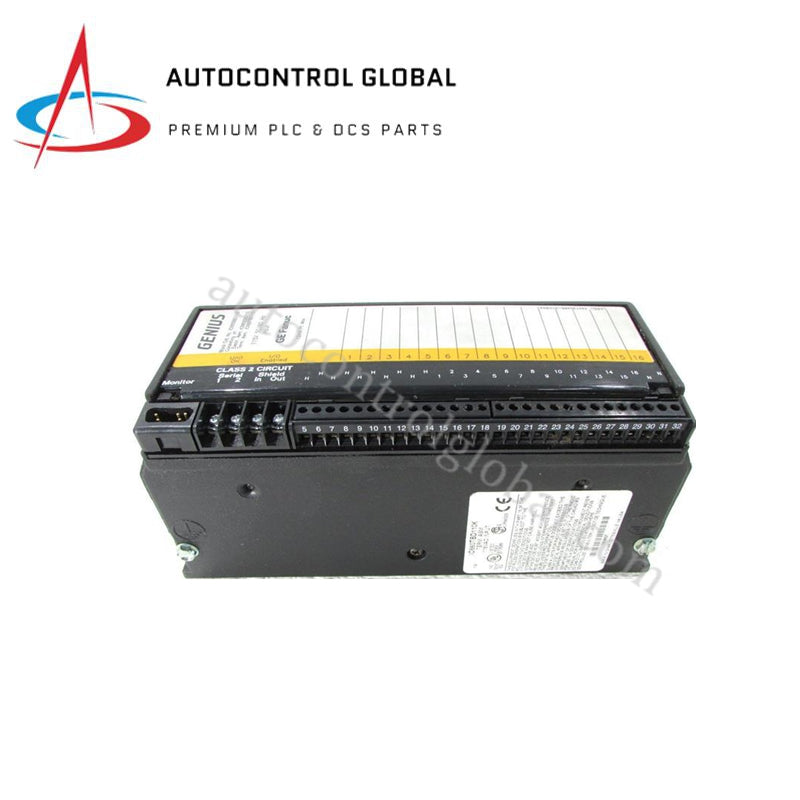

Blocco di ingressi discreti Genius GE Fanuc IC660BBD110
Manufacturer: GE Fanuc
-
Part Number: IC660BBD110
Condition：New with Original Package
Product Type: Blocchi di ingresso discreti
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Blocco di ingressi discreti Genius I/O GE IC660BBD110
Il GE IC660BBD110, catalogato anche come blocco di ingressi discreti IC660BBD110, funziona come componente hardware dedicato al monitoraggio diretto dei segnali digitali AC e al rilevamento dei guasti nelle architetture di rete seriale Genius I/O.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC660BBD110 |
| Marca | GE Fanuc |
| Origine | USA |
| Peso | 3,81 lb (1,73 kg) |
| Dimensioni | 8,83 x 3,34 x 3,91 pollici |
| Temperatura di esercizio | Da 0 a 60 °C (da 32 a 140 °F) |
| Consumo energetico | 8 W |
| Tensione d'ingresso nominale | 115 VAC |
| Intervallo di tensione d'ingresso | 93-132 VAC |
| Numero di ingressi | 16 canali di ingresso discreti |
| Corrente massima del blocco | 80 mA di corrente massima del blocco più 200 mA di corrente massima del circuito d'ingresso |
| Soglia programmabile | Dal 25% all'85% per il rilevamento dello stato off/on |
| Filtro d'ingresso selezionabile | Da 10 a 100 ms con incrementi di 10 ms |
| Diagnostica dei canali | Rilevamento di circuito aperto e corto circuito |
| Isolamento elettrico | 1500 V tra ingresso e terra o bus seriale |
| Interfaccia del bus | Bus seriale Genius RS-485 |
| Indicatori di stato | LED per lo stato Unità OK e I/O abilitati |
Bus del backplane e determinismo della rete
L'IC660BBD110 si basa sul protocollo deterministico del bus seriale Genius RS-485 per gestire la telemetria dei sensori discreti di campo sulle piattaforme PLC legacy Series 90-30 e 90-70. L'integrazione del sistema si basa su cicli di scansione I/O ad alta densità, in cui ciascuno dei 16 circuiti AC discreti elabora gli ingressi di tensione grezzi tramite filtri digitali programmabili, regolabili da 10 ms a 100 ms. La compatibilità firmware dinamica all'interno dell'unità garantisce l'isolamento tra canali e bus a 1500 V, preservando la velocità di comunicazione del bus del backplane e impedendo che i picchi di tensione sul campo compromettano l'integrità dei dati seriali nella topologia di rete distribuita.
Domande frequenti
D: Come gestisce il blocco le condizioni diagnostiche di corto circuito e circuito aperto?
A: I circuiti integrati valutano continuamente l'integrità del loop utilizzando soglie fisse dal 10% al 90% per rilevare cortocircuiti nel cablaggio di campo, mentre attivano i flag diagnostici di circuito aperto quando la corrente scende al di sotto dei livelli operativi configurati.
D: È possibile modificare il tempo di risposta dell'ingresso per prevenire il rimbalzo dei contatti?
A: Sì. Gli utenti possono configurare il tempo del filtro dell'ingresso digitale interno da 10 ms a 100 ms con incrementi di 10 ms tramite l'interfaccia del bus seriale Genius o un monitor portatile.
Linee guida per l'installazione sul campo
Montare l'unità verticalmente su una piastra posteriore standard dell'involucro per ottimizzare il flusso d'aria attraverso le prese d'aria per il raffreddamento passivo. Instradare i cavi di campo dei circuiti di ingresso a 115 VAC in canaline separate e lontano dai cavi di comunicazione a bassa tensione per prevenire l'accoppiamento del rumore induttivo. Assicurarsi che la schermatura del bus seriale Genius RS-485 sia collegata saldamente alla terra dello chassis locale in un solo punto del segmento di cavo, così da mantenere un'immunità efficace al rumore ed evitare potenziali anelli di massa.
