Processori CPU GE Fanuc IC693CPU313W Serie 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693CPU313W
Condition：New with Original Package
Product Type: Processori CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

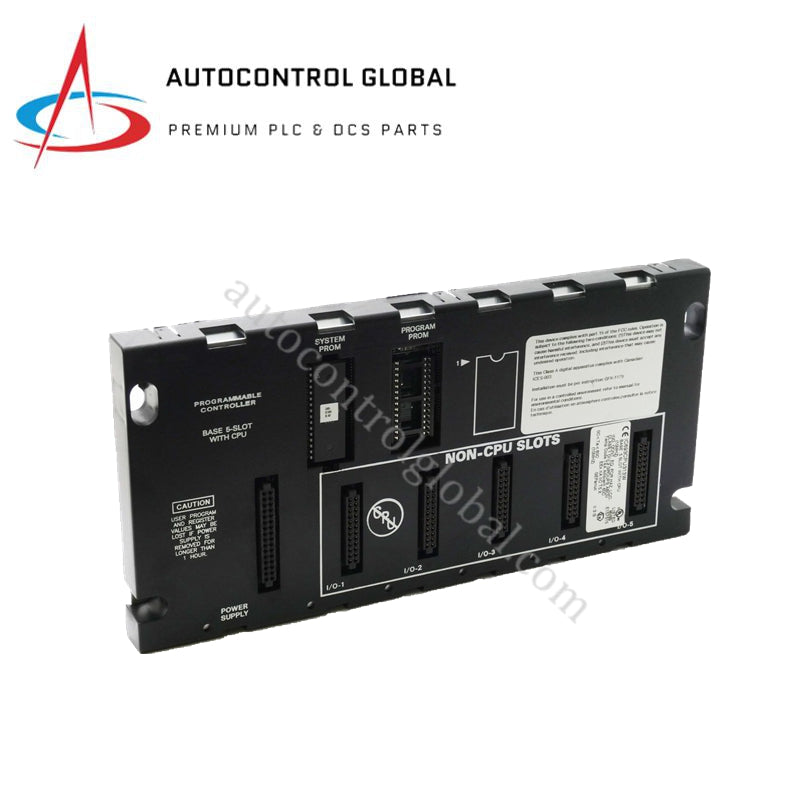

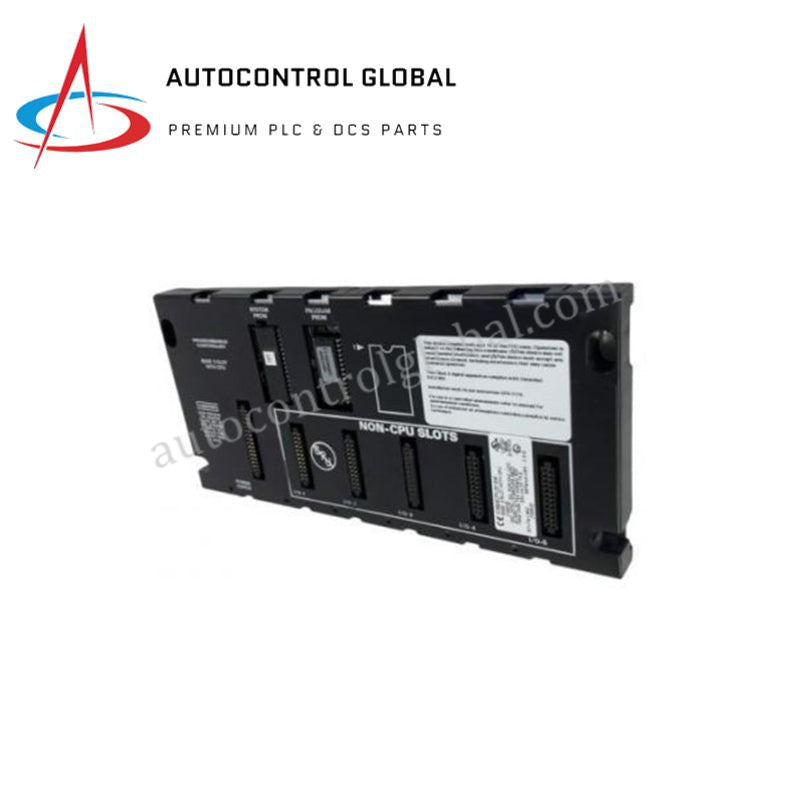

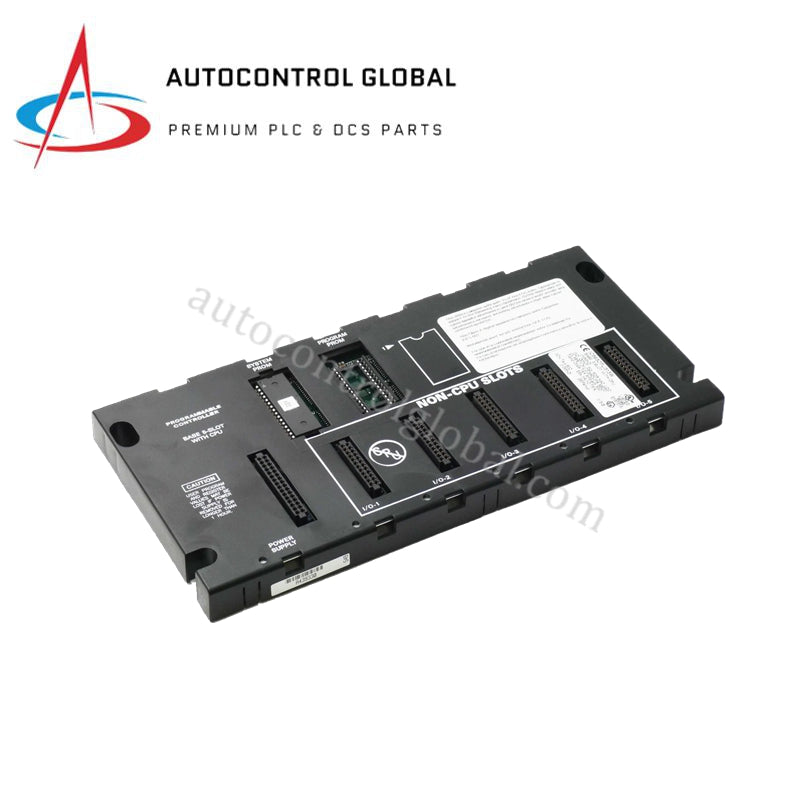

Unità base CPU GE Fanuc IC693CPU313W Series 90-30
Configurato per l'esecuzione della logica di controllo discreta nei sistemi Series 90-30, il GE Fanuc IC693CPU313W (modulo PLC, ovvero controllore logico programmabile, IC693CPU313) fornisce l'esecuzione fisica/elettrica diretta. Questa unità base CPU integrata combina un processore 80188 funzionante a 10 MHz con una struttura backplane a 5 slot, eseguendo la logica booleana con un tempo di scansione di 0,6 ms per 1K e gestendo fino a 160 punti I/O tramite 12 KB di memoria utente interna.
Specifiche hardware
| Parametro | Specifica |
|---|---|
| Modello | IC693CPU313W |
| Marca | GE Fanuc |
| Origine | USA |
| Peso | Peso standard del telaio del modulo |
| Dimensioni | Dimensioni standard della piastra base Series 90-30 |
| Temperatura di esercizio | Da 0 a 60 °C |
| Consumo energetico | Alimentazione del sistema fornita tramite l'alimentatore dello slot 1 |
| Serie | Series 90-30 |
| Tipo di prodotto | Processori CPU |
| Architettura del processore | 80188 |
| Frequenza di clock | 10 MHz |
| Memoria utente | 12 KB |
| Capacità del backplane | 5 slot (1 alimentatore + 4 slot I/O o opzionali) |
| Capacità I/O discreti | Fino a 160 punti |
| Tempo di scansione | 0,6 ms per 1K di logica booleana |
Integrazione di rete deterministica e del backplane
Il GE Fanuc IC693CPU313W utilizza una struttura di bus backplane integrata per mantenere elevate velocità di trasferimento dei dati nell'assieme del rack locale. L'accoppiamento diretto del processore al backplane elimina i colli di bottiglia della velocità di comunicazione del bus backplane durante la scansione ad alta velocità dei moduli discreti e opzionali. Questa configurazione integrata supporta una densità I/O scalabile fino a 160 punti, garantendo al contempo la piena compatibilità del firmware flash tra i rack di espansione standard Series 90-30 e le schede di comunicazione.
Domande frequenti
D: In che modo il backplane integrato a 5 slot distribuisce l'alimentazione alle schede I/O inserite?
R: Lo slot 1 accetta un modulo alimentatore dedicato Series 90-30, che distribuisce l'alimentazione logica CC stabilizzata ai 4 slot opzionali rimanenti tramite le piste del bus backplane integrato.
D: Il modulo CPU IC693CPU313W può essere rimosso dall'assieme della piastra base a 5 slot?
R: No, i circuiti della CPU sono integrati permanentemente direttamente nel telaio della piastra base, per ottimizzare l'efficienza dello spazio ed eliminare la resistenza di contatto delle interconnessioni.
D: Come viene mantenuta la memoria utente da 12 KB durante un'interruzione dell'alimentazione esterna del sistema?
R: Il contenuto della memoria viene mantenuto da una batteria al litio collegata all'unità di alimentazione installata nello slot 1, preservando i programmi di logica di controllo e i dati dei registri durante la perdita di alimentazione.
Linee guida per l'installazione sul campo
Montare verticalmente l'unità base IC693CPU313W su un pannello metallico rigido utilizzando elementi di fissaggio standard, per creare un percorso affidabile verso la massa del telaio. Lasciare uno spazio libero minimo di 100 mm sopra e sotto la piastra base a 5 slot, così da garantire un raffreddamento convettivo senza ostacoli nell'intero intervallo della temperatura di esercizio da 0 a 60 °C.
Installare un alimentatore Series 90-30 approvato nello slot 1 prima di inserire qualsiasi modulo I/O o opzionale negli slot da 2 a 5. Assicurarsi che tutti i cavi di cablaggio da campo collegati alle morsettiere I/O adiacenti siano instradati separatamente dalle linee di alimentazione CA, mantenendo una distanza fisica di almeno 200 mm per prevenire l'accoppiamento dei disturbi. Collegare tutte le schermature dei cavi a una barra di terra centralizzata del quadro prima di alimentare il rack.
