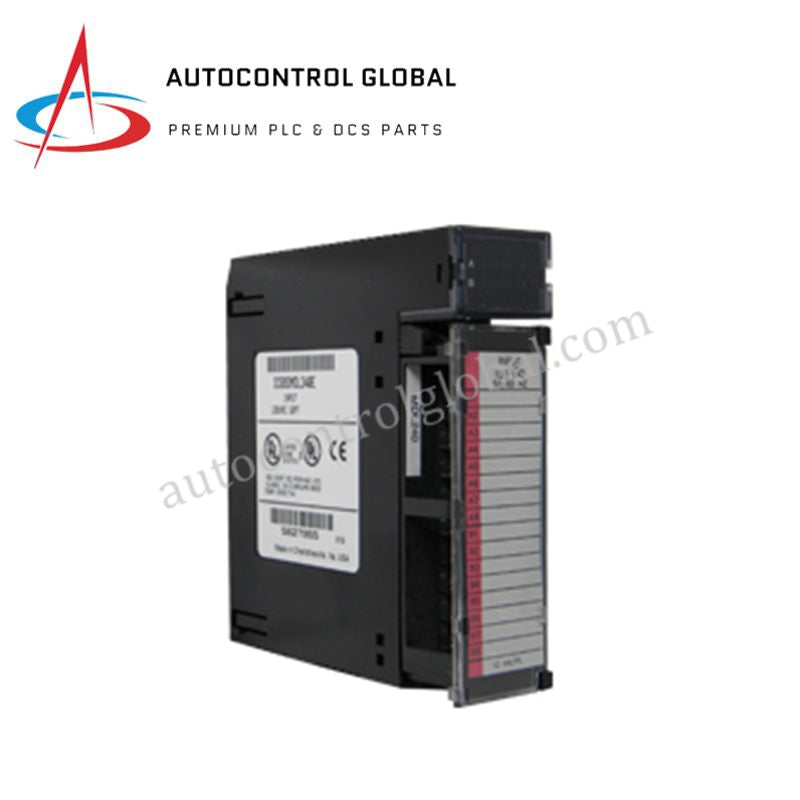

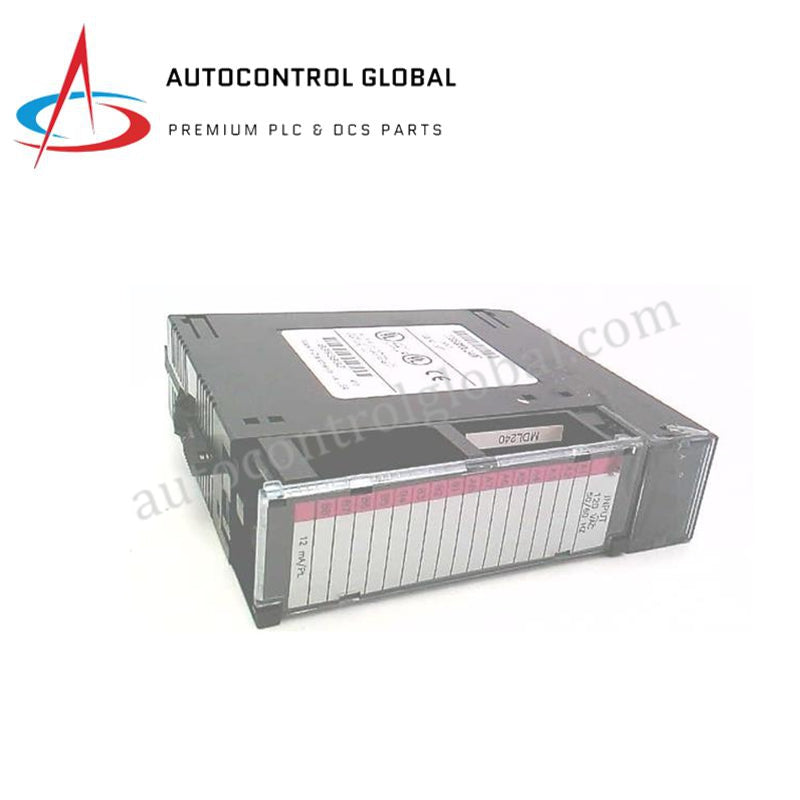

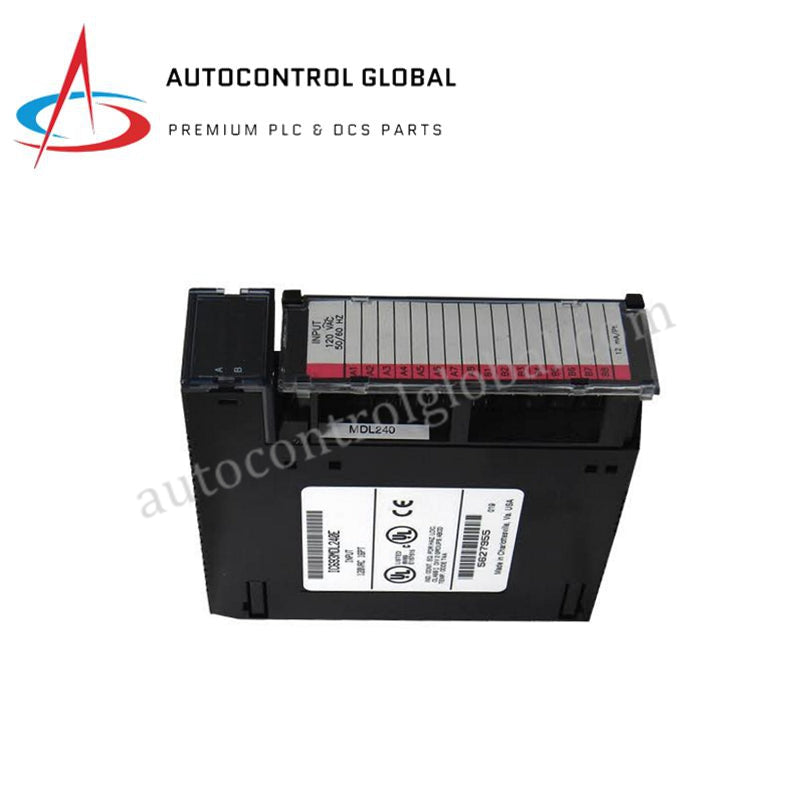

Modulo di ingresso discreto GE Fanuc IC693MDL240 Serie 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693MDL240 SE
Condition：New with Original Package
Product Type: Moduli di ingresso digitali
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo di ingresso GE Fanuc IC693MDL240 SE Series 90-30
Il GE Fanuc IC693MDL240 SE, catalogato anche come modulo di ingresso discreto IC693MDL240, è un componente hardware dedicato all'acquisizione di segnali di ingresso CA ad alta tensione nei sistemi PLC GE Fanuc Series 90-30. L'interfaccia del modulo converte i segnali discreti in ingresso a 120 V CA provenienti da dispositivi di campo, come interruttori di finecorsa e pulsanti, in dati binari a livello logico per l'elaborazione da parte della CPU. L'isolamento ottico interno disaccoppia il cablaggio di campo dal bus logico interno, impedendo che i picchi di tensione esterni raggiungano il backplane.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC693MDL240 SE / IC693MDL240 |
| Marca | GE Fanuc / Emerson |
| Origine | USA |
| Peso | 0,3 kg (0,68 lb) |
| Dimensioni | 4 cm x 13 cm x 14 cm |
| Temperatura di esercizio | Da 0 a 60 °C |
| Consumo energetico | 90 mA a 5 V CC (assorbimento di corrente dal backplane) |
| Canali di ingresso | 16 ingressi discreti (gruppo con comune singolo) |
| Tensione di ingresso nominale | 120 V CA |
| Intervallo della tensione di esercizio | Da 0 a 132 V CA (da 47 a 63 Hz) |
| Tensione allo stato ON | Da 74 a 132 V CA |
| Tensione allo stato OFF | Da 0 a 20 V CA |
| Corrente di ingresso | 12 mA tipici per canale alla tensione nominale |
| Isolamento tra campo e logica | 1500 V RMS |
| Tempo di risposta all'attivazione | 30 ms tipici (45 ms massimi) |
| Indicatori di stato | 16 LED verdi dei canali |
Architettura del bus del backplane e determinismo della rete
L'IC693MDL240 SE si interfaccia direttamente con il bus del backplane GE Fanuc Series 90-30 per eseguire trasferimenti degli stati in tempo reale nelle locazioni di memoria %I della CPU. Mantenendo una velocità costante di comunicazione sul bus del backplane anche nei rack espansi, la rete interna di filtraggio degli ingressi condiziona le onde CA rumorose del campo senza compromettere gli aggiornamenti deterministici della rete. L'integrazione del sistema richiede il monitoraggio dell'aumento complessivo della densità degli I/O per evitare il sovraccarico di corrente sulla linea di alimentazione del backplane. I registri hardware garantiscono la compatibilità del firmware flash tra piattaforme di controllo legacy e moderne, consentendo una sincronizzazione fluida del ciclo di scansione sulle reti industriali.
Domande frequenti
D: L'IC693MDL240 SE supporta l'isolamento tra i canali?
R: No. I 16 canali di ingresso condividono un unico terminale comune di ritorno, fornendo un isolamento di gruppo di 1500 V RMS tra i segnali di campo e il backplane logico, ma non tra i singoli canali.
D: Come funzionano gli indicatori LED sul pannello frontale?
R: Il pannello frontale include 16 LED dedicati che si illuminano quando il canale di ingresso corrispondente rileva una tensione allo stato ON compresa tra 74 V CA e 132 V CA.
D: Qual è il ritardo di risposta tipico quando un segnale di ingresso cambia stato?
R: Il modulo presenta un ritardo del filtro di risposta all'attivazione di 30 ms tipici (45 ms massimi), per eliminare i rimbalzi delle commutazioni degli interruttori meccanici e filtrare il rumore della linea CA.
Linee guida per l'installazione sul campo
- Disalimentare tutti i circuiti di campo e le fonti di alimentazione del backplane prima di inserire o rimuovere il modulo dalla base Series 90-30.
- Instradare i conduttori dei segnali di campo a 120 V CA attraverso canaline portacavi dedicate, separate dalle linee di comunicazione CC a bassa tensione e dai cavi analogici sensibili.
- Fissare tutte le linee di segnale alla morsettiera rimovibile e verificare che il collegamento comune singolo CA sia correttamente collegato.
- Inserire saldamente il modulo nello slot assegnato della base, assicurandosi che le clip di ritenzione superiore e inferiore si innestino saldamente nel telaio del rack.
