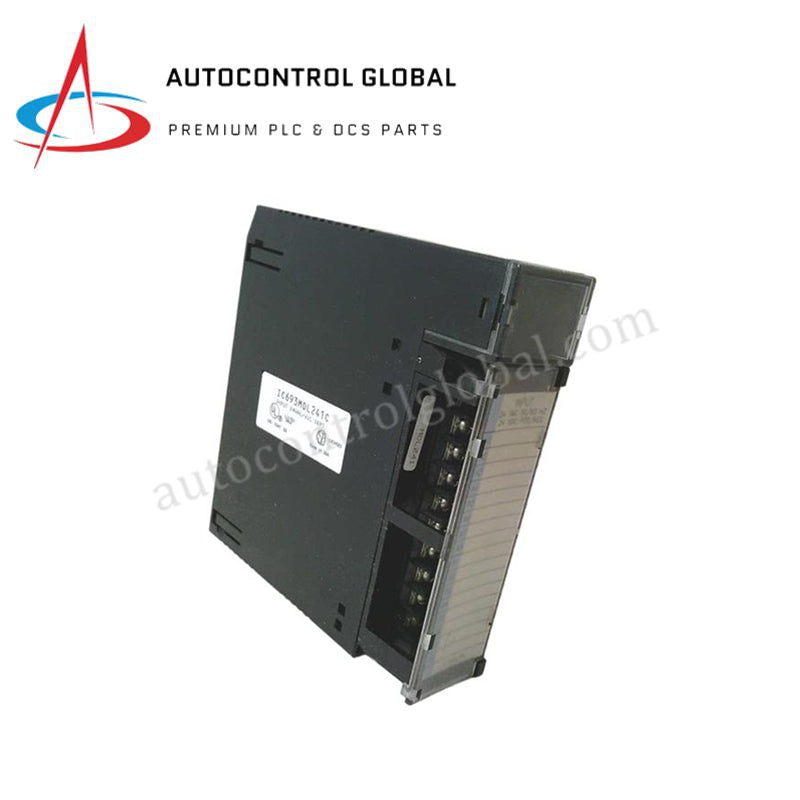

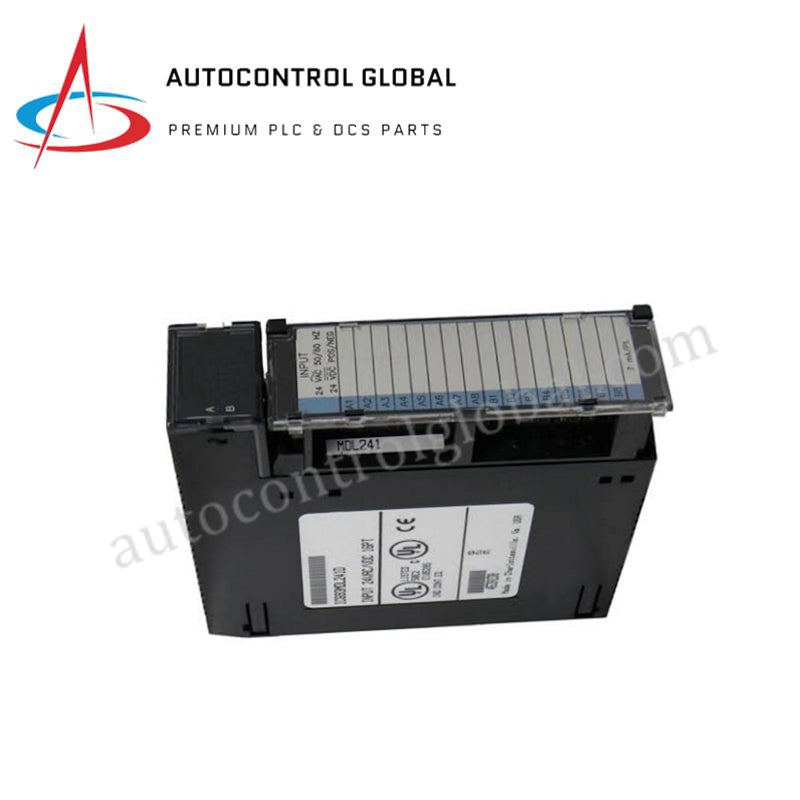

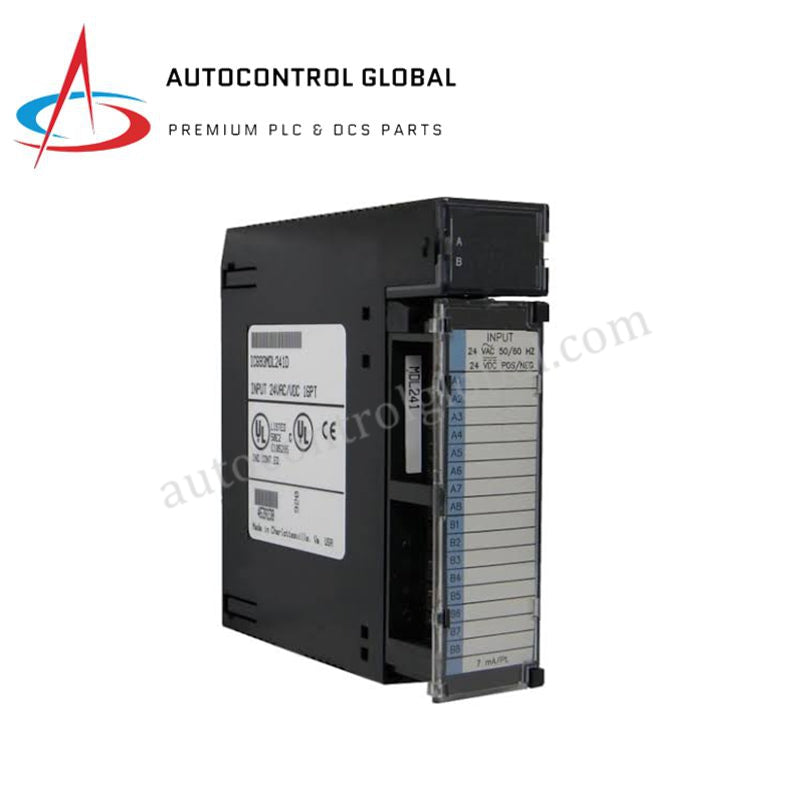

Modulo di ingresso digitale GE Fanuc IC693MDL241 Serie 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693MDL241
Condition：New with Original Package
Product Type: Moduli di ingresso discreti
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo di ingresso discreto GE Fanuc IC693MDL241 Series 90-30
Configurato per l'acquisizione di segnali discreti nei sistemi di automazione Series 90-30, il GE Fanuc IC693MDL241 (Modulo di ingresso discreto IC693MDL241) fornisce un'interfaccia fisica ed elettrica diretta. Questo modulo a 16 punti collega direttamente alla scheda madre dell'unità centrale di elaborazione dispositivi di campo binari quali interruttori di finecorsa, sensori di prossimità e pulsanti. Funzionando a una tensione nominale di 24 V CA o 24 V CC, elabora gli aggiornamenti di stato digitali nelle posizioni di memoria %I. L'hardware supporta configurazioni di cablaggio con logica positiva o negativa tramite un unico gruppo di ingressi isolato che condivide un terminale comune di ritorno.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC693MDL241 |
| Marca | GE Fanuc / Emerson |
| Origine | Stati Uniti |
| Peso | 0,68 kg (1,50 libbre) |
| Dimensioni | 13,0 cm x 4,0 cm x 11,5 cm |
| Temperatura di esercizio | da 0 a 60 °C |
| Consumo energetico | 80 mA a 5 V CC (bus backplane); 125 mA a 24 V CC (bus isolato/alimentazione esterna) |
| Canali di ingresso | 16 punti discreti (gruppo singolo isolato) |
| Tensione nominale | 24 V CA / 24 V CC (50/60 Hz) |
| Intervallo di tensione di esercizio | da 0 a 30 V CA / da 0 a 30 V CC |
| Tensione allo stato attivo | da 11,5 a 30,0 V CA / V CC |
| Tensione allo stato inattivo | da 0,0 a 4,0 V CA / V CC |
| Corrente allo stato attivo | 3,2 mA minimo a 11,5 V CC |
| Corrente allo stato inattivo | 1,0 mA massimo |
| Impedenza di ingresso | 3,2 kΩ tipica |
| Tempo di risposta | Attivazione: 12 ms massimo; disattivazione: 28 ms massimo |
| Isolamento tra campo e logica | 1500 V CA / 2121 V CC per 1 minuto |
Architettura del bus backplane e determinismo della rete
L'IC693MDL241 instrada i dati di ingresso attraverso il bus backplane parallelo proprietario della Series 90-30. Optoaccoppiatori ad alta velocità isolano le tracce della logica interna dai transitori di tensione lato campo fino a 1500 V CA RMS, preservando la velocità di comunicazione del bus backplane e prevenendo i loop di massa. La logica del backplane del modulo aggiorna in modo deterministico la tabella degli ingressi della CPU a ogni ciclo di scansione. Quando valutano il dimensionamento della densità I/O all'interno di backplane base a 5 o 10 slot della Series 90-30, i progettisti del sistema devono tenere conto del doppio profilo di assorbimento: 80 mA dal bus interno a 5 V CC e 125 mA dal bus isolato a 24 V CC o dall'alimentazione esterna. La compatibilità del firmware flash integrato consente il funzionamento continuo con tutte le revisioni del firmware della CPU senza richiedere la rimappatura dei registri del modulo.
Domande frequenti
D: L'IC693MDL241 può gestire simultaneamente segnali di ingresso CA e CC misti sullo stesso modulo?
R: No. Poiché tutti i 16 canali condividono un unico terminale comune di ritorno, tutti gli ingressi collegati devono condividere lo stesso tipo di alimentazione e riferimento di tensione (24 V CA o 24 V CC).
D: Cosa accade all'assorbimento di corrente del backplane quando tutti i 16 punti di ingresso sono eccitati?
R: Quando tutti gli ingressi passano allo stato logico 1, l'assorbimento di corrente raggiunge il valore massimo specificato di 80 mA sulla linea del backplane a 5 V CC e di 125 mA sul bus isolato a 24 V CC.
D: L'IC693MDL241 supporta la sostituzione a caldo all'interno di un backplane base Series 90-30?
R: No. La rimozione o l'inserimento del modulo mentre il backplane base è alimentato può corrompere le comunicazioni del bus backplane e danneggiare i componenti della logica interna. Scollegare sempre l'alimentazione del sistema prima della rimozione.
Linee guida per l'installazione sul campo
- Requisiti per lo spegnimento: verificare che l'alimentazione del backplane base della CPU principale e quella del circuito di campo siano disattivate prima di inserire o rimuovere il modulo.
- Cablaggio e terminazione della morsettiera: collegare il cablaggio di campo alla morsettiera rimovibile a 20 terminali. Collegare i conduttori della logica positiva o negativa ai terminali da 2 a 17 e collegare il ritorno comune al terminale 1 o 20.
- Schermatura e messa a terra: mantenere separati i percorsi dei cavi delle linee di alimentazione ad alta tensione e dei segnali di ingresso a bassa tensione. Assicurarsi che la treccia di terra del backplane base sia collegata alla terra dell'involucro principale per ridurre al minimo le interferenze elettromagnetiche.
- Bloccaggio meccanico: allineare la scheda elettronica del modulo alle scanalature delle guide della scheda del backplane base. Premere saldamente il modulo nel connettore del backplane finché le clip di fissaggio superiore e inferiore non scattano saldamente in posizione.
