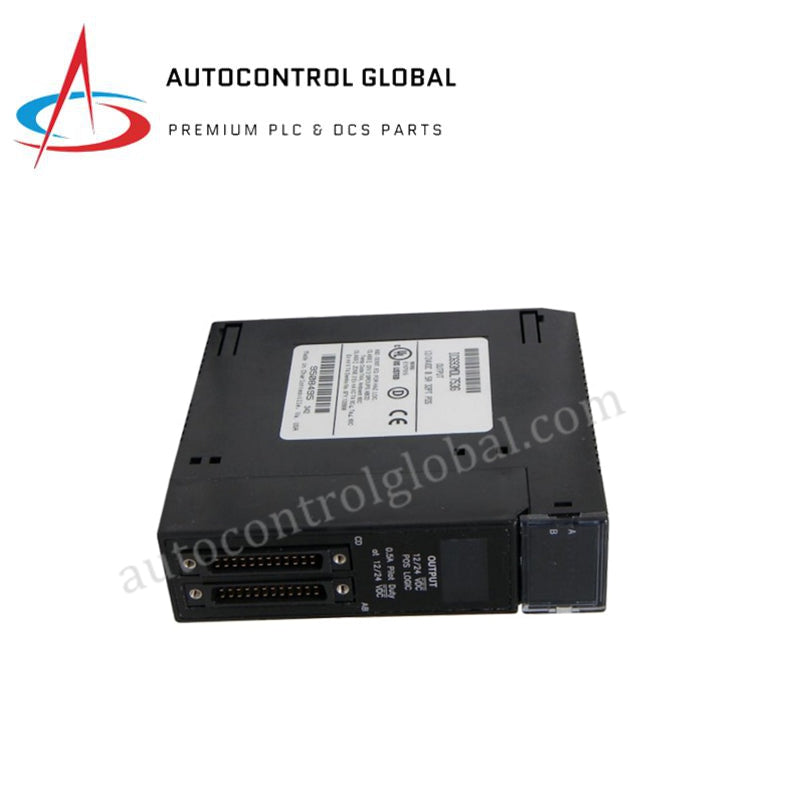

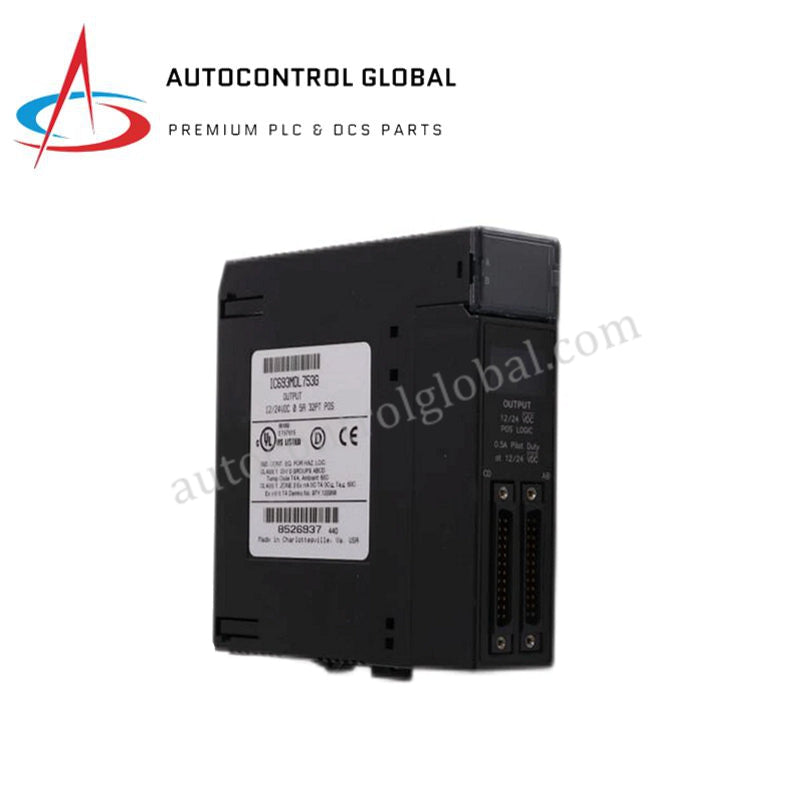

Modulo di uscita discreta GE IC693MDL753F Serie 90-30

Il GE IC693MDL753F, catalogato anche come modulo di uscita discreta IC693MDL753, funziona come componente hardware dedicato alla commutazione dei segnali discreti nelle piattaforme PLC Serie 90-30. L'hardware instrada i segnali di controllo per azionare i carichi di campo esterni su 32 punti organizzati in 4 gruppi isolati da 8 punti ciascuno. I circuiti di commutazione interni gestiscono configurazioni logiche di tipo source su una gamma di tensione nominale di 12/24 VCC, fornendo al contempo l'isolamento ottico per proteggere la logica del backplane dalle interferenze elettriche lato campo.

Specifiche hardware

Velocità di comunicazione del bus del backplane e compatibilità con la memoria flash del firmware

Il modulo esegue le comunicazioni sul bus del backplane interfacciandosi direttamente con la struttura della piastra del backplane parallelo della Serie 90-30. I bit dello stato di controllo vengono trasferiti dalla tabella delle uscite della CPU ai registri interni del modulo in sincronia con i cicli di scansione della logica. L'hardware del sistema mantiene la compatibilità della memoria flash del firmware con i modelli di CPU standard della Serie 90-30, garantendo latenze costanti durante gli aggiornamenti I/O ad alta densità. Il basso consumo energetico interno limita la dissipazione termica all'interno del rack del backplane durante il funzionamento continuo di tutti i 32 canali di uscita.

Domande frequenti

D: L'IC693MDL753F supporta l'inserimento o la rimozione a caldo mentre il rack del PLC è alimentato?

R: No, il modulo non supporta la sostituzione a caldo. L'inserimento o la rimozione dell'unità mentre il backplane o l'alimentazione di campo sono sotto tensione può danneggiare fisicamente i pin del connettore e compromettere il funzionamento del controllore. Disalimentare sempre il sistema prima dell'installazione o della rimozione.

D: Quale tipo di interfaccia per il cablaggio di campo è necessario per collegare i carichi esterni all'IC693MDL753F?

R: I collegamenti di campo vengono effettuati tramite un connettore ad alta densità a 64 pin sul pannello frontale. I cablaggi devono utilizzare conduttori da AWG #22 a #16 per terminazioni a doppio filo oppure conduttori AWG #14 per terminazioni a filo singolo, con una temperatura nominale minima di 90 °C.

D: I singoli canali di uscita sono protetti da fusibili elettronici interni?

R: No, il modulo non contiene fusibili interni limitatori di corrente per ciascun punto. Installare fusibili esterni ad azione rapida in serie con ogni circuito di uscita di campo per proteggere i transistor di uscita e il cablaggio di campo dai guasti da cortocircuito.

Linee guida per l'installazione sul campo

Installare l'IC693MDL753F in un qualsiasi slot I/O standard di un rack Serie 90-30 dopo aver verificato che l'alimentazione del backplane sia completamente isolata. Allineare il bordo della scheda del modulo con le guide superiore e inferiore del rack, quindi premere saldamente finché il connettore posteriore non è completamente inserito nella presa del backplane. Fissare il meccanismo di ritenuta per mantenere stabile il posizionamento fisico in presenza di vibrazioni industriali.

Instradare i conduttori dei segnali di uscita attraverso canaline dedicate, mantenendo una distanza di separazione di almeno 300 mm dalle linee di alimentazione ad alta tensione e dalle uscite degli azionamenti a frequenza variabile. Terminare la schermatura del cablaggio di campo sul punto di messa a terra del telaio del pannello per deviare il rumore elettromagnetico disperso. Quando si commutano dispositivi di campo induttivi, come solenoidi o bobine di relè, installare diodi di soppressione direttamente ai terminali del carico per eliminare i picchi di tensione induttivi.
