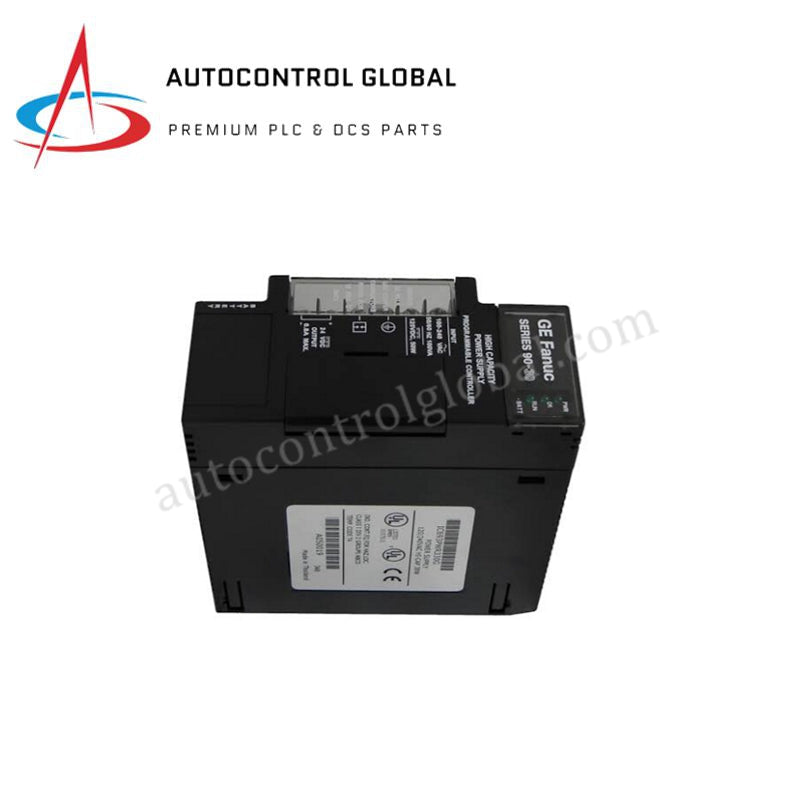

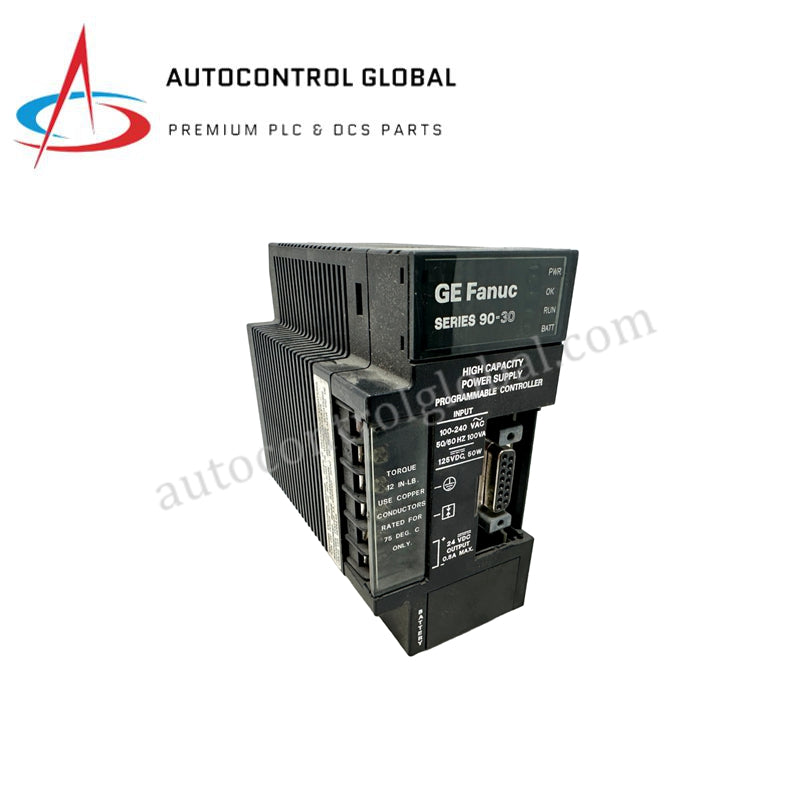

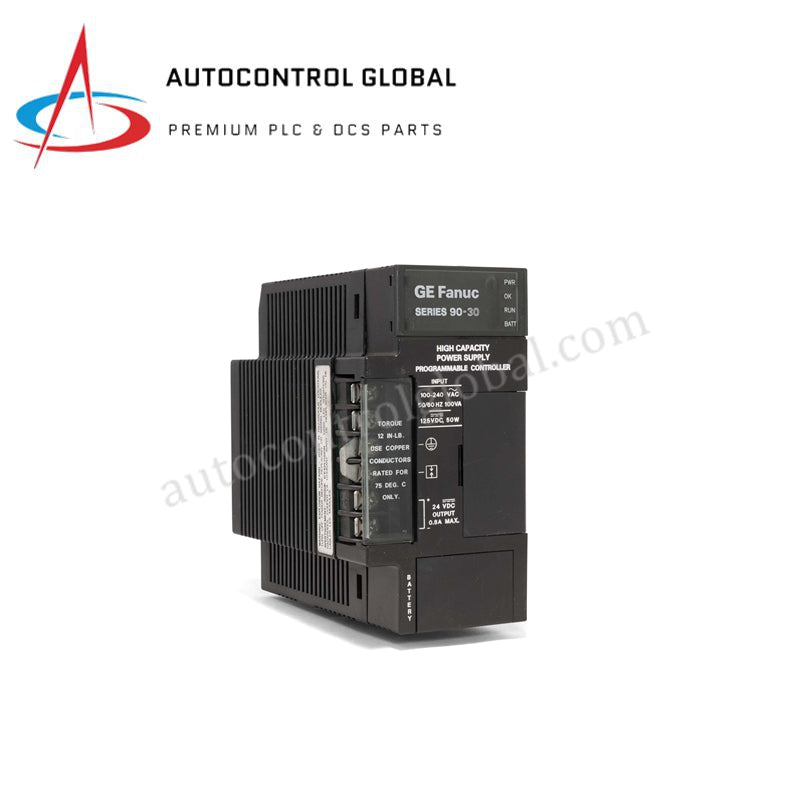

Modulo di alimentazione GE Fanuc IC693PWR330P Serie 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693PWR330P
Condition：New with Original Package
Product Type: Alimentatori di corrente
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo di alimentazione GE Fanuc IC693PWR330P della serie 90-30
Il GE Fanuc IC693PWR330P, catalogato anche come IC693PWR330 Modulo di alimentazione ad alta capacità, è un componente hardware dedicato alla conversione e distribuzione dell'alimentazione primaria del sistema all'interno dei rack PLC della serie 90-30. Si installa nello slot più a sinistra della piastra base e accetta ingressi da 85 a 264 VAC o da 100 a 300 VDC, fornendo linee di uscita regolate da +5 VDC (fino a 30 W), +24 VDC relè (fino a 15 W) e +24 VDC isolati (fino a 20 W) sul bus del backplane interno. Una porta seriale integrata sul pannello frontale offre la connettività fisica per le comunicazioni seriali RS-485.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC693PWR330P |
| Marca | GE Fanuc |
| Origine | USA |
| Peso | 0,68 kg (1,50 lb) |
| Dimensioni | Ingombro a slot singolo della serie 90-30 |
| Temperatura di esercizio | Da 0 a 60 °C (da 32 a 140 °F) |
| Consumo energetico | Ingresso: 90 VA (AC) / 50 W (DC); capacità totale del carico in uscita: max 30 W |
| Intervallo della tensione di ingresso | Da 85 a 264 VAC (50/60 Hz) o da 100 a 300 VDC |
| Valori nominali di uscita | +5 VDC (max 30 W), +24 VDC relè (max 15 W), +24 VDC isolati (max 20 W) |
| Intervallo della tensione di uscita | +5 VDC: 5,0-5,2 VDC; +24 VDC relè: 24-28 VDC; +24 VDC isolati: 21,5-28 VDC |
| Tempo di mantenimento | 20 ms minimo |
| Limiti di protezione | Sovratensione (6,4-7,0 V sulla linea +5 VDC), sovracorrente (max 7 A) |
| Interfaccia della porta seriale | Porta seriale RS-485 integrata |
Distribuzione deterministica dell'alimentazione e regolazione del backplane
Il modulo IC693PWR330P gestisce la velocità di comunicazione del bus del backplane e la stabilità dell'esecuzione della logica mantenendo linee di tensione DC rigorosamente regolate in presenza di condizioni variabili della linea AC o DC. I circuiti interni di condizionamento dell'alimentazione applicano limiti attivi di spegnimento per sovratensione e sovracorrente, impedendo ai transitori provenienti dal campo di compromettere i bus interni del backplane o le strutture di memoria del microprocessore. La linea isolata da +24 VDC del modulo fornisce un'alimentazione pulita alle opzioni di espansione, mentre la compatibilità con il firmware flash e la messaggistica diagnostica passano senza soluzione di continuità attraverso l'interfaccia RS-485 integrata, supportando gli strumenti di programmazione esterni e i protocolli slave.
Domande frequenti
D: Qual è la posizione di installazione obbligatoria dell'alimentatore IC693PWR330P su una piastra base della serie 90-30?
R: L'IC693PWR330P deve essere montato esclusivamente nello slot più a sinistra (slot 0) della piastra base della serie 90-30, per allinearsi correttamente ai pin dedicati delle piste di alimentazione del backplane.
D: La potenza totale combinata sulle tre linee di tensione può superare 30 W?
R: No. Sebbene le singole linee abbiano valori massimi specifici (+5 VDC a 30 W, +24 VDC relè a 15 W, +24 VDC isolati a 20 W), il carico combinato simultaneo su tutte e tre le uscite non deve superare la capacità totale del modulo, pari a 30 W.
D: Cosa accade se si verifica una condizione di sovratensione sulla linea di alimentazione logica da +5 VDC?
R: Il modulo contiene limiti di protezione interni che attivano lo spegnimento dell'alimentatore se l'uscita da +5 VDC supera la soglia da 6,4 a 7,0 V, isolando le schede CPU e I/O a valle dai picchi di tensione.
Linee guida per l'installazione sul campo
- Disalimentazione dell'alimentazione principale: assicurarsi che tutte le linee di alimentazione principali AC o DC collegate alla morsettiera a 6 terminali siano scollegate prima di installare, cablare o sostituire l'unità di alimentazione.
- Protocollo di messa a terra e cablaggio dei terminali: collegare direttamente la terra di protezione (PE) del sistema al terminale di terra designato sul modulo, utilizzando conduttori in rame a bassa impedenza per garantire un'adeguata soppressione delle sovratensioni e filtraggio dei disturbi.
- Schermatura del cavo RS-485: instradare il cablaggio per le comunicazioni seriali RS-485 utilizzando cavi a doppino intrecciato schermato, mantenendolo separato dalle linee di ingresso AC ad alta tensione per ridurre al minimo le interferenze elettromagnetiche.
