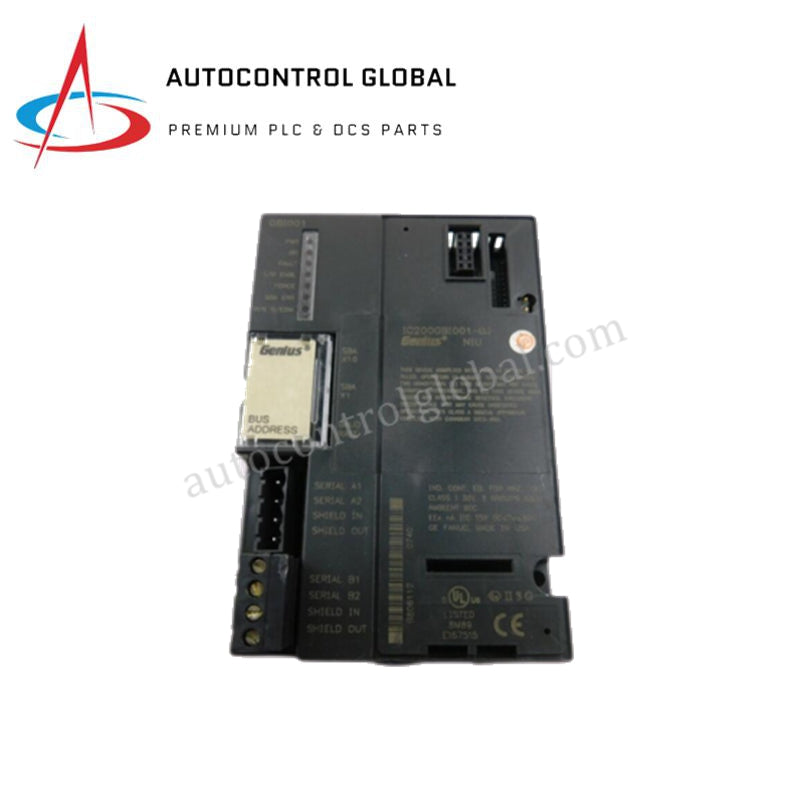

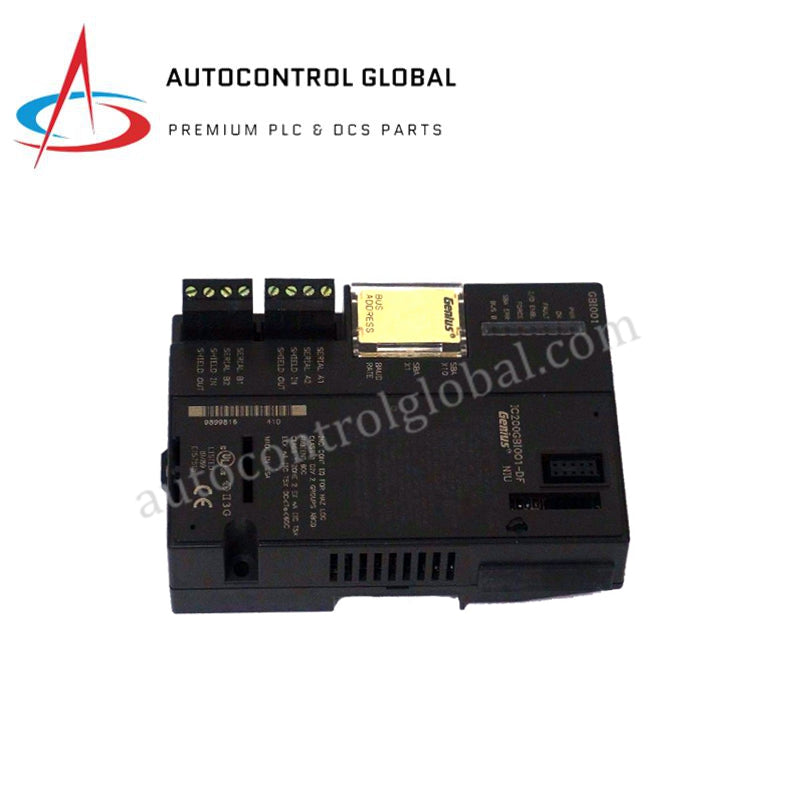

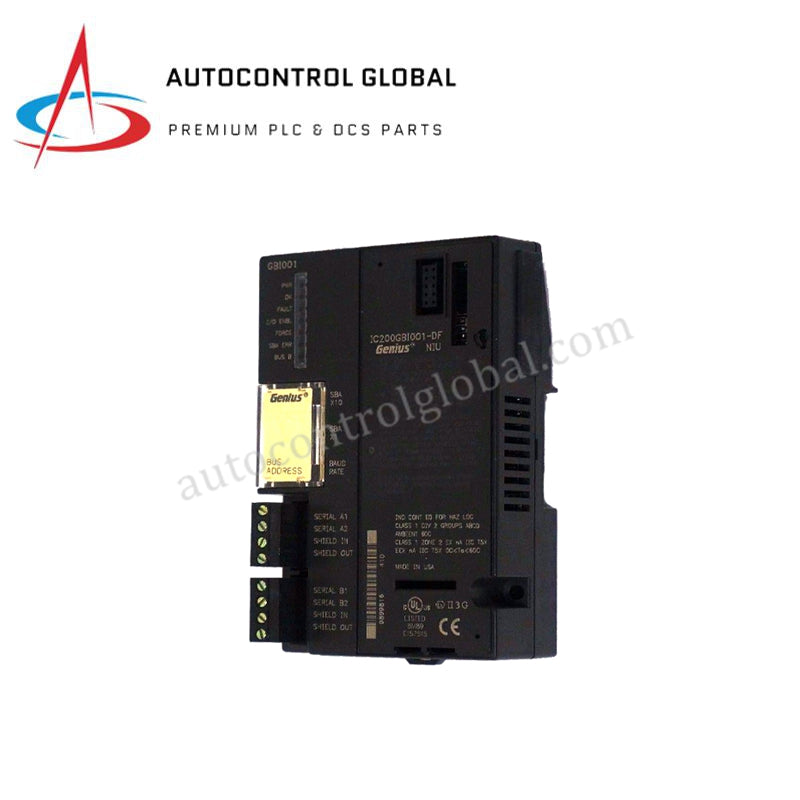

Modulo di interfaccia di rete Genius VersaMax GE IC200GBI001-GJ

  • Manufacturer: GE Fanuc

  • Part Number: IC200GBI001-GJ

  • Condition:New with Original Package

  • Product Type: Moduli di interfaccia del bus

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

Modulo interfaccia di rete Genius VersaMax GE Fanuc IC200GBI001-GJ

Configurato per l’espansione del bus di campo distribuito nelle reti Genius I/O, il modulo GE Fanuc IC200GBI001-GJ (IC200GBI001 Modulo di interfaccia bus) fornisce un’esecuzione fisica/elettrica diretta. Il modulo collega direttamente i rack delle stazioni I/O VersaMax a un bus seriale Genius, gestendo lo scambio di dati della rete seriale negli intervalli di indirizzi designati del controller.

Specifiche hardware

Parametro Specifica
Modello IC200GBI001-GJ
Marchio GE Fanuc / Emerson
Origine Fare riferimento all’etichetta del dispositivo
Peso 0.17 kg (0.38 lbs)
Dimensioni 120 mm x 90 mm x 40 mm
Temperatura di esercizio 0 °C a +60 °C
Consumo energetico +5 VDC @ 250 mA, +3.3 VDC @ 10 mA
Rete di comunicazione Bus Genius I/O
Intervallo di indirizzi del bus seriale 0 a 31
Velocità di trasmissione 153.6 kbaud (estesa); 153.6 kbaud, 76.8 kbaud, 38.4 kbaud (standard)
Capacità del modulo Fino a 8 moduli per rack, fino a 8 rack totali
Limiti di memoria 1024 ingressi discreti, 1024 uscite discrete, 128 byte di I/O analogici
Capacità di scansione della rete 128 byte in ingresso / 128 byte in uscita per scansione del bus
Resistenze di terminazione Selezionabili: 75, 100, 120 o 150 ohm
Controller compatibili PACSystems RX3i, PACSystems RX7i, Series 90-70

Velocità di comunicazione del bus del backplane ed esecuzione della rete

Il modulo di interfaccia di rete coordina la velocità di comunicazione del bus del backplane tra i portacavi I/O VersaMax collegati, mantenendo una rapida sincronizzazione della scansione I/O. La logica interna decodifica i frame di dati provenienti dai controller Series 90-70 o PACSystems e trasferisce gli stati discreti e analogici attraverso il bus del backplane entro intervalli di aggiornamento ridotti. La compatibilità con la memoria flash del firmware supporta un handshake hardware uniforme e preserva tempi di risposta deterministici durante le scansioni di campo su più rack.

Domande frequenti

D: Come viene applicata la terminazione fisica della linea sul tronco della rete seriale Genius?

R: Il modulo supporta valori delle resistenze di terminazione selezionabili tramite software o configurabili con ponticelli, pari a 75, 100, 120 o 150 ohm, a entrambe le estremità fisiche del segmento di rete a cascata per impedire le riflessioni del segnale.

D: Quali linee di alimentazione deve fornire il portacavi VersaMax per il funzionamento di questo modulo?

R: Il backplane deve fornire due livelli di tensione CC: +5 VDC con assorbimento fino a 250 mA e +3.3 VDC con assorbimento fino a 10 mA per i circuiti logici di comunicazione a bassa tensione.

D: Quanti moduli I/O locali può gestire una singola interfaccia bus Genius?

R: L’interfaccia gestisce fino a 8 moduli I/O per rack e si espande fino a 8 rack collegati, supportando fino a 2048 punti discreti totali (1024 ingressi / 1024 uscite) e 128 byte di memoria analogica.

Linee guida per l’installazione sul campo

  • Fissare l’unità di interfaccia di rete su una guida DIN standard da 35 mm o su una piastra di supporto per pannello utilizzando la fessura principale della base VersaMax.
  • Collegare i due terminali del bus Genius in una topologia a cascata sequenziale utilizzando un cavo di comunicazione a doppino intrecciato schermato.
  • Collegare il filo di drenaggio del cavo alla linguetta di messa a terra sul blocco terminale per stabilire l’isolamento ottico e proteggere la schermatura dai disturbi elettrici industriali.
  • Verificare che l’indirizzo del bus seriale (0 a 31) e la velocità di trasmissione corrispondano alla configurazione hardware del controller host prima di applicare l’alimentazione al bus.
