Modulo di alimentazione GE IC200PWR002 VersaMax
Manufacturer: GE Fanuc
-
Part Number: IC200PWR002A
Condition：New with Original Package
Product Type: Alimentatori di corrente
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

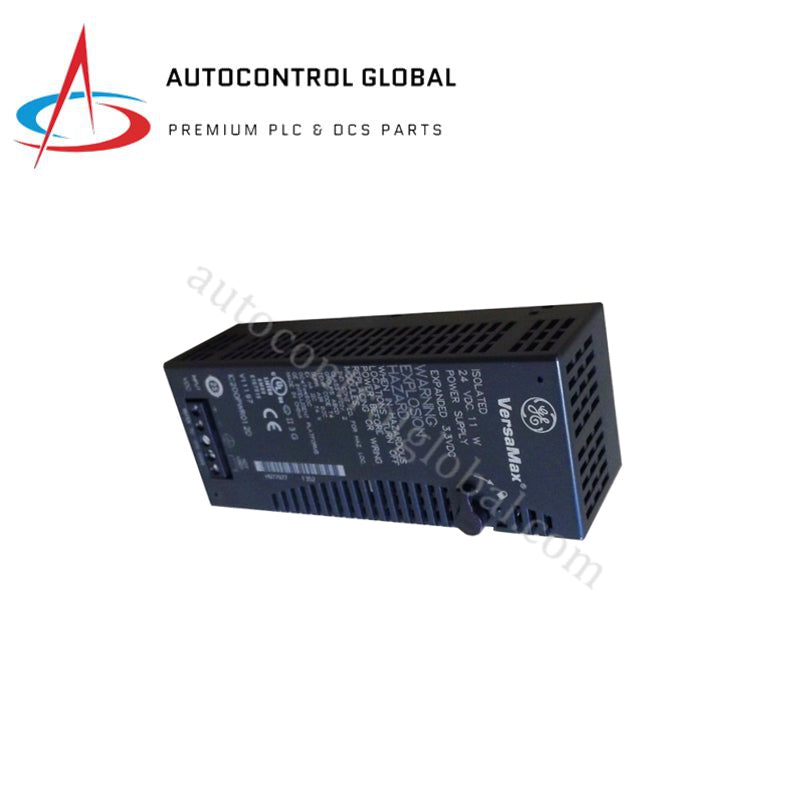

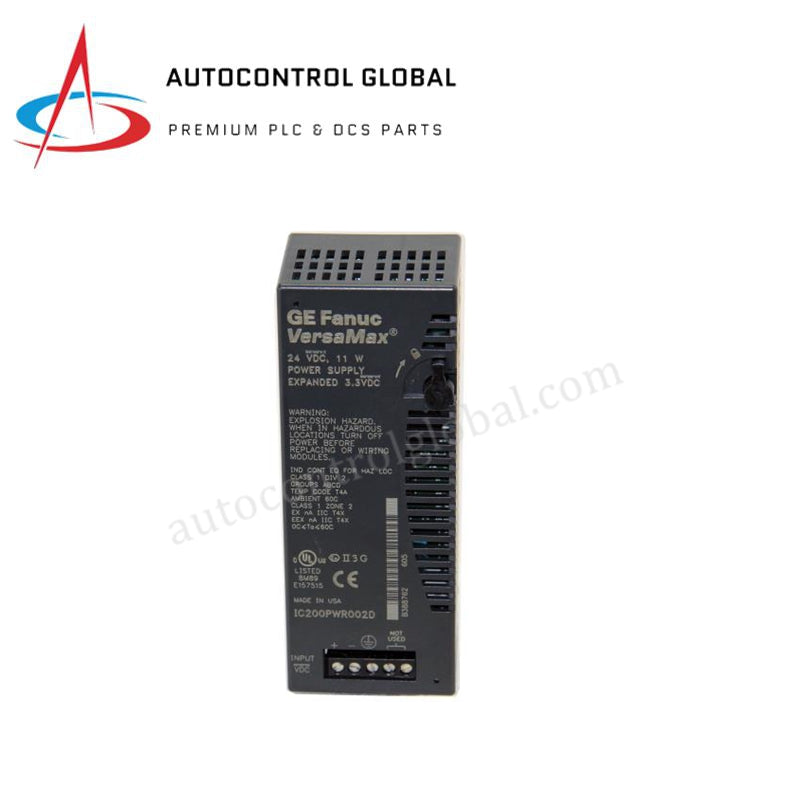

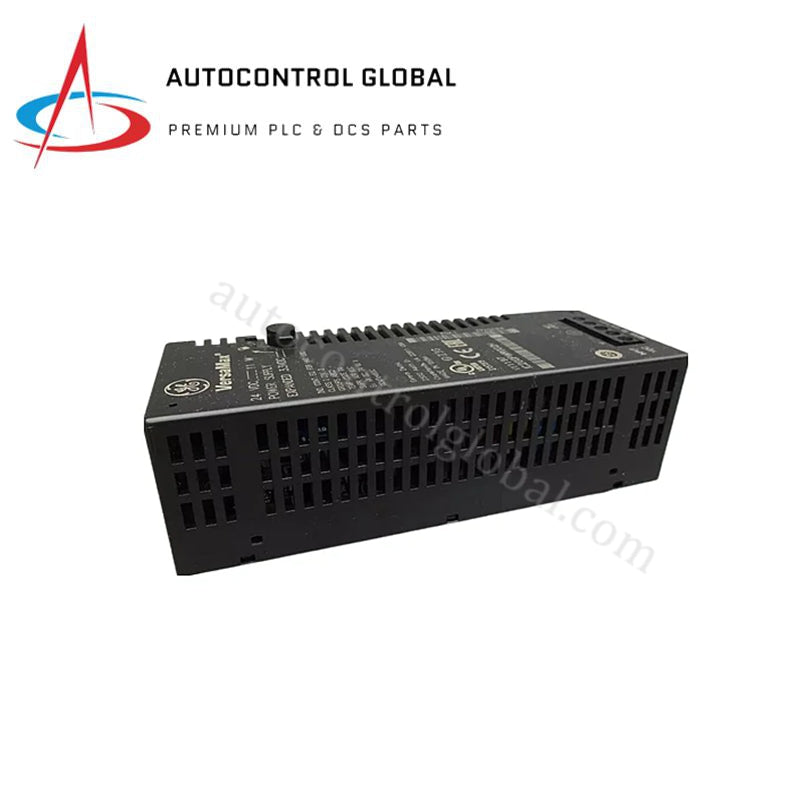

Modulo di alimentazione GE Fanuc IC200PWR002 VersaMax
Il GE Fanuc IC200PWR002, catalogato anche come modulo di alimentazione IC200PWR002, è un componente hardware dedicato al condizionamento dell'alimentazione e alla distribuzione della tensione regolata all'interno delle piattaforme PLC GE Fanuc VersaMax. Il modulo converte la tensione di ingresso di 24 VDC in una tensione di alimentazione del backplane di 5 VDC e 3,3 VDC, per alimentare fino a 8 moduli I/O, garantendo un isolamento galvanico continuo di 1500 VAC tra l'alimentazione di ingresso lato campo e la logica di controllo del backplane.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC200PWR002 |
| Marca | GE Fanuc |
| Origine | USA / Assemblato globalmente |
| Peso | 0,91 kg (2,00 lb) |
| Dimensioni | 3,9 cm x 4,9 cm x 13,34 cm |
| Temperatura di esercizio | Da -40 a 70 gradi C |
| Consumo energetico | Potenza nominale massima di 11 W |
| Tensione di ingresso | 24 VDC |
| Corrente di ingresso | 1 A max |
| Tensione di uscita | 5 VDC e 3,3 VDC |
| Corrente di uscita massima | 1,5 A (totale su entrambe le uscite) |
| Tensione di isolamento | 1500 VAC |
| Protezione | Cortocircuito, sovraccarico, inversione di polarità, sovracorrente, sovratensione |
Compatibilità del firmware flash e velocità di comunicazione del bus del backplane
L'alimentatore IC200PWR002 si collega direttamente al supporto moduli VersaMax per alimentare i componenti della logica locale del backplane senza compromettere le velocità di scansione della comunicazione o il throughput del bus. La regolazione stabile della tensione interna su entrambe le linee da 5 VDC e 3,3 VDC mantiene la temporizzazione dell'esecuzione della CPU e preserva gli stati dei registri interni durante i transitori dell'alimentazione CC esterna. La piena compatibilità con il firmware flash consente a questa unità di interfacciarsi con i processori GE Fanuc legacy e gli attuali rack di controllo Emerson senza modifiche hardware.
Domande frequenti
D: Il modulo IC200PWR002 supporta la sostituzione a caldo durante il funzionamento del sistema?
R: Prima di rimuovere o inserire l'IC200PWR002 sulla base del supporto VersaMax, è necessario togliere tensione all'alimentazione esterna di ingresso a 24 VDC lato campo, per evitare archi elettrici sui pin del connettore e interruzioni del backplane.
D: Come reagisce il modulo alle condizioni di sovraccarico sulle uscite delle linee della logica del backplane?
R: L'IC200PWR002 dispone di protezioni interne contro cortocircuito e sovracorrente che arrestano la generazione della tensione di uscita quando il carico totale del backplane supera 1,5 A, proteggendo l'elettronica dei moduli I/O collegati.
D: Quale fonte di alimentazione fornisce l'eccitazione in ingresso alla morsettiera del modulo?
R: Il modulo richiede un'alimentazione esterna nominale di 24 VDC, operante entro i limiti di tolleranza d'ingresso specificati, e assorbe fino a 1 A in condizioni di carico massimo in uscita.
Linee guida per l'installazione sul campo
Montare il supporto VersaMax su una guida DIN standard da 35 mm oppure fissarlo alla piastra posteriore di un quadro metallico messo a terra utilizzando viti di fissaggio. Allineare l'alimentatore IC200PWR002 con lo slot più a sinistra del supporto e premere saldamente finché i meccanismi di bloccaggio scattano in posizione. Spelare i cavi di campo in ingresso a 24 VDC alla lunghezza specificata, collegare i conduttori alla morsettiera rimovibile e verificare la polarità prima di applicare l'alimentazione. Instradare i cavi di alimentazione separatamente dalle linee dati ad alta velocità e dai cavi dei segnali analogici per evitare interferenze elettromagnetiche. Collegare direttamente il morsetto di terra di protezione alla barra di messa a terra del quadro utilizzando un conduttore in rame a bassa impedenza.
