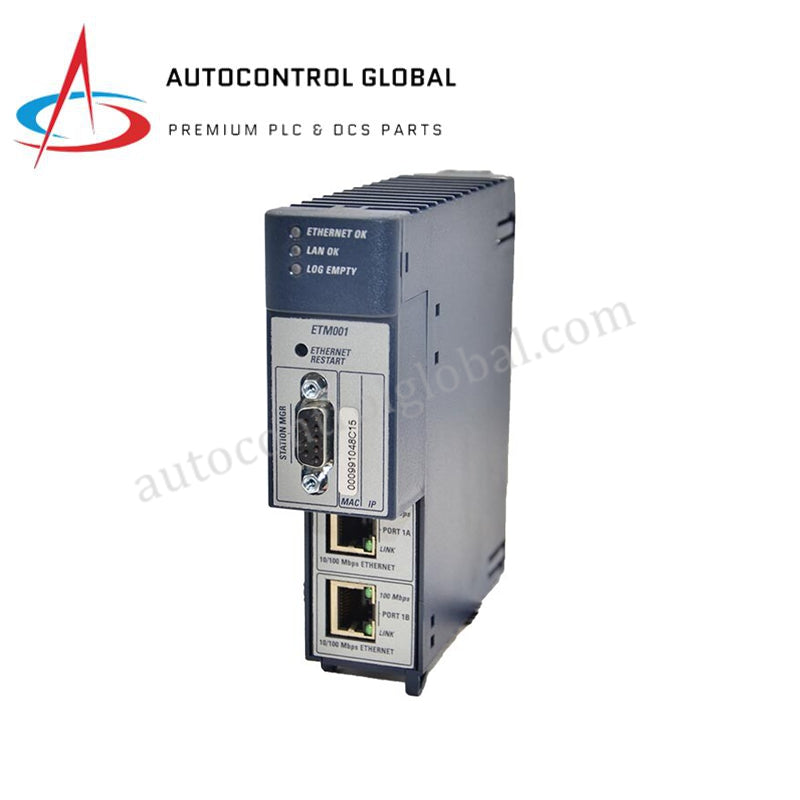

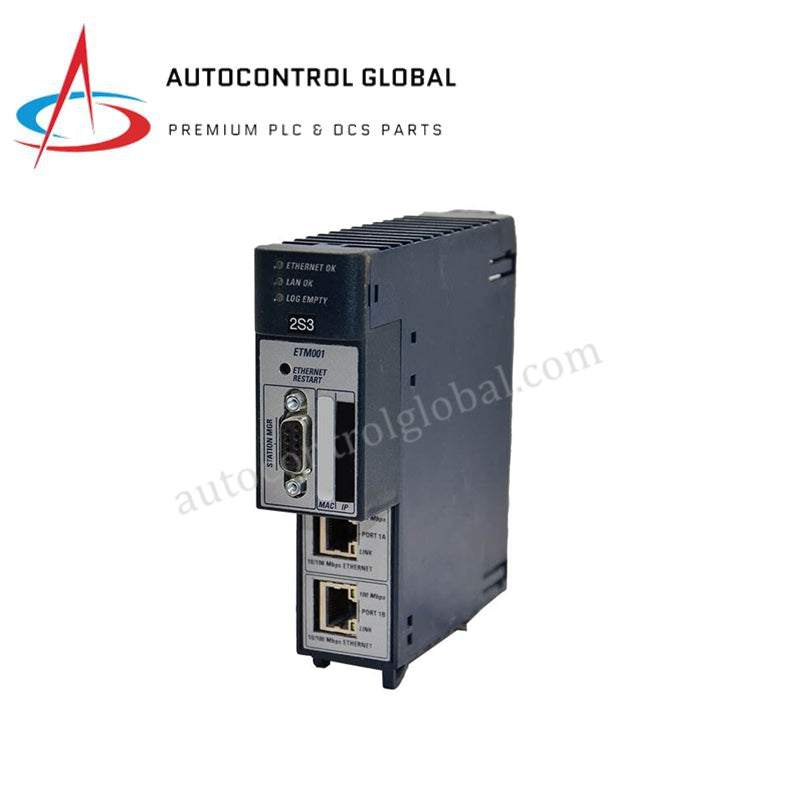

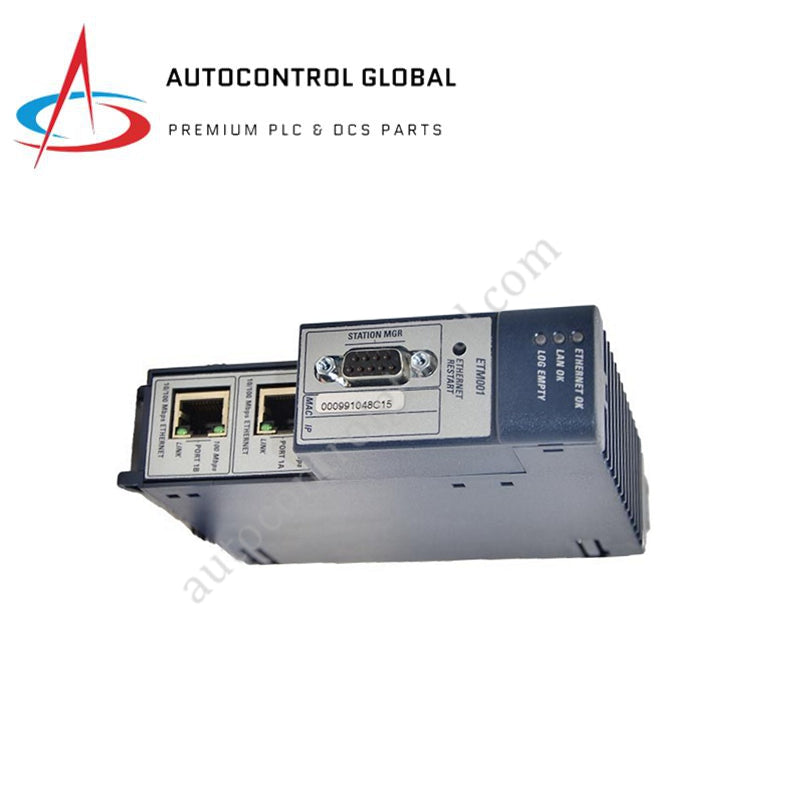

Moduli Ethernet GE IC695ETM001-CA PACSystems RX3i SRTP EGD
Manufacturer: GE Fanuc
-
Part Number: IC695ETM001-CA
Condition：New with Original Package
Product Type: Moduli di comunicazione
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo Ethernet GE Emerson IC695ETM001-CA PACSystems RX3i
Configurato per il networking industriale ad alta velocità nelle piattaforme di controllo PACSystems RX3i, il modulo GE Emerson IC695ETM001-CA (modulo di interfaccia Ethernet IC695ETM001) garantisce un'esecuzione fisica/elettrica diretta. Occupando un singolo slot universale del backplane tramite un'interfaccia bus PCI, il modulo instrada i dati di processo tra i controller RX3i, i sistemi SCADA, le HMI e i nodi I/O remoti utilizzando protocolli Ethernet deterministici.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC695ETM001-CA |
| Marca | GE Emerson |
| Origine | Stati Uniti |
| Peso | 0,39 kg |
| Dimensioni | 133 x 38 x 133 mm |
| Temperatura di esercizio | da 0 a 60 °C |
| Consumo energetico | 840 mA a 3,3 V CC, 614 mA a 5 V CC dall'alimentazione del backplane |
| Modello base | IC695ETM001 |
| Porte di comunicazione | 2 x RJ-45 (switch 10BaseT/100BaseTX con rilevamento automatico), 1 x RS-232 a 9 pin per Station Manager |
| Protocolli di rete | TCP/IP, SRTP, Ethernet Global Data (EGD), Modbus TCP |
| Capacità EGD | Fino a 128 scambi come produttore e 256 scambi come consumatore |
| Connessioni SRTP | Fino a 16 collegamenti client/server simultanei |
| Isolamento galvanico | Isolamento campo-logica di 1500 V RMS |
| Diagnostica | LED per lo stato del modulo, l'attività del collegamento Ethernet, la velocità della LAN e gli errori di sistema |
Velocità di comunicazione del bus del backplane e sincronizzazione di rete
Il modulo IC695ETM001-CA elabora i pacchetti di rete tramite un processore integrato da 200 MHz, indipendente dal ciclo di scansione del controller principale, mantenendo un'elevata velocità di comunicazione sul bus del backplane PCI RX3i. Protocolli di messaggistica deterministici come Ethernet Global Data (EGD) consentono una sincronizzazione precisa del sistema tra i nodi distribuiti dei controller senza compromettere le prestazioni di scansione.
Domande frequenti
D: Il modulo IC695ETM001-CA supporta l'inserimento e l'estrazione online del modulo (hot swapping)?
R: Sì, gli slot del backplane PCI PACSystems RX3i supportano l'inserimento e la rimozione a caldo (RIOH), consentendo di sostituire il modulo senza interrompere l'alimentazione del telaio del rack o l'esecuzione del controller.
D: Come vengono assegnati l'indirizzo IP e la configurazione di rete all'hardware IC695ETM001-CA?
R: Gli indirizzi IP vengono trasferiti direttamente dal file di configurazione della CPU PACSystems creato in Proficy Machine Edition oppure impostati temporaneamente mediante comandi seriali attraverso la porta Station Manager RS-232 dedicata a 9 pin.
D: Qual è la funzione delle due porte Ethernet RJ-45 sul pannello frontale del modulo?
R: Le due porte sono collegate a uno switch Ethernet interno con rilevamento automatico, consentendo il collegamento in cascata diretto tra più nodi senza richiedere uno switch gestito esterno.
Linee guida per l'installazione sul campo
- Assicurarsi che il prigioniero di messa a terra della piastra base sia collegato direttamente alla terra di protezione mediante un conduttore a bassa impedenza prima di alimentare il telaio.
- Utilizzare cavi Ethernet a doppino intrecciato schermati CAT5e o CAT6, terminati con connettori RJ-45 schermati metallici, per ridurre al minimo le interferenze elettromagnetiche industriali.
- Mantenere distanze minime di separazione tra i cavi di comunicazione e le linee di alimentazione CA ad alta tensione o i cavi di uscita degli azionamenti VFD all'interno dei quadri di controllo.
- Serrare le viti di fissaggio superiori e inferiori del modulo nel telaio del rack per mantenere la continuità permanente della messa a terra e resistere alle vibrazioni del quadro.
