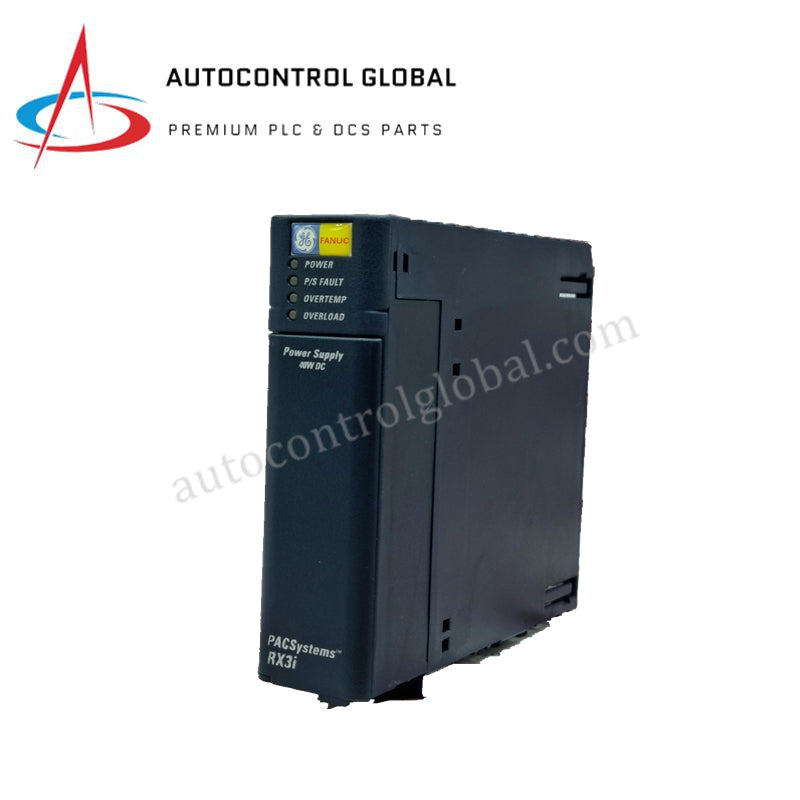

Modulo di alimentazione GE IC695PSD040J PACSystems RX3i da 40 W
Manufacturer: GE Fanuc
-
Part Number: IC695PSD040J
Condition：New with Original Package
Product Type: Moduli di alimentazione
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo di alimentazione GE Fanuc IC695PSD040J PACSystems RX3i
Configurato per la conversione dell'alimentazione primaria nelle piattaforme PACSystems RX3i, il GE Fanuc IC695PSD040J (modulo di alimentazione IC695PSD040) fornisce alimentazione elettrica diretta. L'unità accetta un ingresso nominale di 24 VCC (intervallo operativo da 18 a 30 VCC, avvio da 12 a 30 VCC) per fornire una potenza CC totale di 40 W sui bus interni da 5,1 VCC e 3,3 VCC. Installata direttamente nello slot dell'alimentatore di un backplane universale RX3i, distribuisce l'alimentazione logica ai moduli CPU e I/O nell'intero rack.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC695PSD040J |
| Marchio | GE Fanuc |
| Origine | Stati Uniti |
| Peso | 0,60 kg (1,31 libbre) |
| Dimensioni | 2,1 cm x 18,8 cm x 26,2 cm |
| Temperatura di esercizio | da 0 a 60 °C |
| Consumo energetico | 60 W di potenza d'ingresso massima |
| Intervallo di tensione d'ingresso | da 18 a 30 VCC (funzionamento: da 12 a 30 VCC) |
| Potenza di uscita | 40 W massimi totali |
| Tensioni dei bus di uscita | 5,1 VCC (da 0 a 6 A); 3,3 VCC (da 0 a 9 A) |
| Corrente di spunto | 4 A di picco, massimo 100 ms |
| Tempo di mantenimento | 10 ms |
| Indicatori di stato | 4 LED |
Velocità di comunicazione del bus del backplane e distribuzione dell'alimentazione
Il modulo IC695PSD040J fornisce alimentazione regolata direttamente alla struttura del bus ad alta velocità del backplane universale RX3i, mantenendo la velocità di comunicazione del bus del backplane tra gli slot di espansione e I/O adiacenti. La compatibilità del firmware flash nell'intera piattaforma RX3i garantisce un corretto handshake di avvio del sistema mentre l'alimentatore porta la linea da 5,1 VCC (fino a 6 A) e quella da 3,3 VCC (fino a 9 A) entro le tolleranze operative. Un interruttore ON/OFF integrato consente di isolare localmente l'alimentazione senza scollegare il cablaggio della morsettiera anteriore.
Domande frequenti
D: È possibile collegare insieme due moduli IC695PSD040J per aumentare la potenza totale disponibile nel rack?
R: È possibile collegare in cascata fino a due moduli PSD040 su una base universale per aumentare la capacità, purché la configurazione del backplane supporti l'instradamento di due alimentatori.
D: Quale gamma di sezioni dei cavi è consigliata per la morsettiera dell'IC695PSD040J?
R: I terminali del cablaggio d'ingresso accettano conduttori in rame rigidi o flessibili da 14 AWG a 18 AWG, con una corrente nominale dei terminali fino a 6 A.
D: L'IC695PSD040J supporta la ridondanza del controller o dell'alimentatore?
R: No, questo modulo non supporta la ridondanza hardware dell'alimentatore né configurazioni con controller ridondanti; funziona esclusivamente come fonte di alimentazione standard da 40 W per il rack.
Linee guida per l'installazione sul campo
Scollegare l'alimentazione principale CC prima di installare o rimuovere il modulo IC695PSD040J dal rack RX3i. Inserire il modulo nello slot dedicato all'alimentatore, all'estremità sinistra del backplane universale RX3i, assicurandosi che i connettori posteriori del backplane siano perfettamente allineati prima di spingere con decisione finché il modulo non scatta in posizione.
Collegare le linee d'ingresso a 24 VCC alla morsettiera rimovibile utilizzando conduttori in rame da 14 AWG a 18 AWG, prestando attenzione alla corretta polarità. Collegare il terminale di terra del telaio direttamente alla barra di terra del quadro centrale utilizzando un conduttore a bassa impedenza, per proteggere i circuiti logici interni dai transitori elettrici veloci e dalle interferenze ad alta frequenza.
