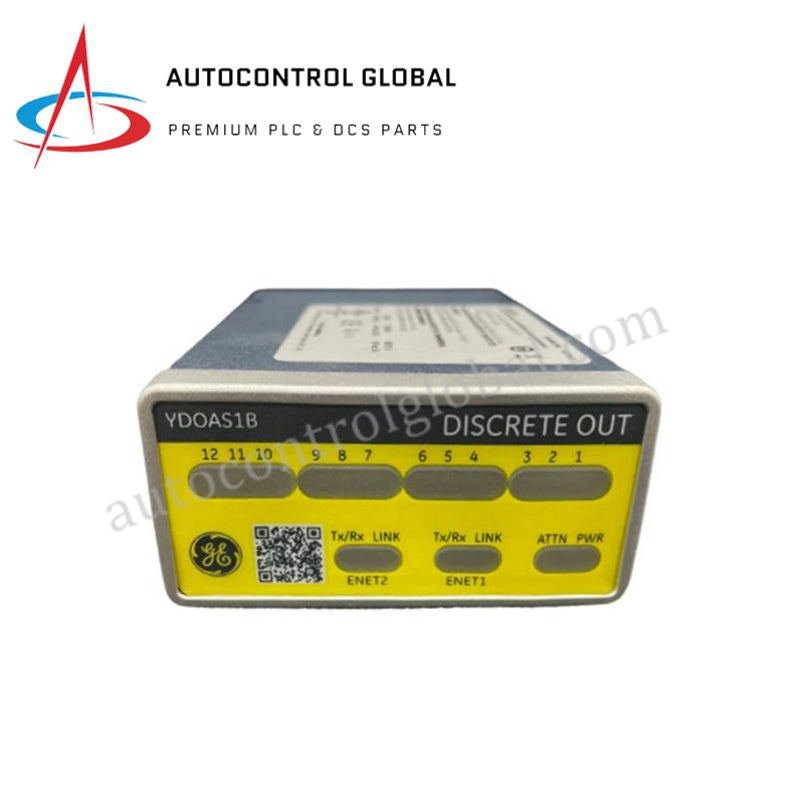

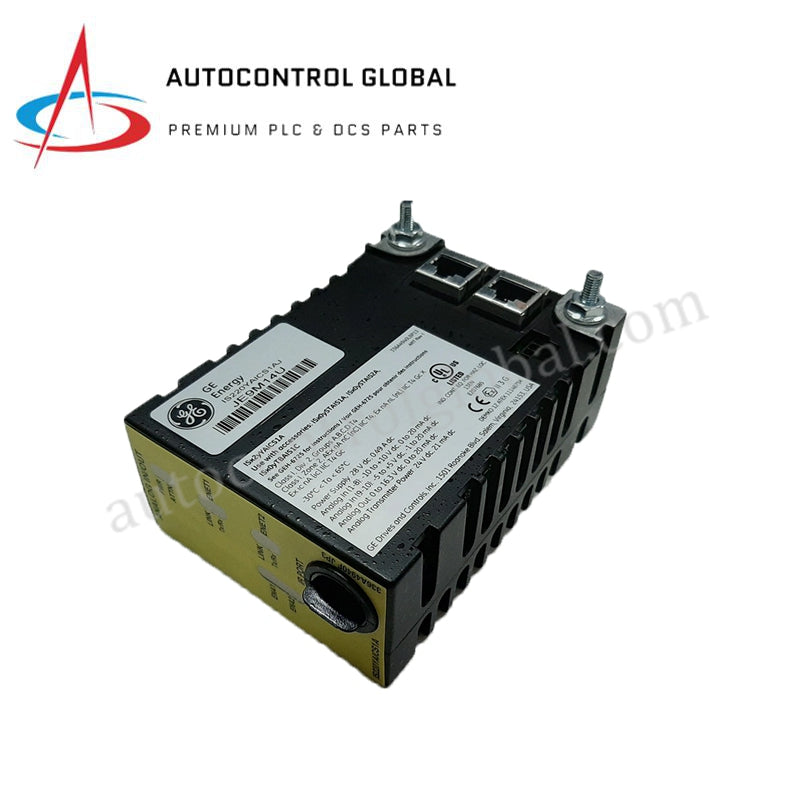

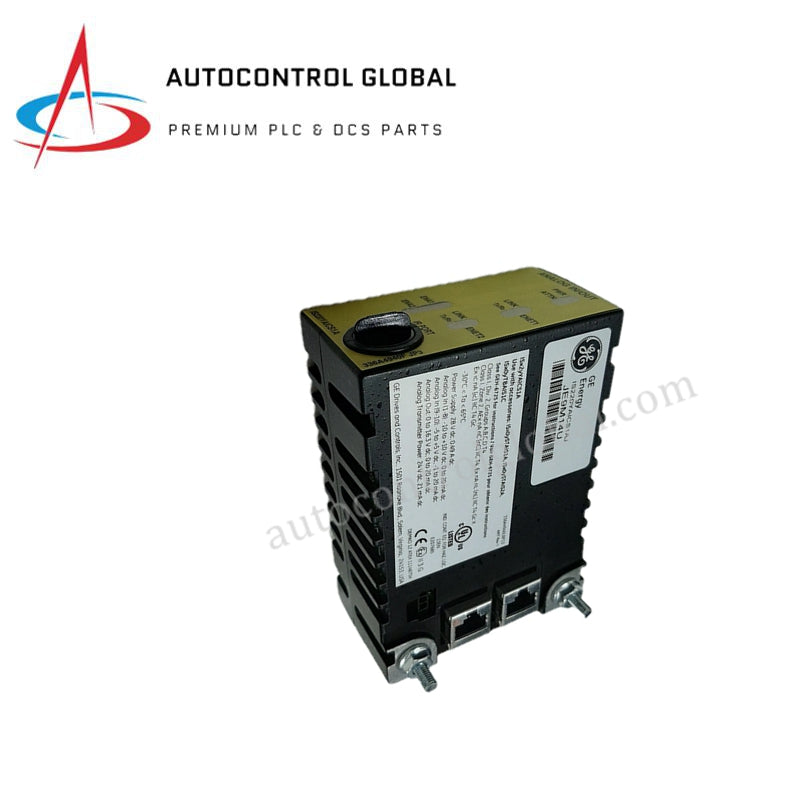

Scheda di uscita digitale GE IS420YD0AS1B Mark VIe

  • Manufacturer: GE Fanuc

  • Part Number: IS420YD0AS1B

  • Condition:New with Original Package

  • Product Type: Moduli di uscita digitali

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

Modulo di uscita digitale General Electric IS420YD0AS1B Mark VIe

Il modulo General Electric IS420YD0AS1B, catalogato anche come IS420YD0A Modulo di uscita discreta, è un componente hardware dedicato alla commutazione ad alta densità dei segnali discreti nelle piattaforme di controllo Mark VIe.

Specifiche hardware

Parametro Specifiche
Modello IS420YD0AS1B
Marca General Electric
Origine USA
Peso 1.1 kg
Dimensioni 267 mm x 216 mm x 38 mm
Temperatura di esercizio -30 °C a +70 °C
Consumo energetico Bus backplane a 28 VCC da 400 mA a 600 mA
Numero di uscite 32 canali (alta densità)
Tipo di uscita Transistor (collettore aperto, tipo sink)
Tensione di carico nominale 24 VCC (+/- 10%)
Corrente di carico nominale 0.5 A massimo per canale
Tempo di risposta Inferiore o uguale a 1 ms
Tensione di isolamento 1500 Vrms tra canale e backplane
Stato diagnostico 1 LED di alimentazione (verde), 32 LED di stato dei canali (rossi)

Backplane di controllo industriale e reti deterministiche

Il modulo General Electric IS420YD0AS1B interfaccia le uscite della logica digitale diretta con gli attuatori di campo tramite canali di commutazione a transistor a collettore aperto ad alta densità. I circuiti interni comunicano sulle reti Ethernet deterministiche Mark VIe, eseguendo i cambiamenti di stato delle uscite in 1 ms o meno, senza incorrere in ritardi del bus backplane.

Il modulo integra protocolli di compatibilità del firmware flash che verificano i codici di revisione hardware rispetto alle immagini runtime del controllore centrale prima di attivare i canali di uscita. Ogni percorso del transistor include la soppressione dei cortocircuiti e la protezione dallo spegnimento termico, mentre una barriera di isolamento da 1500 Vrms separa completamente i circuiti esterni dei carichi induttivi a 24 VCC dai componenti di elaborazione interni.

Domande frequenti

D: L'IS420YD0AS1B può pilotare direttamente carichi induttivi esterni?

R: Sì, ogni canale a collettore aperto pilota carichi a 24 VCC fino a 0.5 A continui. Tuttavia, è necessario installare diodi di ricircolo esterni ai capi delle bobine dei relè e dei solenoidi per sopprimere i picchi di tensione durante lo spegnimento del transistor.

D: La sostituzione del modulo sotto tensione è supportata per l'IS420YD0AS1B nei rack di controllo Mark VIe?

R: La sostituzione a caldo richiede la verifica dello stato dei collegamenti della scheda terminale e la disattivazione delle linee di alimentazione delle uscite. I tecnici sul campo devono seguire le corrette procedure di protezione dalle scariche elettrostatiche e confermare l'isolamento dell'alimentazione del sistema prima di estrarre il modulo.

D: In che modo il modulo indica le condizioni di guasto dei canali o la perdita dell'alimentazione delle uscite?

R: Il pannello frontale integra 32 LED rossi di stato dei canali che indicano gli stati delle uscite discrete, oltre a un LED verde di alimentazione che segnala la presenza di una tensione valida sul backplane e il funzionamento attivo dell'hardware.

Linee guida per l'installazione sul campo

Installare saldamente l'IS420YD0AS1B nell'apposito slot del rack dell'armadio Mark VIe utilizzando viti metalliche, per garantire la continuità della messa a terra del telaio. Verificare che la temperatura ambiente dell'armadio rimanga compresa tra -30 °C e +70 °C, con un'umidità relativa non condensante mantenuta tra il 5% e il 95%.

Instradare il cablaggio discreto di campo attraverso cavi schermati, assicurandosi che le schermature dei segnali siano collegate a terra in un singolo punto dell'armadio. Mantenere separate le linee di uscita a 24 VCC dai cavi di alimentazione CA ad alta tensione per evitare l'accoppiamento del rumore induttivo. Verificare sempre che i requisiti dei carichi esterni non superino 0.5 A per canale prima di applicare l'alimentazione di campo.
