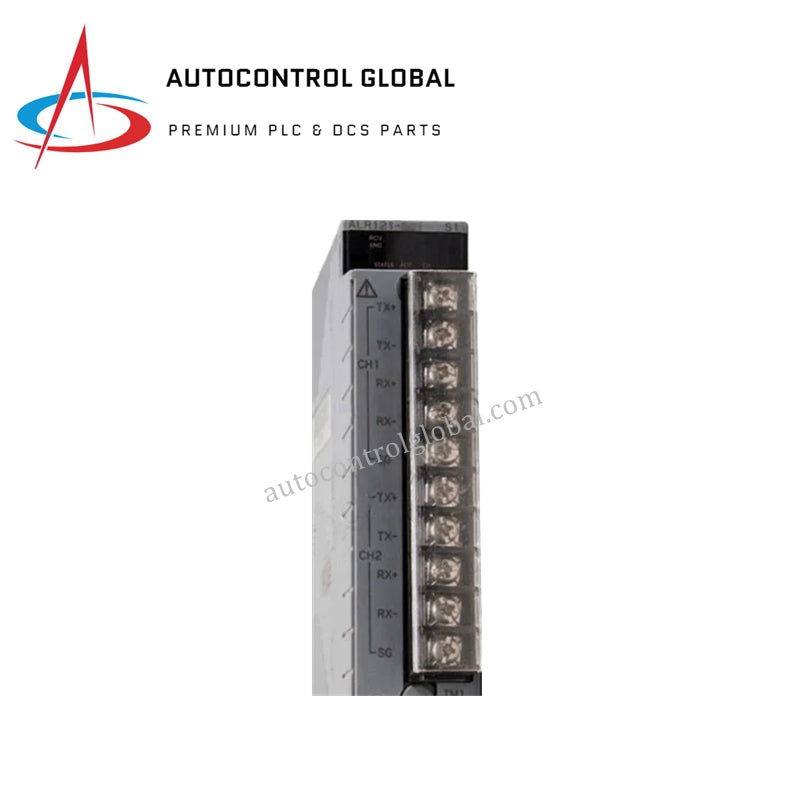

Modulo di comunicazione seriale originale nuovo Yokogawa ALR121-S00 disponibile in magazzino

Descrizione del Prodotto

Il Yokogawa ALR121-S00 è un modulo di comunicazione seriale progettato per applicazioni industriali. Supporta sia le interfacce RS-422 che RS-485, comunemente utilizzate in ambienti che richiedono una comunicazione robusta su distanze più lunghe o in condizioni elettriche rumorose.

Specifiche dell'Interfaccia

• ALR111: Utilizza lo standard RS-232C per la comunicazione punto a punto.
• ALR121: Supporta gli standard RS-422 e RS-485, consentendo connessioni sia punto a punto (RS-422) che multipunto (RS-485)

Metodi di Connessione

• ALR111: Solo connessione punto a punto.
• ALR121: Può essere configurato per comunicazione punto a punto usando RS-422 o comunicazione multipunto usando RS-485.

Funzioni di Comunicazione

• Modalità di funzionamento half-duplex, il che significa che i dati possono fluire in entrambe le direzioni ma non simultaneamente.

Metodo di Sincronizzazione

• Viene utilizzato il metodo di sincronizzazione start-stop per garantire una trasmissione dati accurata tra i dispositivi.

Velocità di Trasmissione

• Le velocità di trasmissione disponibili includono 1200, 2400, 4800, 9600, 19200 e 38400 bit per secondo (bps). La velocità effettiva dipende dalla funzione di comunicazione specifica, dai sottosistemi coinvolti e dal metodo di connessione scelto.

Dettagli di Trasmissione

• Codice di Trasmissione: Supportati formati ASCII o binari.
• Lunghezza del Carattere: 7 o 8 bit per carattere.
• Lunghezza del Bit di Stop: Possono essere selezionati 1 o 2 bit in base alle esigenze.
• Controllo di Parità: Opzioni includono nessuna parità, parità pari o parità dispari per il controllo degli errori.

Caratteristiche Aggiuntive

• Dopo il completamento della trasmissione dati, c'è un tempo di ritardo di 1 ms prima che il ricevitore possa iniziare ad accettare nuovi dati
• Distanza di Trasmissione: Fino a 15 metri per RS-232C e fino a 1200 metri di lunghezza totale estesa per RS-422/RS-485 utilizzando cablaggi appropriati.

Installazione e Cablaggio

• Il modulo può essere montato su diversi tipi di rack inclusi ANB10, ANB11, ANR10, AFF50, AFV10, AFV30 e AFV40.
• Il cablaggio I/O utilizza cavi come AKB131, AKB132, AKB133, AKB134 o cavi schermati come AKB161 o AKB162.
• Le connessioni sono effettuate tramite connettori femmina D-sub a 9 pin o morsettiere fissate con viti M4.

Caratteristiche Elettriche

• Consumo di Corrente: 0,5A.
• Peso: Circa 0,3 kg.
