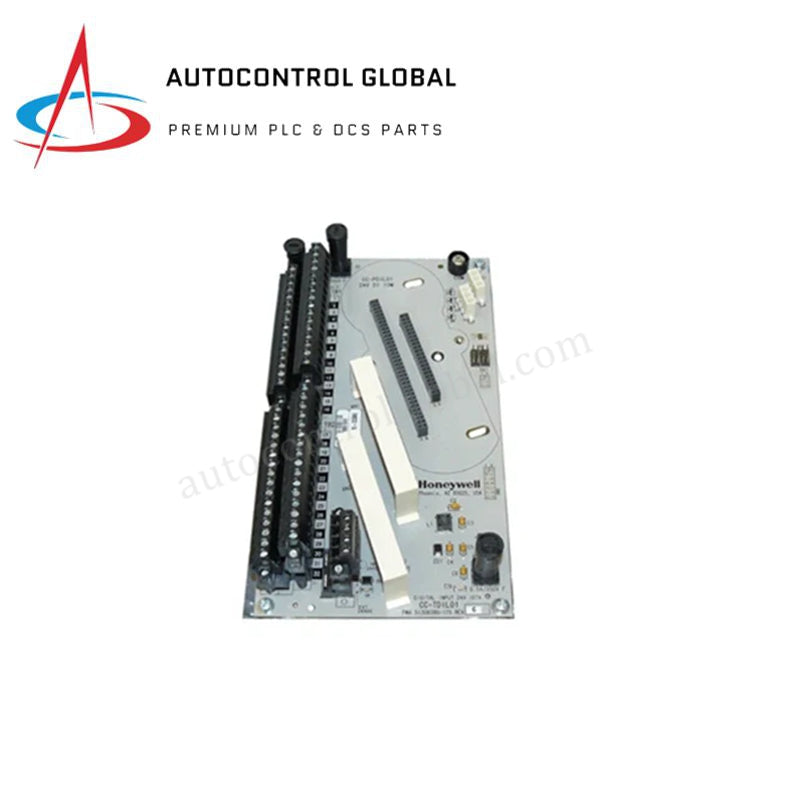

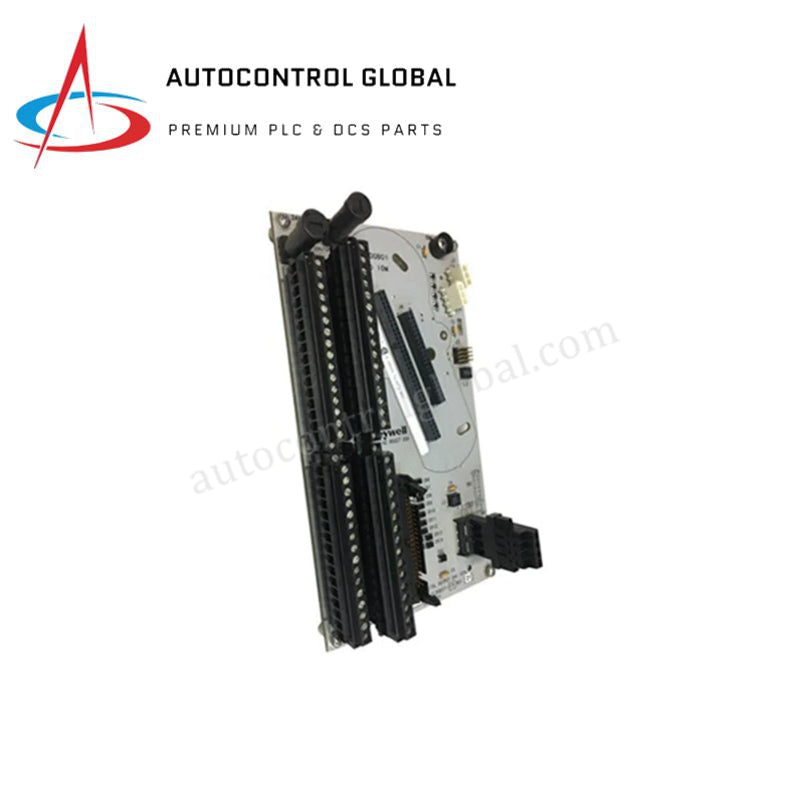

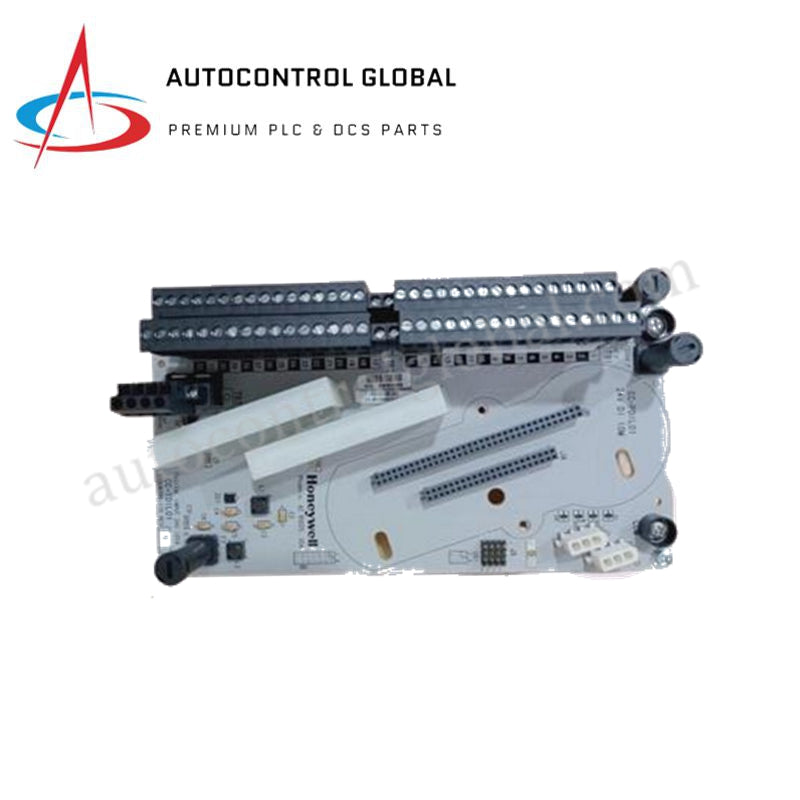

Modulo di ingresso analogico ridondante Honeywell CC-TAIX61 Serie 8 Rosso
Manufacturer: Honeywell
Condition：New with Original Package
Product Type: Moduli di ingresso analogico
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo Honeywell CC-TAIX61 Serie 8
Il Honeywell CC-TAIX61, noto anche come CC-TAIX61 Redundant Analog Input IOTA, funziona come componente hardware dedicato all'acquisizione isolata di segnali analogici all'interno delle piattaforme Experion PKS, C300 e TPS/TDC 3000.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | CC-TAIX61 (Numero di Parte 51307077-175) |
| Marca | Honeywell |
| Origine | USA |
| Peso | 0,6 kg |
| Dimensioni | 267 x 178 x 52 mm |
| Temperatura di esercizio | -40 a +70 °C |
| Consumo energetico | Circa 10 W |
| Tipo di modulo | Redundant Analog Input IOTA (Serie 8) |
| Numero di canali | 16 canali di ingresso analogico |
| Tipi di segnale in ingresso | 4-20 mA, 0-20 mA, 0-10 V, +/-10 V |
| Risoluzione | Conversione A/D a 16 bit |
| Precisione | +/-0,1% a +/-0,2% della scala completa |
| Impedenza di ingresso | > 250 ohm (corrente), > 1 M ohm (tensione) |
| Isolamento | Isolamento galvanico canale-backplane a 2500 Vrms |
| Tempo di scansione | <= 50 ms per canale |
| Alimentazione | 24 VDC |
| Protezione ambientale | Rivestimento conformale G3 (resistente alla corrosione) |
Proprietà di Controllo di Processo e Strumentazione DCS
Operando all’interno dell’architettura Honeywell Experion PKS, questa unità di esecuzione integra parametri di isolamento galvanico canale-backplane a 2500 Vrms per sopprimere i loop di terra di campo e proteggere gli strati di elaborazione del backplane di sistema. Il componente digitalizza i segnali in ingresso tramite convertitori ad alta precisione a 16 bit, mantenendo la compatibilità con trasmettitori HART a loop 4-20 mA e con diversi livelli di tensione (+/-10 V e 0-10 V). Supporta configurazioni ridondanti 1:1 su speciali Input Output Termination Assemblies (IOTA), garantendo una scansione deterministica su tutti i 16 canali entro una finestra massima di 50 ms per canale.
Domande Frequenti
D: Il CC-TAIX61 supporta la sostituzione del modulo online durante le operazioni di processo attive?
R: Sì. L’hardware supporta completamente le operazioni hot-swap, permettendo di rimuovere e sostituire un modulo di ingresso analogico guasto senza interrompere il tracciamento del loop di campo o la fornitura di alimentazione al backplane di sistema.
D: Quale classificazione ambientale ha la scheda del modulo?
R: La scheda presenta un rivestimento conformale G3 applicato in fabbrica, che si adatta a ambienti industriali severi prevenendo l’ossidazione precoce e la corrosione dovuta a umidità ambientale e contaminanti chimici.
D: Come gestisce il modulo la rottura di un filo di campo o un segnale inferiore a 4 mA?
R: La diagnostica interna esegue automaticamente il monitoraggio di circuito aperto e di segnale fuori scala (sotto o sopra il range), inviando registri di guasto alla base del controller C300 per bloccare la trasmissione di dati non validi.
Linee Guida per l’Installazione in Campo
Montare l’assemblaggio della base IOTA Serie 8 direttamente su una guida DIN standard pulita e messa a terra all’interno dell’involucro di terminazione strumenti. Prima di inserire il modulo hardware CC-TAIX61 nella sua posizione attiva di terminazione, verificare che la linea di alimentazione a 24 VDC corrisponda ai valori nominali di tracciamento. Terminare tutti i loop di tensione multi-range e i cavi di ingresso 4-20 mA alle file di morsetti a vite utilizzando conduttori schermati a coppie intrecciate. Collegare tutte le schermature dei cavi al bus di terra strumenti designato all’interno dell’involucro in un unico punto di terminazione; evitare percorsi di schermatura a doppia estremità per prevenire correnti di terra che interferiscano con la fase di traduzione analogica a 16 bit.
