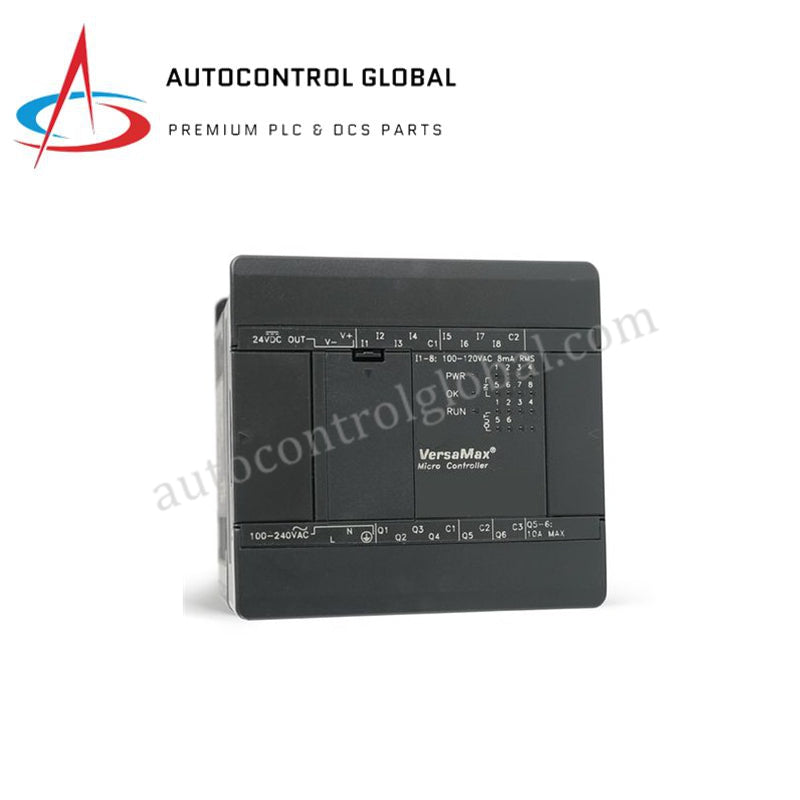

Modulo di espansione dell’uscita analogica GE Micro IC200UEX122-B
Manufacturer: GE Fanuc
-
Part Number: IC200UEX122-B
Condition：New with Original Package
Product Type: Moduli di uscita analogica
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo di espansione GE IC200UEX122-B VersaMax Micro
Il GE IC200UEX122-B, catalogato anche come modulo di espansione per uscite analogiche IC200UEX122, è un componente hardware dedicato alla generazione di segnali di campo e alla conversione digitale-analogica all'interno delle piattaforme GE Fanuc VersaMax Micro. I tecnici collegano questa unità di espansione direttamente a un PLC base VersaMax Micro per convertire i registri del processore interno in uscite fisiche di campo. La logica interna gestisce due canali di uscita analogici configurabili, in grado di fornire segnali di controllo da 0-10 VCC o 4-20 mA, oltre a una capacità supplementare di espansione dei canali tramite bus di espansione dedicati.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC200UEX122-B (IC200UEX122) |
| Marchio | GE Fanuc / Emerson |
| Origine | USA |
| Peso | 0,54 kg (1,19 libbre) |
| Dimensioni | 100 x 80 x 20 mm (oppure gruppo da 95 x 76 x 90 mm) |
| Temperatura di esercizio | da -40 °C a +70 °C (limiti standard da 0 °C a +60 °C) |
| Consumo energetico | Ingresso ausiliario a 24 VCC |
| Compatibilità di sistema | PLC base VersaMax Micro |
| Canali di uscita | 2 uscite analogiche (0-10 VCC o 4-20 mA) |
| Punti I/O ausiliari | 22 totali (12 ingressi CC, 10 uscite a relè) |
| Portata delle uscite a relè | 1 A massimo per canale a relè |
| Protocollo di comunicazione | Connettività Modbus TCP/IP / bus di espansione |
| Isolamento | Isolatori ottici per la protezione dai transitori |
| Montaggio | Guida DIN da 35 mm o montaggio diretto su pannello |
Velocità di comunicazione del bus del backplane e scalabilità deterministica della rete
Il modulo di espansione si basa su una stretta sincronizzazione del clock tramite l'interfaccia di espansione locale, per rispettare i vincoli di velocità di comunicazione del bus del backplane nei rack VersaMax Micro. I circuiti di generazione dei segnali ad alta velocità elaborano i frame di comando inviati dal controller principale ed eseguono gli aggiornamenti ai circuiti di controllo degli azionamenti a valle senza jitter temporale sul bus. Gli isolatori ottici integrati proteggono i processori sul lato logico dai picchi di tensione e dai disturbi sul lato campo. Inoltre, i controlli automatici di compatibilità del firmware impediscono errori di configurazione quando si aggiungono unità di espansione ai gruppi base esistenti.
Domande frequenti
D: Il modulo di espansione IC200UEX122-B può eseguire la logica di controllo come unità autonoma indipendente?
R: No, l'hardware non dispone di un'unità centrale di elaborazione indipendente e deve essere collegato direttamente a un PLC base VersaMax Micro per funzionare.
D: Quali misure di protezione consentono di isolare il rumore elettrico sul lato campo dai circuiti logici?
R: La scheda integra optoisolatori tra i terminali di collegamento sul lato campo e le linee della logica interna, fornendo un isolamento ottico contro le sovratensioni transitorie industriali.
D: Come configurano gli installatori i singoli canali analogici per le modalità di controllo in tensione o in corrente?
R: I tecnici impostano elettronicamente i parametri operativi dei canali nel software di programmazione del PLC, assegnando a ciascun circuito un intervallo di uscita da 0-10 VCC oppure da 4-20 mA.
Linee guida per l'installazione sul campo
I tecnici devono montare il modulo su una guida DIN da 35 mm oppure fissarlo al pannello posteriore con viti di montaggio prima di collegare il cavo a nastro di espansione al controller base. Lasciare almeno 50 mm di spazio libero sopra e sotto il telaio dell'unità per consentire un adeguato raffreddamento per convezione naturale. Far passare i cavi di alimentazione ausiliaria a 24 VCC in canaline separate, lontano dai cavi di alimentazione CA ad alta corrente, per evitare distorsioni del segnale. Collegare a terra tutte le schermature dei cavi direttamente alla barra di terra del pannello centrale utilizzando morsetti di messa a terra a bassa impedenza prima di alimentare il quadro.
