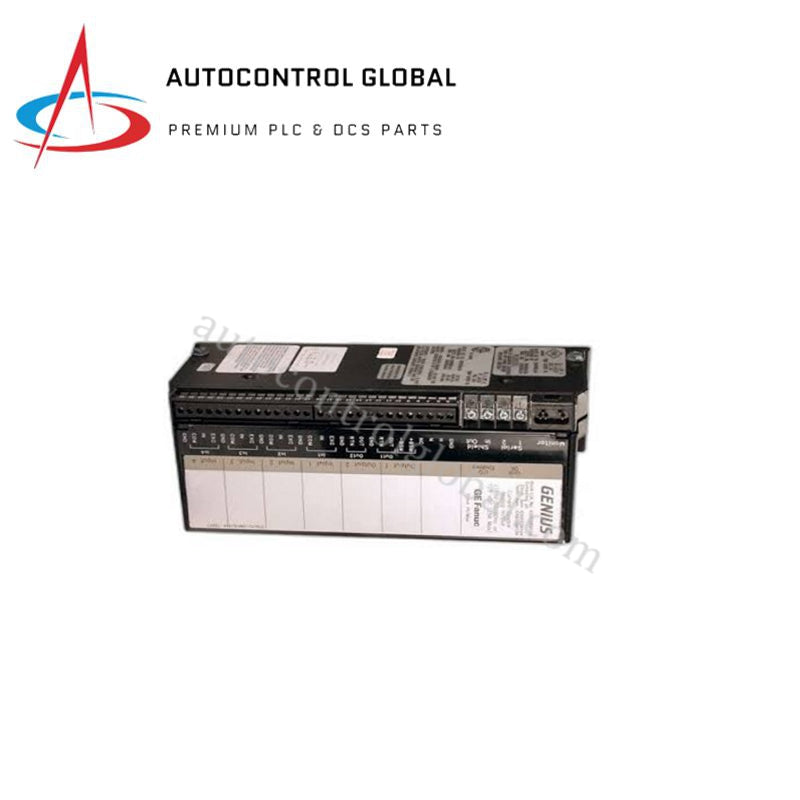

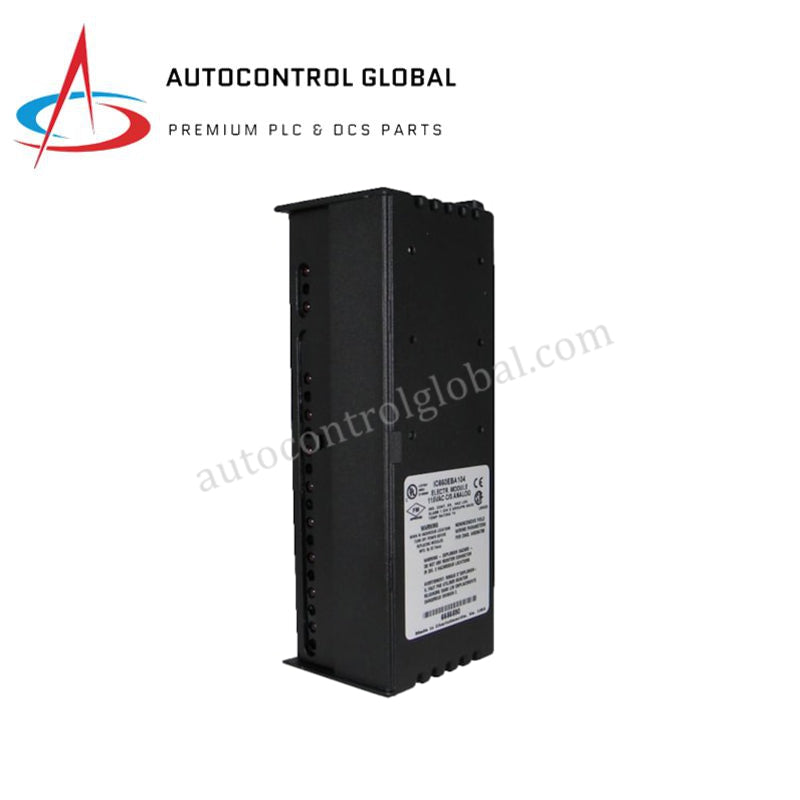

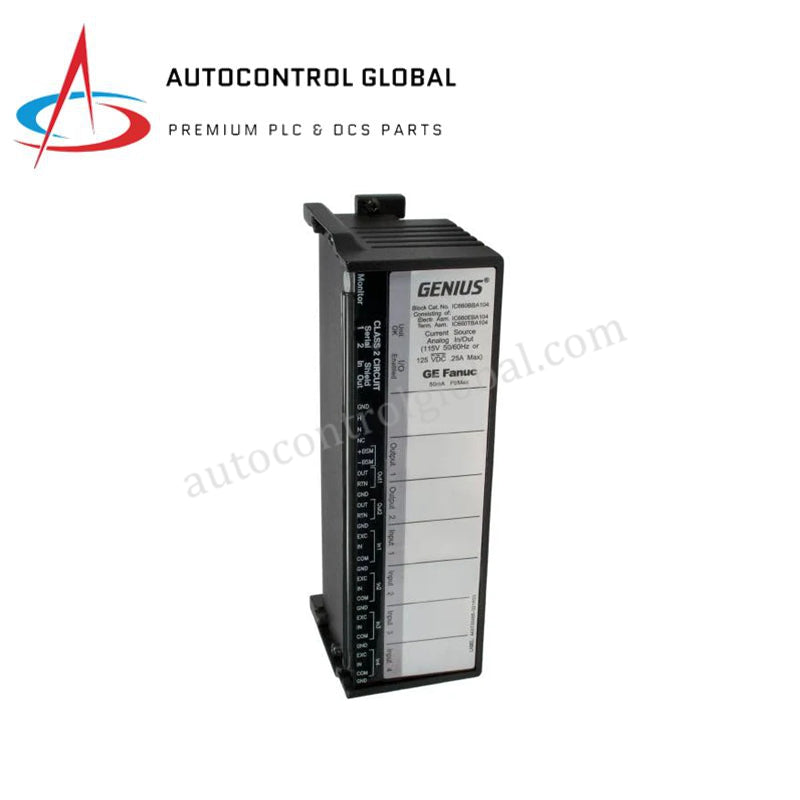

IC660BBA104 GE Fanuc Genius I/O Modulo di ingresso/uscita analogico
Manufacturer: GE Fanuc
-
Part Number: IC660BBA104
Condition：New with Original Package
Product Type: Blocchi di ingresso e uscita analogici
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Blocco analogico Genius I/O GE IC660BBA104
Il GE IC660BBA104, catalogato anche come IC660BBA104 Blocco di ingressi/uscite analogici, funziona come componente hardware dedicato alla digitalizzazione diretta dei segnali dei sensori e all'esecuzione all'interno delle architetture di rete Genius I/O.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC660BBA104 |
| Marca | GE Fanuc |
| Origine | USA |
| Peso | 3,88 libbre (1,76 kg) |
| Dimensioni | 8,83 x 3,56 x 4,42 pollici |
| Temperatura di esercizio | Da 0 a 60 °C |
| Consumo energetico | 12 watt |
| Alimentazione del blocco (nominale) | 115 V CA / 125 V CC |
| Alimentazione del blocco (intervallo di ingresso) | 93-132 V CA / 105-145 V CC |
| Canali di ingresso | 6 ingressi con sorgente di corrente |
| Canali di uscita | 2 uscite |
| Intervallo del segnale di ingresso | 4-20 mA |
| Risoluzione del segnale di ingresso | 1 uA |
| Risoluzione del segnale di uscita | 6 uA |
| Precisione degli ingressi | 0,1% della lettura a fondo scala |
| Precisione delle uscite | 0,15% della lettura a fondo scala |
| Tempo di conversione degli ingressi | Da 16,6 ms a 400 ms (selezionabile) |
| Isolamento tra blocchi | 1500 V RMS |
| Interfaccia bus | Bus seriale Genius RS-485 |
| Indicatori di stato | LED Unità OK, I/O abilitati |
Bus del backplane e determinismo della rete
L'IC660BBA104 si basa sul protocollo proprietario del bus seriale Genius RS-485 per stabilire comunicazioni deterministiche con passaggio del token nelle reti di controllo industriale. L'integrazione I/O ad alta densità richiede un'esecuzione rigorosa dei tempi dei pacchetti, consentendo alle misurazioni di campo di essere trasmesse ai PLC host, come la Serie 90-30 o 90-70, senza degrado della latenza del backplane. La compatibilità della memoria flash del firmware interno garantisce che i parametri configurabili, come i tempi del filtro di conversione degli ingressi compresi tra 16,6 ms e 400 ms, si sincronizzino direttamente con la logica diagnostica del blocco, mantenendo al contempo gli stati dei canali galvanicamente isolati dai loop di terra della rete.
Domande frequenti
D: In che modo l'isolamento tra i blocchi influisce sulle condizioni di guasto a terra?
R: L'isolamento di 1500 V tra i blocchi interrompe i percorsi elettrici continui tra i loop dei sensori di campo e la rete bus Genius RS-485. Ciò impedisce che sovratensioni transitorie o disturbi di modo comune sulla terra si propaghino al controller centrale.
D: Cosa accade agli stati delle uscite durante un'interruzione della comunicazione sul bus seriale?
A: Quando la trasmissione seriale si interrompe, il microprocessore integrato rileva un timeout del bus e forza le uscite in uno stato preconfigurato di sicurezza oppure mantiene l'ultimo valore valido, in base alla configurazione software, impedendo movimenti indesiderati degli attuatori.
Linee guida per l'installazione sul campo
Montare l'IC660BBA104 verticalmente su un sottopannello metallico collegato a terra per massimizzare il raffreddamento per convezione naturale attraverso la struttura del dissipatore di calore dell'involucro. Assicurarsi che tutti i cavi della rete Genius RS-485 utilizzino un doppino intrecciato schermato, collegando il filo di drenaggio dello schermo esclusivamente al terminale di terra designato del blocco bus per evitare correnti di terra circolanti. Spellare i fili di ingresso secondo le specifiche e serrare saldamente i terminali di campo per garantire un contatto a bassa resistenza per i collegamenti dei loop da 4-20 mA. Mantenere una distanza minima di 2 pollici su tutti i lati per la dissipazione termica passiva e il passaggio dei cablaggi di campo.
