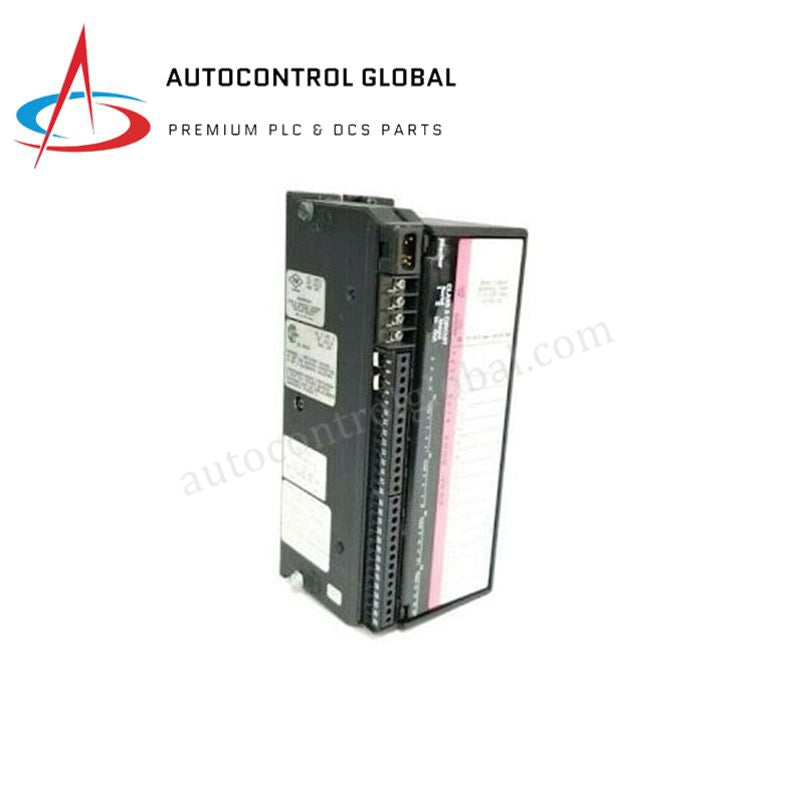

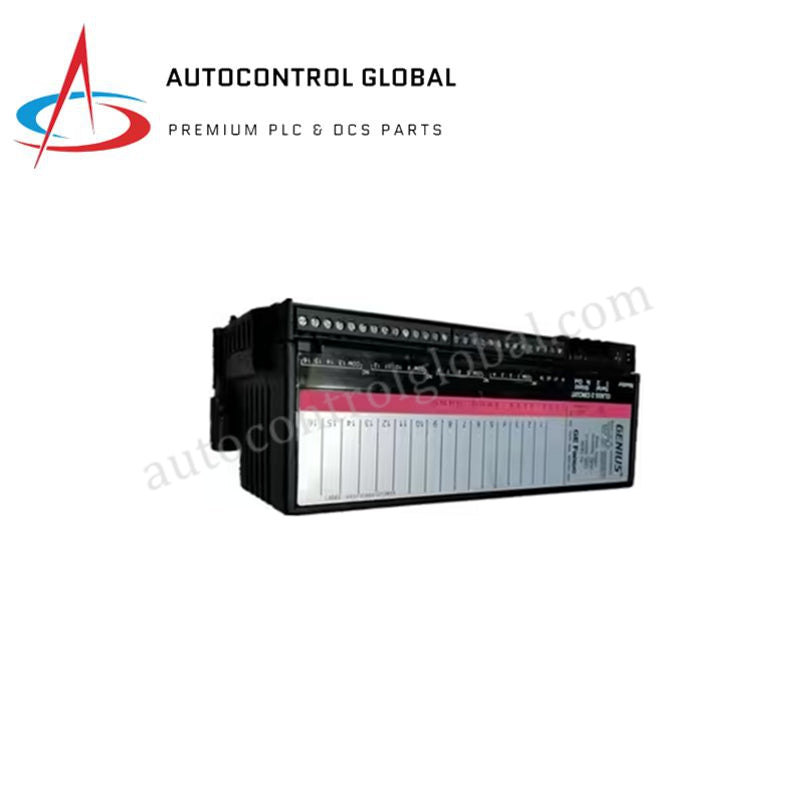

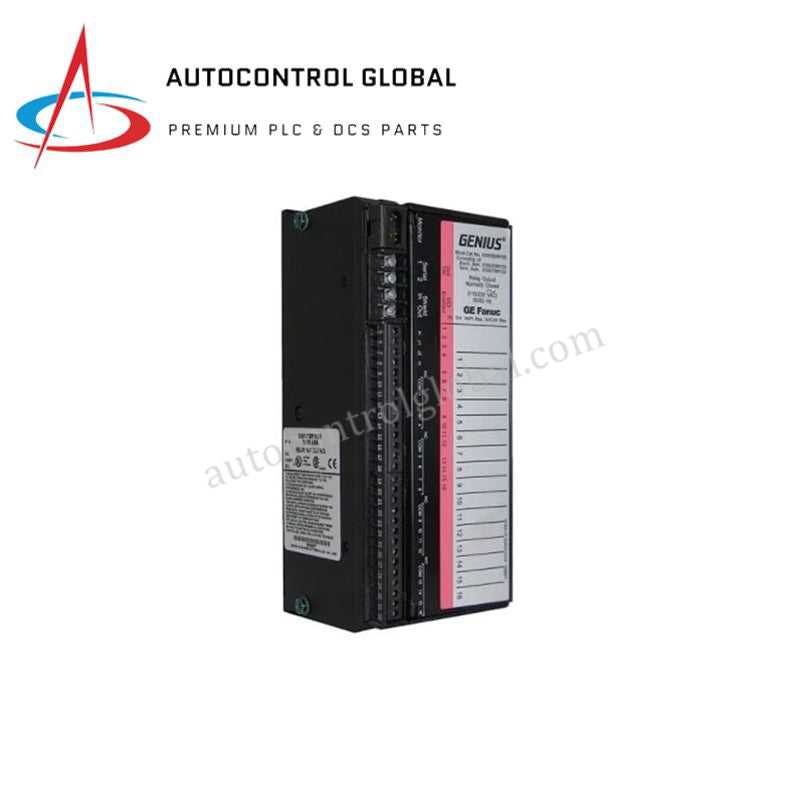

IC660TBR101 Blocco terminale per moduli I/O Genius GE Fanuc
Manufacturer: GE Fanuc
-
Part Number: IC660TBR101
Condition：New with Original Package
Product Type: Assiemi terminali
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Gruppo terminale I/O Genius GE Fanuc IC660TBR101
Configurato per la terminazione del cablaggio di campo e il instradamento dei segnali nelle reti I/O GE Genius, il GE Fanuc IC660TBR101 (gruppo terminale IC660TBR101) consente il collegamento fisico ed elettrico diretto. Collega i segnali della strumentazione di campo e degli attuatori direttamente ai blocchi I/O Genius compatibili, come i moduli di uscita a relè IC660BBR101 e IC660EBR101.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC660TBR101 |
| Marca | GE Fanuc |
| Origine | USA |
| Peso | 0,26 kg (0,56 libbre) |
| Dimensioni | 130 x 50 x 115 mm |
| Temperatura di esercizio | Da 0 a 60 °C |
| Temperatura di stoccaggio | Da -40 a 100 °C |
| Intervallo di umidità | Dal 5 al 95% UR, senza condensa |
| Tipo di prodotto | Blocco gruppo terminale |
| Linea di prodotto | Genius I/O |
| Capacità del circuito | 32 posizioni terminali (16 circuiti di uscita a relè) |
| Tensione nominale | 115/230 V CA, selezionabile |
| Assorbimento del blocco | 87 mA a 115 V CA |
| Intervallo del cablaggio di campo | Rame da 22 a 12 AWG (morsetti a vite) |
| Compatibilità del sistema | Blocchi I/O Genius IC660BBR101, IC660EBR101 |
Caratteristiche del controllo industriale e del backplane
Il modello IC660TBR101 mantiene un allineamento meccanico preciso con il gruppo elettronico I/O Genius, preservando la velocità del bus di comunicazione del backplane e l'integrità del connettore del backplane. Separando il cablaggio di campo e collegandolo direttamente alla base del gruppo terminale, i tecnici possono sostituire il modulo del blocco I/O accoppiato senza interferire con i collegamenti del cablaggio di campo. Inoltre, la disposizione a 32 posizioni garantisce la scalabilità della densità I/O negli armadi di controllo ad alta densità, mantenendo al contempo l'isolamento galvanico dei segnali tra i circuiti a relè CA ad alta tensione adiacenti.
Domande frequenti
D: È possibile sostituire il blocco elettronico senza scollegare il cablaggio di campo?
R: Sì. L'alloggiamento del modello IC660TBR101 supporta la rimozione a caldo, consentendo di scollegare indipendentemente il blocco I/O Genius attivo e lasciando intatti tutti i 32 collegamenti del cablaggio di campo sulla scatola terminale.
D: Quali sono i limiti relativi alla sezione dei cavi per le viti dei terminali?
R: I morsetti a vite accettano conduttori in rame rigidi o flessibili da 22 AWG a 12 AWG (da 14 a 22 AWG standard per posizione).
Linee guida per l'installazione in campo
- Orientamento di montaggio: Montare il gruppo verticalmente o orizzontalmente su un pannello piano dell'armadio di controllo utilizzando la ferramenta di montaggio standard prima di inserire il blocco elettronico.
- Coppia di serraggio e schermatura del cablaggio: Spellare i conduttori per 8 mm. Serrare le viti dei terminali con un cacciavite a taglio applicando una coppia di 0,5-0,6 Nm. Mantenere una separazione rigorosa tra le linee dei relè ad alta tensione da 115/230 V CA e i cavi logici CC a bassa tensione per ridurre le interferenze elettromagnetiche (EMI).
- Requisiti di messa a terra: Instradare i fili di drenaggio della schermatura verso una barra collettrice di terra principale a bassa impedenza nel pannello. Non collegare a margherita le messe a terra delle schermature tra i blocchi terminali, per prevenire i loop di terra.
