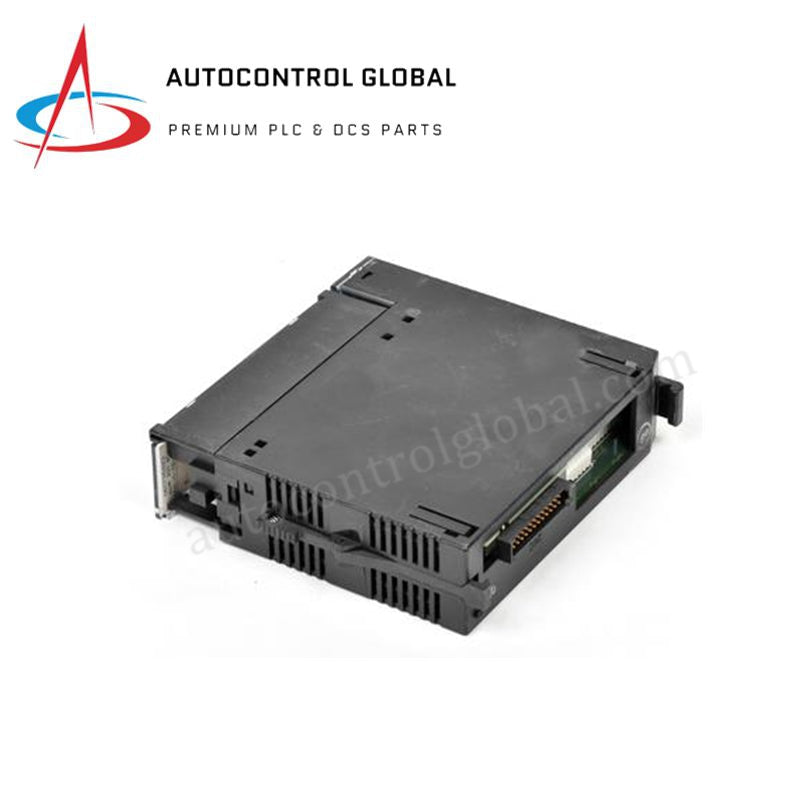

Moduli di comunicazione GE Serie 90-30 IC693CMM302P
Manufacturer: GE Fanuc
-
Part Number: IC693CMM302P
Condition：New with Original Package
Product Type: Moduli di comunicazione
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo di comunicazione Genius potenziato GE Fanuc IC693CMM302P della serie 90-30
Il modulo di comunicazione Genius potenziato GE Fanuc IC693CMM302P, catalogato anche come IC693CMM302, è un componente hardware dedicato al trasferimento globale di dati peer-to-peer all'interno delle piattaforme PLC della serie 90-30. Installato in uno slot opzionale standard su una base CPU, di espansione o remota, il modulo trasferisce fino a 128 byte di dati trasmessi e 128 byte di dati ricevuti attraverso reti bus Genius con passaggio del token, senza gravare sul ciclo di scansione della CPU principale.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC693CMM302P |
| Marchio | GE Fanuc |
| Origine | Produzione industriale standard |
| Peso | 0,35 kg |
| Dimensioni | 130 x 33 x 120 mm |
| Temperatura di esercizio | Da 0 a 60 °C |
| Consumo energetico | <300 mA a 5 V CC dal backplane |
| Modello base | IC693CMM302 |
| Capacità dati globali | 128 byte trasmessi, 128 byte ricevuti per modulo |
| Protocollo di rete | Bus Genius peer-to-peer con passaggio del token / interfacce Ethernet |
| Numero massimo di nodi di rete | 31 dispositivi per bus Genius (fino a 62 dispositivi per PLC con due moduli) |
| Classe di isolamento | Isolamento a 1500 V CC |
| Tipi di memoria supportati | %G, %I, %Q, %AI, %AQ, %R |
| Diagnostica | LED di stato (OK, COM) |
Velocità di comunicazione del bus backplane e compatibilità con il firmware flash
Il modulo IC693CMM302P scambia pacchetti di dati globali direttamente attraverso il bus backplane, preservando la velocità di comunicazione del bus backplane e mantenendo al contempo una sincronizzazione deterministica dei dati in tempo reale tra rack distribuiti. L'elaborazione dedicata integrata scarica l'esecuzione del protocollo di rete dal processore host, mentre la compatibilità con il firmware flash garantisce il perfetto allineamento delle istruzioni con i controller PLC delle serie 90-30, 90-70 e Six nelle diverse revisioni del sistema.
Domande frequenti
D: In che modo il modulo IC693CMM302P gestisce la sostituzione a caldo o le restrizioni relative agli slot della baseplate durante la manutenzione?
R: Il modulo IC693CMM302P deve essere installato o rimosso esclusivamente quando l'alimentazione della baseplate è completamente disinserita. Occupa un singolo slot I/O e funziona in qualsiasi slot, ad eccezione dello slot dedicato alla CPU sulle baseplate con slot.
D: Qual è la capacità massima di nodi supportata quando si utilizza il modulo IC693CMM302P in un sistema della serie 90-30?
R: Un singolo modulo IC693CMM302P collega fino a 31 dispositivi sul bus Genius. Installando due moduli in un singolo rack PLC, la capacità totale di nodi supportata aumenta fino a 62 dispositivi.
Linee guida per l'installazione sul campo
- Assicurarsi che l'alimentazione del backplane del sistema sia completamente scollegata prima di inserire o fissare il modulo di comunicazione nello slot rack selezionato.
- Instradare il cavo a doppino intrecciato schermato del bus Genius lontano dalle linee di alimentazione CA ad alta tensione e dalle canaline di uscita degli azionamenti a frequenza variabile, per ridurre al minimo le interferenze.
- Terminare entrambe le estremità fisiche della rete del bus Genius utilizzando resistori di terminazione da 75 Ohm o 100 Ohm, adeguati all'impedenza del cavo.
- Collegare il filo di drenaggio della schermatura del cavo direttamente a un punto di terra di protezione del quadro elettrico pulito, per mantenere le prestazioni di isolamento galvanico a 1500 V CC.
