Scheda tecnica e manuale tecnico IC693CPU374 GE Fanuc Serie 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693CPU374-GV
Condition：New with Original Package
Product Type: Processori CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

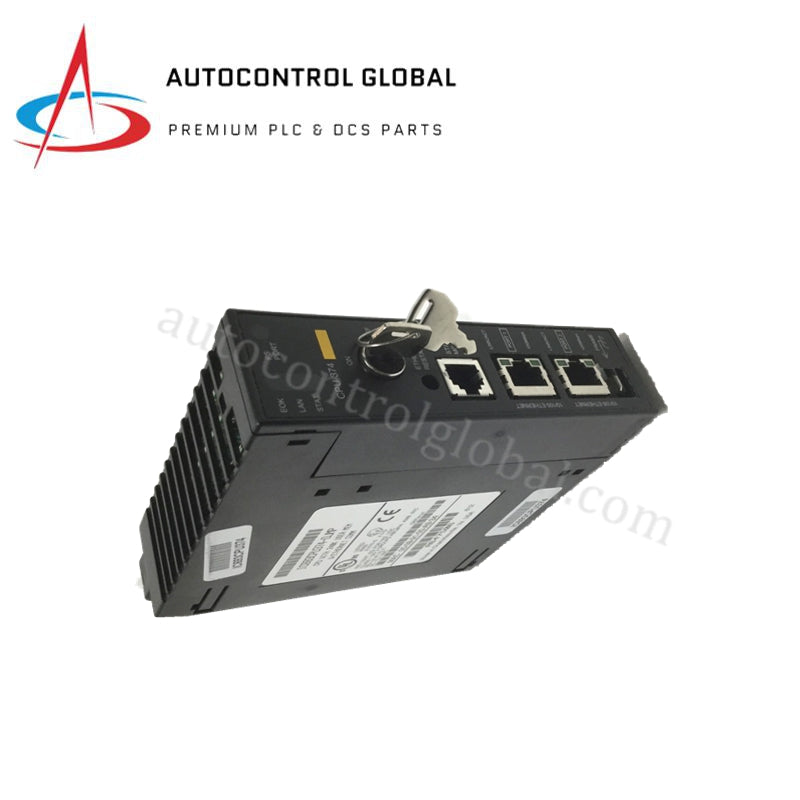

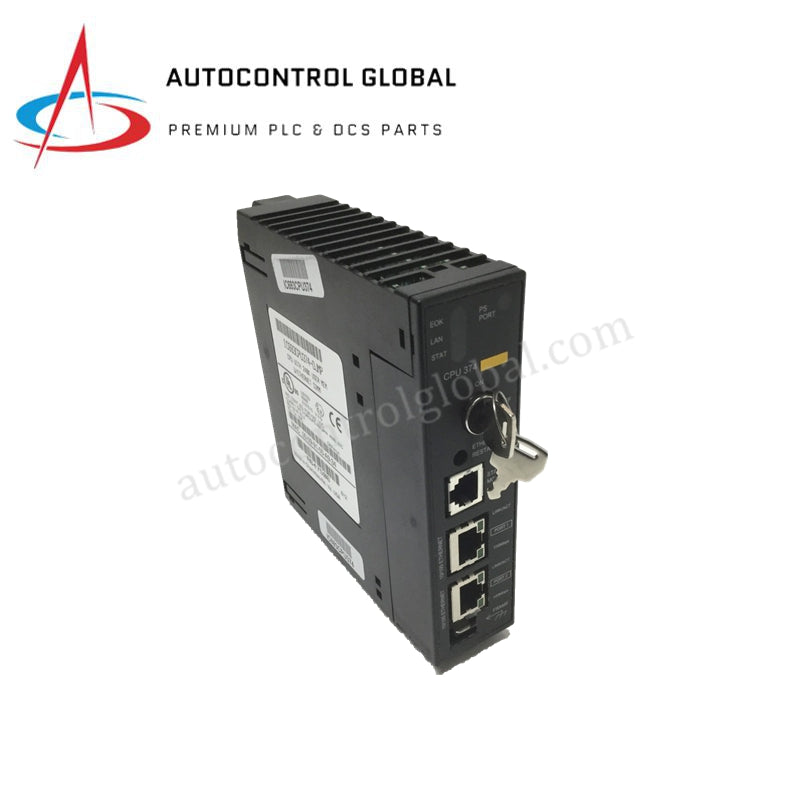

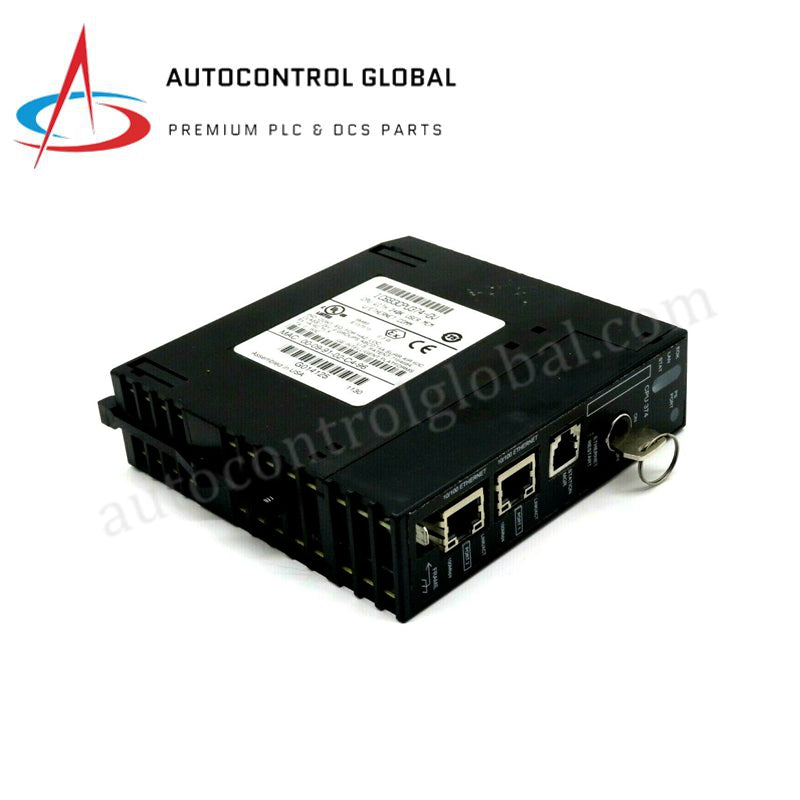

Modulo CPU GE Fanuc IC693CPU374 Serie 90-30
Il GE Fanuc IC693CPU374-GV, noto anche come modulo CPU IC693CPU374, funziona come componente hardware dedicato all’esecuzione della logica utente e alla gestione del trasferimento dati di rete all’interno delle piattaforme PLC Serie 90-30.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC693CPU374-GV |
| Marca | GE Fanuc / Emerson |
| Origine | USA |
| Peso | 0,51 kg (1,13 lbs) |
| Dimensioni | Formato standard rack Serie 90-30 |
| Temperatura di esercizio | 0 a 60 °C |
| Consumo energetico | 1,9 A @ 5 VDC (assorbimento nominale backplane) |
| Velocità processore | 133 MHz esecuzione base / 200 MHz co-processore Ethernet |
| Memoria utente | 240 KB memoria logica utente |
| Capacità I/O | 4.096 punti I/O discreti |
| Interfaccia Ethernet | Switch integrato con 2 connettori RJ45 (1 indirizzo IP, 10/100 Mbps) |
| Interfaccia seriale | 1 porta RS-232 DCE / 1 porta seriale RS-485 (da 1200 a 115200 bps) |
| Protocolli di rete | TCP/IP, SRTP, Modbus TCP/IP |
| Tempo di esecuzione logica | 0,2 µs per istruzione booleana |
| Conservazione memoria | Backup con batteria al litio |
| Temperatura di stoccaggio | -40 a 85 °C |
Comunicazione di rete e compatibilità firmware flash
L’IC693CPU374-GV integra un’architettura a doppio processore per mantenere tempi di ciclo logico stabili insieme a operazioni di rete simultanee. Il modulo si basa su una precisa compatibilità del firmware flash tra il runtime di controllo principale e il sottosistema Ethernet integrato per evitare perdite di pacchetti dati durante lo scambio periodico.
Lo switch integrato che supporta topologie di rete a catena (daisy-chain) instrada le reti deterministiche Profinet o EtherNet/IP direttamente attraverso il processore di comunicazione, separando il traffico Ethernet industriale dal bus backplane centrale. Assicurare baseline firmware corrispondenti previene il degrado della latenza di velocità di comunicazione e consente l’esecuzione completa della programmazione PLC, configurazione e servizi diagnostici senza interrompere i cicli di controllo attivi.
Domande frequenti
D: L’IC693CPU374-GV supporta lo hot-swapping o la rimozione a caldo?
R: No. L’architettura backplane della Serie 90-30 richiede un’isolamento elettrico completo prima dell’inserimento o rimozione del modulo. Tentare di sostituire il modulo CPU con alimentazione attiva causerà corruzione della memoria, errori sul bus e potenziali danni hardware.
D: Come viene protetta la memoria volatile in caso di perdita completa dell’alimentazione del rack principale?
R: La memorizzazione del programma e le variabili della logica utente sono mantenute tramite un pacco batteria al litio sostituibile collegato alla faccia frontale del modulo. Se la tensione della batteria scende sotto la soglia critica, i LED diagnostici attiveranno un guasto I/O, indicando che la conservazione della memoria è a rischio nel prossimo ciclo di alimentazione.
D: Qual è la funzione tecnica delle due porte RJ45 se il modulo utilizza un solo indirizzo IP?
R: Le due porte sono collegate a uno switch Ethernet integrato. Questa configurazione permette topologie di rete lineari o a catena tra nodi PLC adiacenti senza necessità di uno switch di rete esterno indipendente.
Linee guida per l’installazione in campo
- Fissaggio al telaio: Assicurarsi che l’alimentazione del rack sia disattivata. Inserire il modulo nello slot designato della base Serie 90-30, assicurandosi che il gancio posteriore pivotante si agganci correttamente alla tacca del telaio prima di fissare la chiusura inferiore.
- Messa a terra della schermatura: Collegare le schermature dei cavi Ethernet in rame alla carcassa metallica esterna dei connettori RJ45 per mettere a terra i disturbi elettrici transitori tramite la struttura del backplane.
- Separazione delle comunicazioni seriali: Instradare i cavi di comunicazione seriale RS-232/RS-485 lungo percorsi fisici lontani dai cavi di alimentazione trifase o dalle uscite di azionamenti motore per evitare interferenze da induzione.
- Convezione termica: Mantenere le distanze verticali raccomandate dal produttore intorno all’assemblaggio del rack PLC per permettere il flusso d’aria ambiente attraverso le prese di raffreddamento passive.
