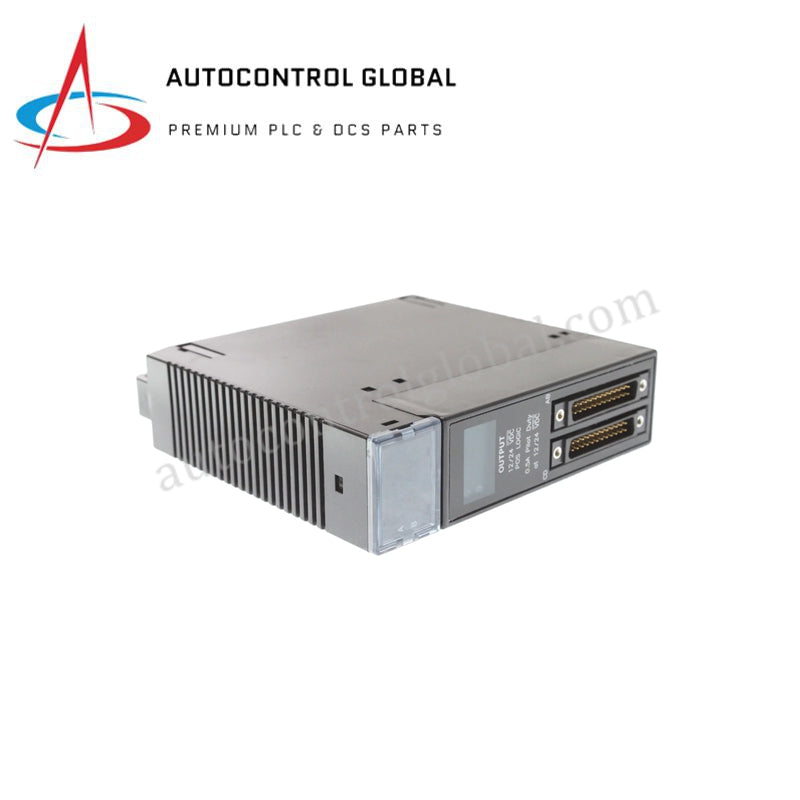

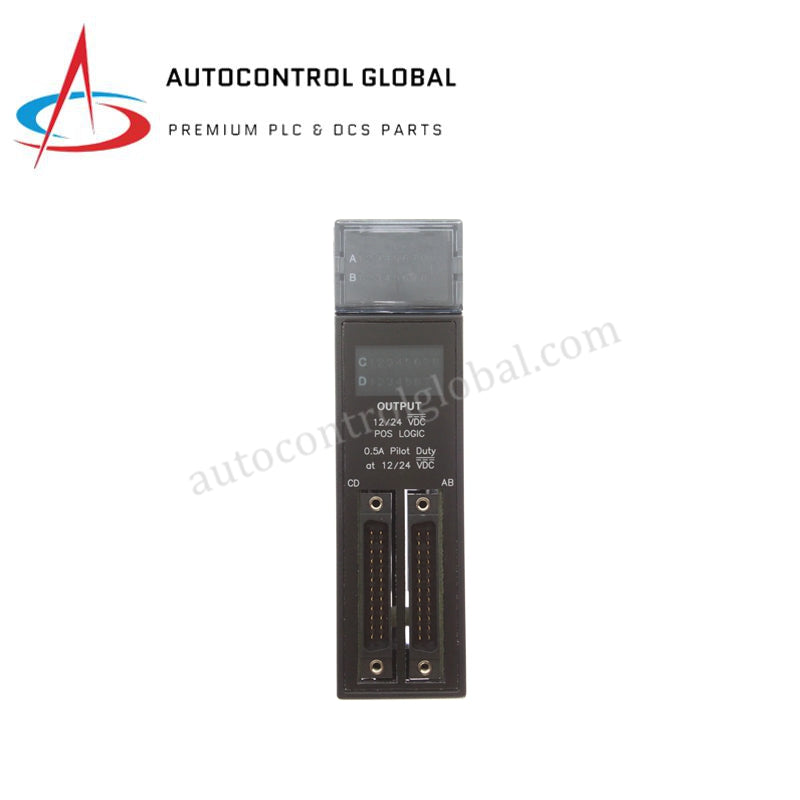

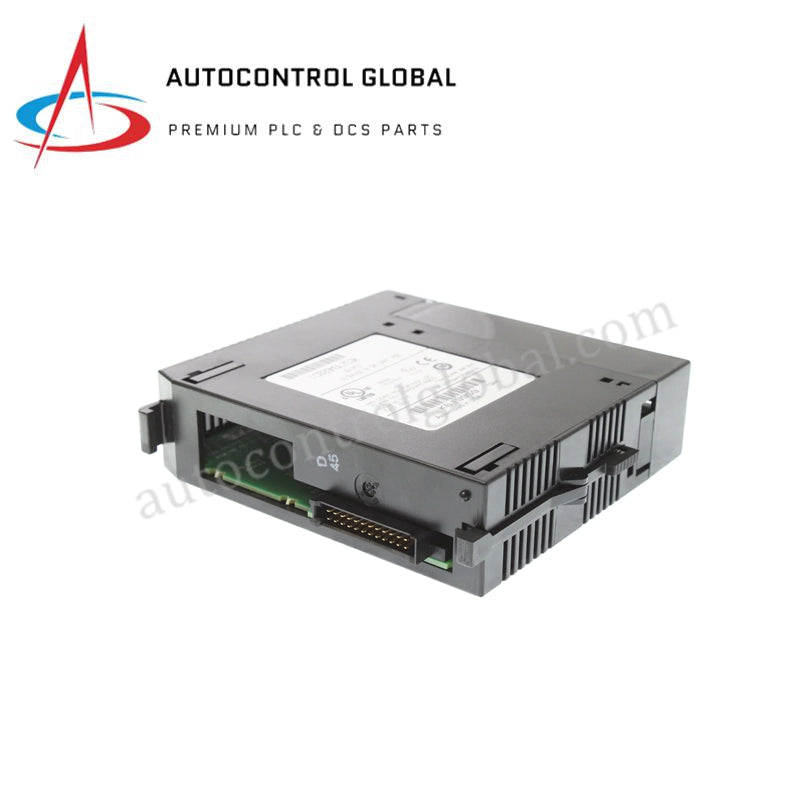

Moduli di uscita digitali GE Series 90-30 a 32 punti IC693MDL753K
Manufacturer: GE Fanuc
-
Part Number: IC693MDL753K
Condition：New with Original Package
Product Type: Moduli di uscita digitali
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo di uscita discreta GE IC693MDL753K Serie 90-30
Configurato per il routing di segnali discreti ad alta densità nelle piattaforme PLC Serie 90-30, il GE IC693MDL753K (modulo di uscita digitale IC693MDL753) fornisce l'esecuzione fisica/elettrica diretta. Operando sul backplane della Serie 90-30, l'unità controlla 32 canali di uscita sourcing organizzati in quattro gruppi isolati di otto punti ciascuno, pilotando direttamente solenoidi, indicatori e bobine di relè esterni da 12 a 24 VDC in base agli stati della memoria di sistema.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC693MDL753K |
| Marca | GE |
| Origine | Produzione industriale standard |
| Peso | 0.68 kg |
| Dimensioni | 130 x 33 x 120 mm |
| Temperatura di esercizio | da 0 a 60 °C |
| Consumo energetico | Assorbimento di corrente dal backplane di 260 mA a 5 VDC (dissipazione termica di circa 4 W) |
| Modello base | IC693MDL753 |
| Canali di uscita | 32 punti discreti sourcing (4 gruppi da 8 canali) |
| Tensione di uscita nominale | da 12 a 24 VDC (+20%, -15%) |
| Intervallo di tensione operativa | da 10.2 a 28.8 VDC |
| Corrente di uscita | 0.5 A per punto max (3.0 A per comune di gruppo, 4.0 A max per modulo) |
| Isolamento | Isolamento campo-logica di 1500 VDC, isolamento tra gruppi di 250 VAC |
| Tempo di risposta allo spegnimento | 0.5 ms massimo |
| Corrente di spunto massima | 5.4 A per 20 ms |
Velocità di comunicazione del bus del backplane e scalabilità della densità I/O
L'IC693MDL753K si interfaccia direttamente con il bus del backplane della Serie 90-30, trasferendo 32 bit di dati di stato delle uscite durante ogni ciclo della CPU del controller. I circuiti optoaccoppiatori interni proteggono la comunicazione logica dai transitori sul campo, mantenendo una velocità costante di comunicazione sul bus del backplane anche nelle configurazioni rack espanse. La scalabilità I/O ad alta densità consente di concentrare 32 uscite sourcing in un singolo slot, riducendo le posizioni necessarie nel telaio del backplane e mantenendo tempi di scansione deterministici.
Domande frequenti
D: Come viene distribuita la corrente di uscita massima tra i gruppi dell'IC693MDL753K?
R: Ogni singolo punto supporta fino a 0.5 A, ma la corrente totale che passa attraverso un singolo pin comune di gruppo non deve superare 3.0 A e il carico totale combinato del modulo deve rimanere entro i limiti nominali.
D: Quale protezione impedisce danni alla logica interna quando l'alimentazione esterna del campo subisce picchi di tensione?
R: Il modulo integra optoaccoppiatori che forniscono un isolamento di 1500 VDC tra i terminali di tensione lato campo e i bus del backplane lato logica, oltre a un isolamento di 250 VAC tra i diversi gruppi di uscita.
Linee guida per l'installazione sul campo
- Spegnere gli alimentatori della piastra base e le sorgenti di alimentazione CC lato campo prima di inserire o rimuovere il modulo dalla piastra base.
- Collegare un'alimentazione esterna da 12 a 24 VDC ai terminali di alimentazione di ciascun gruppo attivo per energizzare i circuiti dei driver sourcing.
- Instradare i cavi dei carichi induttivi lontano dalle linee di comunicazione a bassa tensione e installare diodi di ricircolo sui carichi induttivi CC per attenuare i picchi di tensione.
- Assicurarsi che le trecce di messa a terra dell'armadio colleghino correttamente a terra il telaio, così da mantenere un'elevata immunità ai disturbi ad alta frequenza sulle barriere di isolamento campo-logica.
