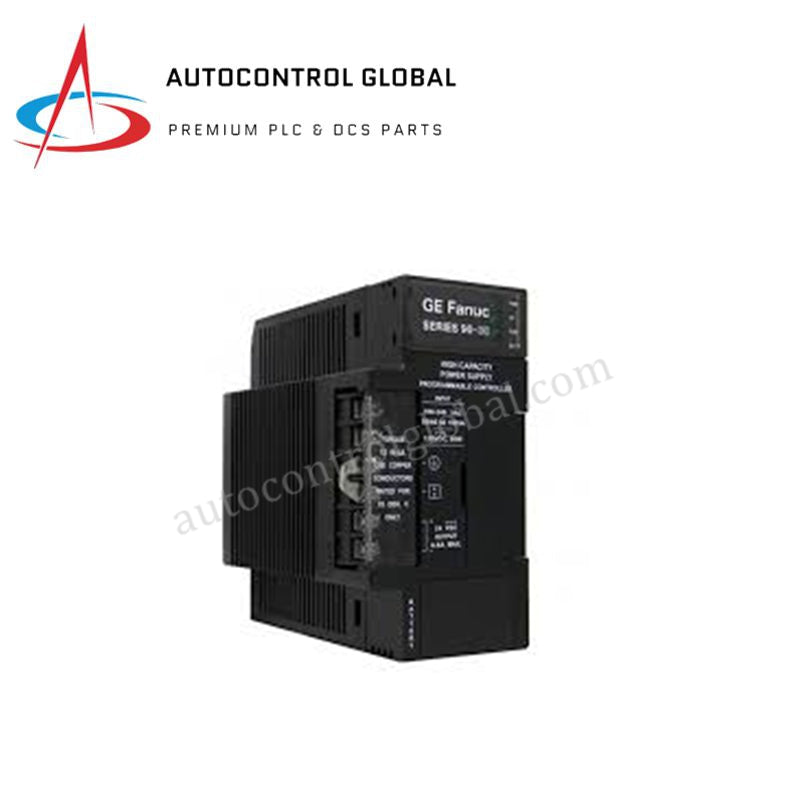

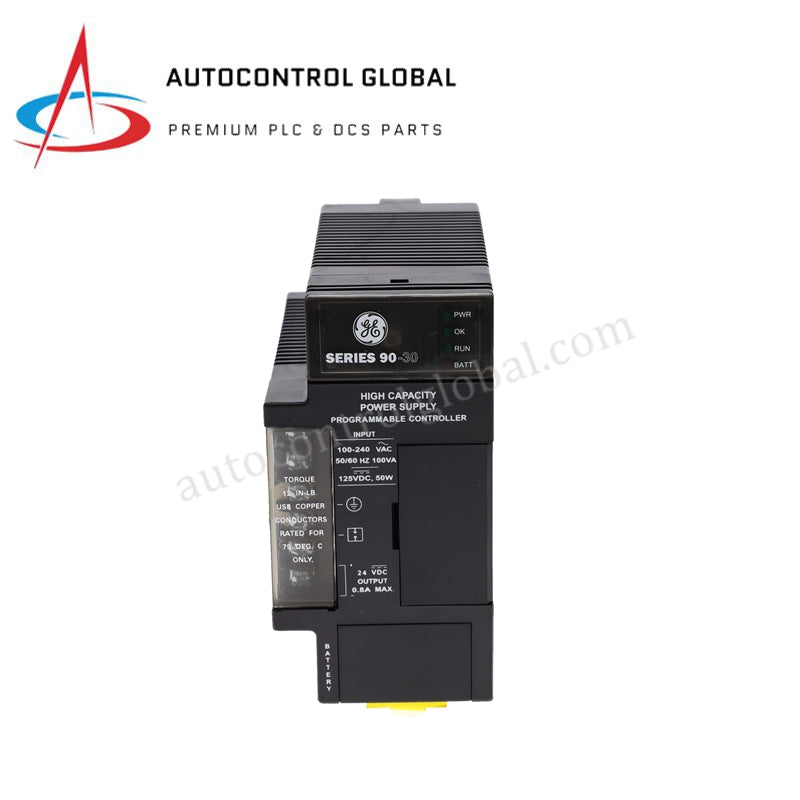

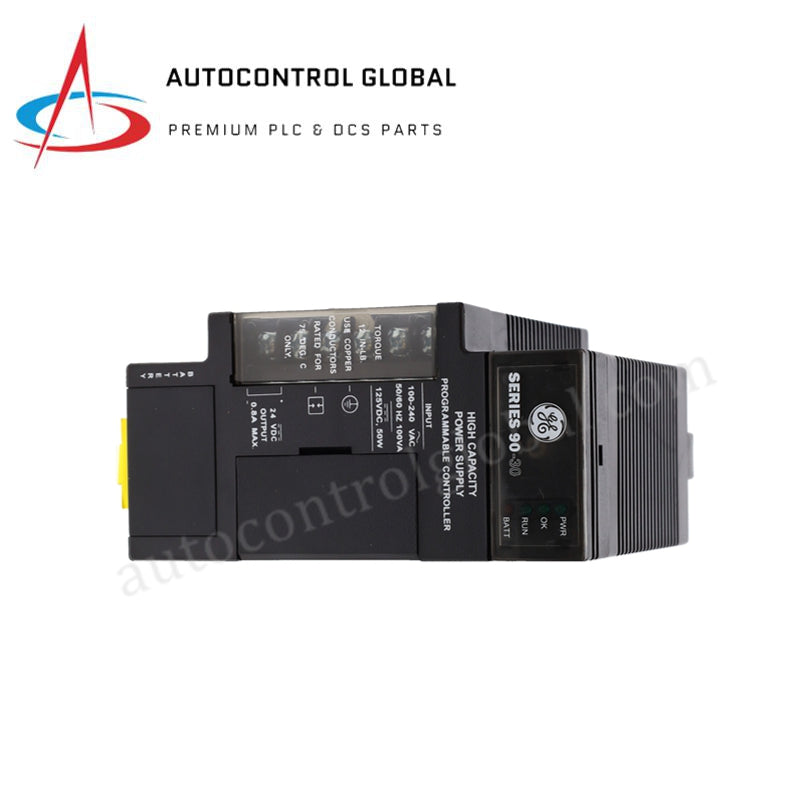

IC693PWR330H Alimentatore ad alta capacità GE Fanuc Serie 90-30

Panoramica del prodotto

Il GE Fanuc IC693PWR330H funziona come l'alimentatore principale ad alta capacità per il telaio PLC della Serie 90-30. Questo modulo hardware essenziale si monta direttamente nello slot più a sinistra della base per convertire le tensioni AC di rete o DC industriali in linee elettriche regolate e pulite. Fornisce 30 Watt di potenza totale in uscita, alimentando la scheda CPU locale, i moduli I/O distribuiti e i moduli di comunicazione avanzati attraverso il bus del backplane. Impianti di produzione, strutture municipali di trattamento delle acque e industrie di processo utilizzano questo modulo specifico per mantenere livelli di tensione stabili e privi di ondulazioni, garantendo il funzionamento continuo di configurazioni PLC complesse.

Specifiche tecniche

Questo componente hardware originale GE Fanuc Serie 90-30 è completamente nuovo al 100% e offre una regolazione di sistema impeccabile appena estratto dalla confezione. Tutti i dati sono formattati in ASCII standard.

• Codice revisione modello: IC693PWR330H

• Infrastruttura parte base: IC693PWR330

• Serie prodotto: Serie 90-30 PLC

• Tipo di prodotto: Modulo alimentatore di sistema ad alta capacità

• Valori nominali di ingresso: 120 / 240 VAC o 125 VDC

• Campo operativo tensione ingresso AC: 85 a 264 VAC (rilevamento automatico, frequenza 50 / 60 Hz)

• Campo operativo tensione ingresso DC: 100 a 300 VDC

• Soglie di consumo potenza in ingresso: 90 VA massimo con ingresso VAC / 50 W massimo con ingresso VDC

• Capacità di corrente di spunto massima: 4A picco massimo per una durata di 250 millisecondi

• Linee di tensione interne fornite: Bus logico +5 VDC, bus relè 24 VDC, bus campo isolato 24 VDC

• Configurazione uscita 5 VDC: 5,0 VDC a 5,2 VDC (5,1 VDC nominale), erogando fino a 30 Watt massimo (circa 6A a 8A)

• Configurazione uscita relè 24 VDC: 24 a 28 VDC, erogando fino a 15 Watt massimo

• Configurazione uscita isolata 24 VDC: 21,5 VDC a 28 VDC, erogando fino a 20 Watt massimo

• Capacità minima di mantenimento tensione: Durata minima di 20 millisecondi durante caduta della tensione di alimentazione

• Interfaccia di comunicazione integrata: Infrastruttura seriale RS-485 tramite porta alimentatore (supporta protocollo SNP)

• Terminali elettrici fisici: 6 robusti terminali di connessione a vite a compressione

• Barriere protettive integrate: Protezione da sovratensione 5 VDC, limitazione sovracorrente e monitoraggio spegnimento termico

• Campo temperatura operativa ambiente: 0 a +60 gradi Celsius

• Campo temperatura di stoccaggio: -40 a +85 gradi Celsius

• Limiti di umidità relativa: 5% a 95% umidità relativa non condensante

• Peso netto hardware: 1,25 lbs (0,57 kg)

• Peso totale spedizione confezione: 2,0 kg

Vantaggi ingegneristici

• Unifica infrastrutture multi-sorgente con regolatori di ingresso a rilevamento automatico: Le installazioni industriali spesso affrontano reti elettriche variabili, alternando tra prese di rete 120VAC, alimentazioni di campo 240VAC o batterie pesanti da 125VDC. L'IC693PWR330H elimina completamente la necessità di impostazioni manuali di jumper o di mantenere scorte di modelli multipli integrando un sistema di ingresso a rilevamento automatico. Il circuito di regolazione interno si adatta automaticamente per gestire da 85 a 264 VAC o da 100 a 300 VDC, prevenendo il danneggiamento dei componenti dovuto a errori di cablaggio umano.

• Supera i transienti di tensione grazie a una protezione di mantenimento di 20 ms: Avvii di motori pesanti, cortocircuiti localizzati e commutazioni della rete elettrica creano cali momentanei di linea che possono causare il reset dei sistemi di controllo standard, fermando le linee di produzione. L'IC693PWR330H incorpora un banco di condensatori interno di alta qualità che garantisce un tempo minimo di mantenimento di 20 millisecondi. Questa riserva di energia colma brevi cadute di tensione di alimentazione, mantenendo la CPU della Serie 90-30 in esecuzione senza interrompere il ciclo di elaborazione o le comunicazioni.

• Isola i circuiti di feedback di campo tramite doppio isolamento bus 24VDC: Il ritorno induttivo dai relè di campo e il rumore di linea dai circuiti di uscita digitale possono facilmente riflettersi sulle schede di controllo, causando corruzione logica o danni ai gate dati del backplane. L'IC693PWR330H genera linee di alimentazione completamente indipendenti a 24 VDC per relè e campo isolato, oltre al bus logico principale a 5 VDC. Questa separazione elettrica fisica mantiene le linee rumorose degli attuatori completamente isolate dai delicati circuiti di elaborazione logica.

• Previene danni elettrici con protezioni da sovratensione e sovracorrente: Errori di cablaggio esterno, linee sensore in cortocircuito o decadimento di componenti di campo possono causare correnti eccessive, rischiando di danneggiare l'intero rack PLC. L'IC693PWR330H integra barriere di protezione reattive da sovratensione e sovracorrente. In caso di guasto sul campo, il modulo attiva immediatamente i limiti protettivi interni per spegnere le linee di uscita, confinando il guasto al filo di alimentazione e proteggendo i costosi moduli I/O dalla distruzione.

Domande frequenti

• : Questo modulo di alimentazione IC693PWR330H è completamente nuovo e come garantite la sua autenticità?R: Sì. Forniamo questo modulo di alimentazione esclusivamente come articolo originale, autentico e completamente nuovo, sigillato nella confezione originale del produttore GE Fanuc. Ogni unità presenta contatti terminali immacolati, numerazione seriale stampata in fabbrica e include la nostra garanzia completa di 12 mesi per assicurare la piena sicurezza operativa.

• : Qual è la principale differenza tra i modelli standard di alimentatori e questo modulo ad alta capacità con suffisso "H"?R: Il suffisso "H" (ad esempio, IC693PWR330H) rappresenta l'evoluzione ad alte prestazioni della famiglia di alimentatori da 30W, con metriche di dissipazione termica migliorate e tolleranze elettroniche potenziate. Si inserisce direttamente in qualsiasi slot standard del backplane Serie 90-30, sostituendo revisioni hardware più vecchie (come le serie -AA, -CA o -LT) per fornire alimentazione stabile a configurazioni dense di punti discreti e analogici.

• : Posso utilizzare la porta seriale RS-485 integrata sulla faccia frontale di questo alimentatore per collegare un pannello HMI?R: Sì. La porta seriale a 6 pin sulla faccia frontale dell'IC693PWR330H si interfaccia direttamente con il bus seriale interno del backplane Serie 90-30. Supporta i protocolli di comunicazione standard SNP e SNPx, permettendo di collegare un terminale operatore locale, un programmatore portatile o un nodo di raccolta dati senza occupare uno slot dedicato a un modulo di comunicazione nel rack.
