IC695CHS012 GE Fanuc Backplane Universale a 12 Slot | Nuovo e Originale
Manufacturer: GE Fanuc
-
Part Number: IC695CHS012-AA
Condition：New with Original Package
Product Type: Backplane universali
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

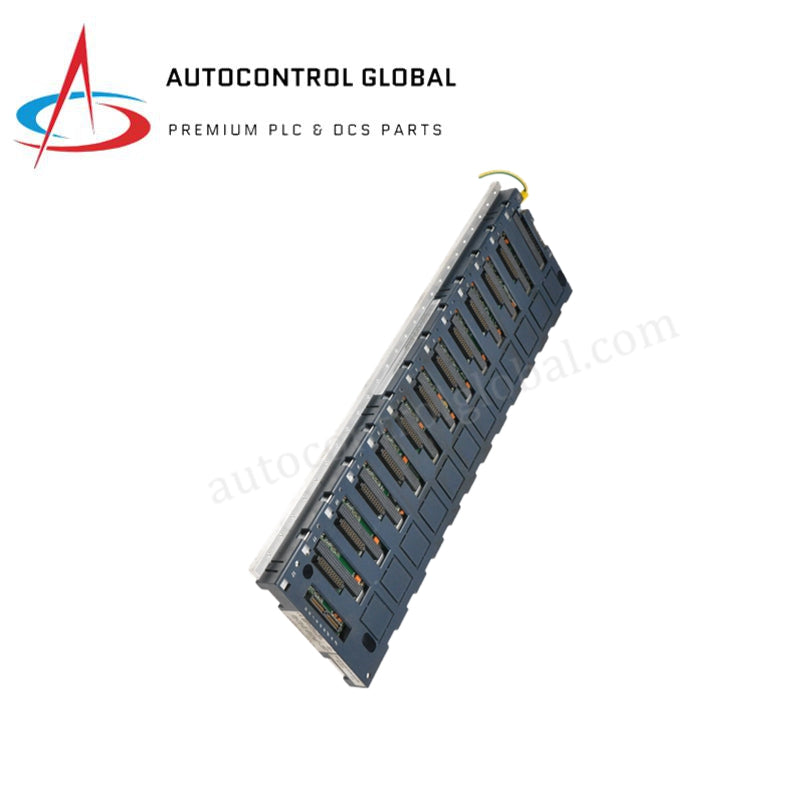

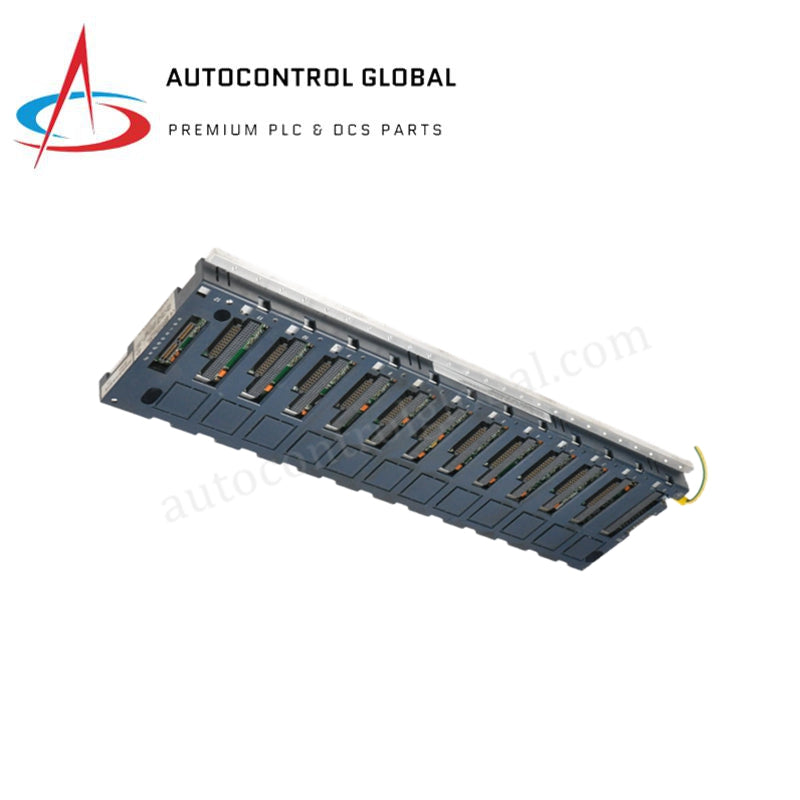

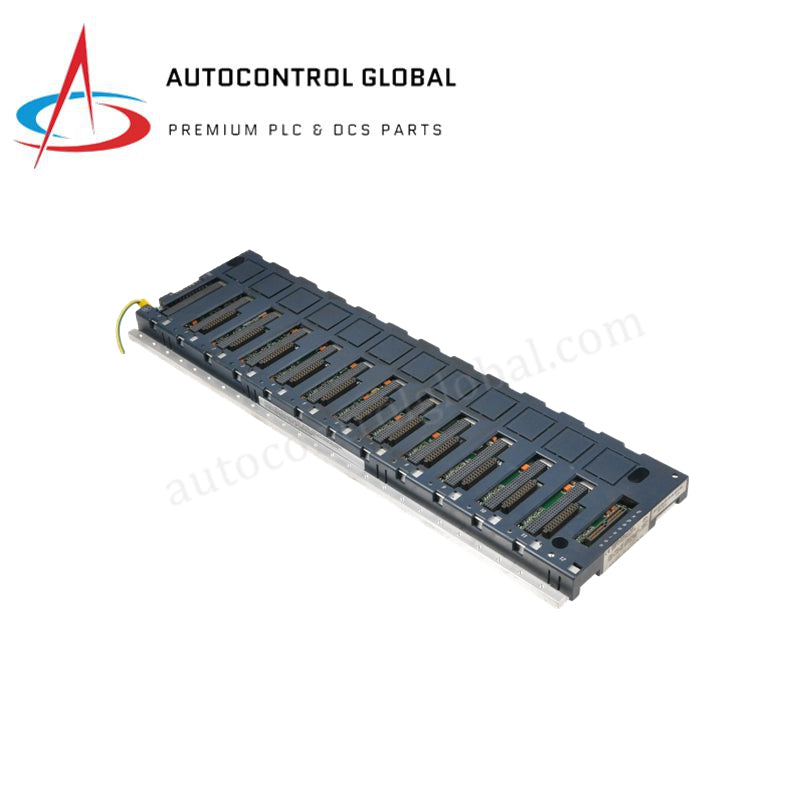

GE Fanuc IC695CHS012 RX3i Backplane Universale
Il GE Fanuc IC695CHS012, noto anche come IC695CHS012 Backplane Universale, funziona come componente hardware dedicato per il montaggio fisico dei moduli e l'instradamento elettrico del bus all'interno delle piattaforme PACSystems RX3i.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC695CHS012 |
| Marca | GE Fanuc / Emerson |
| Origine | USA |
| Peso | 1,81 kg (4,00 lbs) |
| Dimensioni | 12 Slot |
| Temperatura di esercizio | 0 a 60 °C |
| Consumo energetico | 600 mA @ 3,3 VDC, 240 mA @ 5 VDC (carico interno massimo) |
| Supporto Bus | Dual-Bus (Bus PCI e Bus Seriale) |
| Compatibilità | Moduli RX3i, Moduli I/O Serie 90-30 |
| Supporto Alimentazione | Alimentatori AC e DC |
| Supporto Espansione | Cavi di espansione I/O dedicati e connessioni backplane remote |
| Dispersione termica totale | 3,18 Watt |
Prestazioni Dual-Bus e Compatibilità Firmware Flash
L'IC695CHS012 incorpora un design dual-bus che integra sia un bus PCI ad alta velocità per l'elaborazione intensiva dei dati sia un bus seriale per la compatibilità retroattiva con i moduli I/O Serie 90-30. Questa architettura consente velocità di comunicazione simultanee tra diverse generazioni di moduli all'interno di un unico rack.
Per mantenere un'esecuzione deterministica sull'array di 12 slot, gli ingegneri di sistema devono verificare la compatibilità del firmware flash su tutti i moduli intelligenti collegati, inclusi CPU e scanner di rete. Baseline firmware incompatibili possono causare degrado della velocità di comunicazione del bus backplane o errori di enumerazione hardware all'avvio del sistema.
Domande Frequenti
D: L'IC695CHS012 supporta l'inserimento e la rimozione a caldo dei moduli (RIUP)?
R: Sì. Il circuito del backplane supporta lo hot-swapping per moduli I/O standard e opzionali. Tuttavia, le unità di elaborazione centrale (CPU) non devono mai essere inserite o rimosse mentre il backplane è alimentato, poiché ciò può causare errori sul bus o danni hardware.
D: Come viene gestita la terminazione quando si estende il rack a backplane remoti?
R: Le estensioni del backplane remoto richiedono cavi di lunghezza personalizzata abbinati a una resistenza di terminazione esterna collegata alla fine della catena di espansione per eliminare il riflesso del segnale e mantenere l'integrità del bus seriale.
Linee Guida per l'Installazione in Campo
- Messa a terra dell'involucro: Fissare saldamente il backplane su un pannello conduttivo pulito e non verniciato all'interno dell'involucro. Assicurarsi che tutte le viti di montaggio siano serrate per stabilire un percorso di messa a terra elettrico solido e a bassa impedenza.
- Inserimento dei moduli: Quando si installano i moduli in uno qualsiasi dei 12 slot, agganciare prima il gancio superiore dell'alloggiamento del modulo nella tacca del backplane, quindi abbassare saldamente il modulo nel connettore fino a quando la chiusura inferiore scatta in posizione.
- Configurazione dell'alimentazione: Verificare che la tensione di alimentazione in ingresso corrisponda alle specifiche del modulo di alimentazione AC o DC selezionato prima di inserirlo nello slot designato.
- Distanza libera per i condotti: Mantenere una distanza minima libera intorno all'assemblaggio del backplane come specificato dai codici ingegneristici standard per facilitare una corretta dissipazione termica e percorsi chiari per il cablaggio.
