Scheda tecnica e manuale tecnico IC695CMM002 GE Fanuc PACSystems RX3i
Manufacturer: GE Fanuc
-
Part Number: IC695CMM002-CA
Condition：New with Original Package
Product Type: Moduli di comunicazione seriale
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

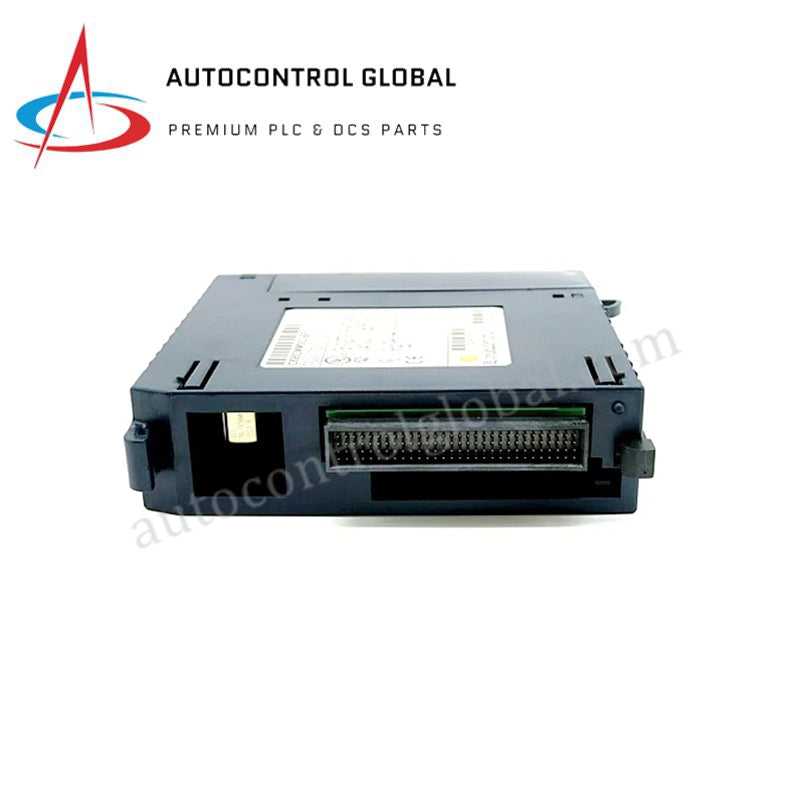

Modulo di comunicazione seriale GE Fanuc IC695CMM002 PACSystems RX3i
Configurato per connettività seriale isolata nelle reti di automazione industriale, il GE Fanuc IC695CMM002 (Modulo di comunicazione seriale IC695CMM002) fornisce esecuzione fisica/elettrica diretta. Il modulo risiede in un backplane universale PACSystems RX3i per scambiare dati tra dispositivi edge legacy e il controller host. Gestisce l'esecuzione del protocollo localmente su due canali indipendenti, sollevando la CPU centrale dal carico di comunicazione. L'interfaccia hardware si adatta a molteplici standard di segnalazione differenziale e single-ended tramite configurazione software.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC695CMM002-CA |
| Marca | GE Fanuc |
| Origine | Stati Uniti |
| Peso | 2 kg |
| Dimensioni | Larghezza modulo standard RX3i a singolo slot |
| Temperatura di esercizio | 0 a 60 °C |
| Consumo energetico | 0,7 A a 3,3 VCC, 0,115 A a 5 VCC |
| Numero di porte | 2 porte isolate indipendenti |
| Interfaccia fisica | RJ-45 femmina (pinout proprietario) |
| Standard elettrici | RS-232, RS-485 (2 fili half duplex), RS-422 (4 fili full duplex) |
| Protocolli | Modbus Master/Slave, DNP3 Master/Slave, CCM Slave, SNP, I/O seriale asincrono |
| Velocità di trasmissione | 1200 a 115200 bps |
| Isolamento galvanico | Porta-verso-backplane: 250 VAC continuo (1500 VAC per 1 min); Porta-verso-porta: 500 VCC continuo |
| Impedenza di ingresso | RS-485/422: >96 kOhm; RS-232: 3 a 7 kOhm |
| Terminazione | Resistore interno selezionabile da 120 Ohm integrato |
| Sovratensione massima | \pm 25 VCC |
| Indicatori di stato | Modulo OK, Guasto Porta, Stato Porta 1, Stato Porta 2 LED |
Velocità di comunicazione del bus backplane e compatibilità firmware
Il modulo utilizza percorsi di comunicazione ad alta velocità sul bus backplane all'interno del backplane PACSystems RX3i per trasferire pacchetti di dati senza introdurre jitter deterministico di rete. La compatibilità del firmware flash determina i limiti di prestazione del protocollo; parametri operativi avanzati, inclusa la sincronizzazione precisa del timestamp DNP3, richiedono la versione del firmware CPU host 5.00 o superiore. Il circuito interno utilizza uno spostamento di livello logico per collegare la struttura del bus parallelo del backplane ai trasmettitori seriali, garantendo una scalabilità stabile della densità I/O quando più processori di comunicazione risiedono nello stesso rack.
Domande Frequenti
Q: Il modulo supporta operazioni hot-swap all’interno del backplane RX3i?
A: Sì, il modulo supporta l’inserimento e la rimozione a caldo (HOT-SWAP) in un backplane universale RX3i, a condizione che il backplane sia alimentato da un alimentatore RX3i che rimanga stabile durante il picco di corrente transitorio.
Q: Come si attiva la terminazione di linea da 120 Ohm integrata per le reti RS-485?
A: La resistenza di terminazione interna da 120 Ohm è selezionata tramite impostazioni di configurazione software all’interno dell’utilità di programmazione, eliminando la necessità di ponticelli hardware esterni o blocchi di terminazione fisici sul connettore RJ-45.
Q: È possibile utilizzare cavi patch RJ-45 commerciali standard per la connessione a dispositivi Modbus standard?
A: No. La porta presenta una configurazione pinout personalizzata specifica per la segnalazione seriale GE Fanuc. I cavi RJ-45 Ethernet standard o Modbus commerciali disallineeranno i pin dati e di alimentazione, richiedendo cavi fabbricati su misura o adattatori di terminazione specifici.
Linee Guida per l’Installazione in Campo
- Messa a Terra della Schermatura e Soppressione del Rumore: Tutti i cavi seriali RS-485 e RS-422 lunghi devono utilizzare configurazioni di cavi schermati a coppie intrecciate. Collegare a terra le schermature dei cavi in un unico punto, preferibilmente al terminale di massa del telaio del rack backplane RX3i, per sopprimere le interferenze elettromagnetiche e prevenire correnti di loop di massa attraverso le porte isolate.
- Vincoli di Montaggio Fisico: Inserire il modulo solo negli slot universali del backplane (IC695CHS007, IC695CHS012 o IC695CHS016). Allineare il modulo con le guide superiore e inferiore del telaio, quindi premere con decisione finché il modulo non scatta nel connettore del backplane prima di avvitare le viti di fissaggio.
- Allineamento dei Pin e Sollievo dalla Tensione Meccanica: Verificare gli schemi di cablaggio personalizzati rispetto alla mappa ufficiale dei pin del manuale del prodotto prima di applicare l’alimentazione. Fissare i cavi di comunicazione seriale utilizzando barre di sollievo dalla tensione esterne per prevenire stress meccanici sui connettori RJ-45 femmina.
