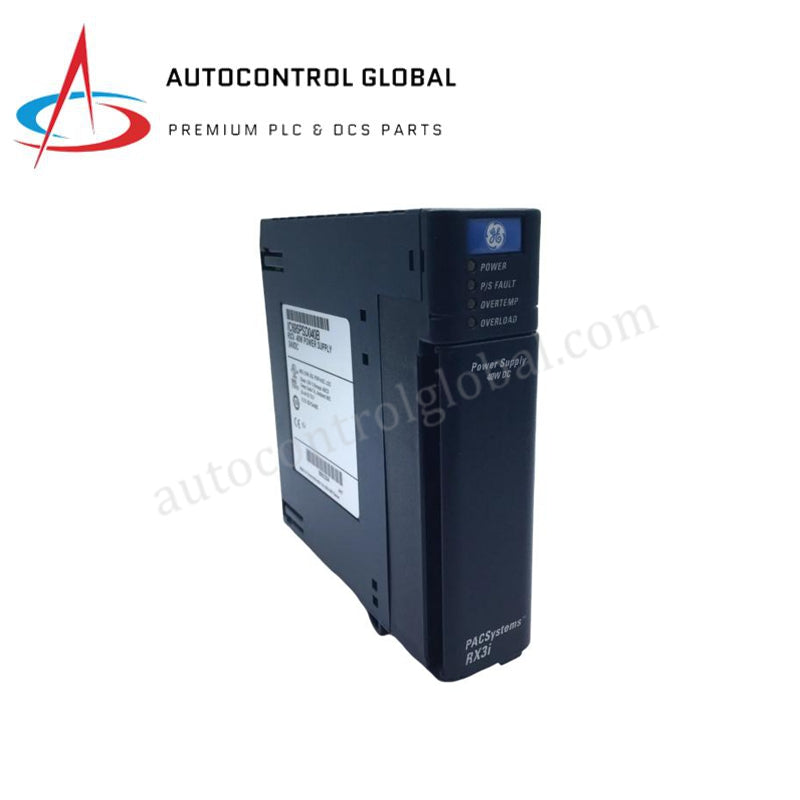

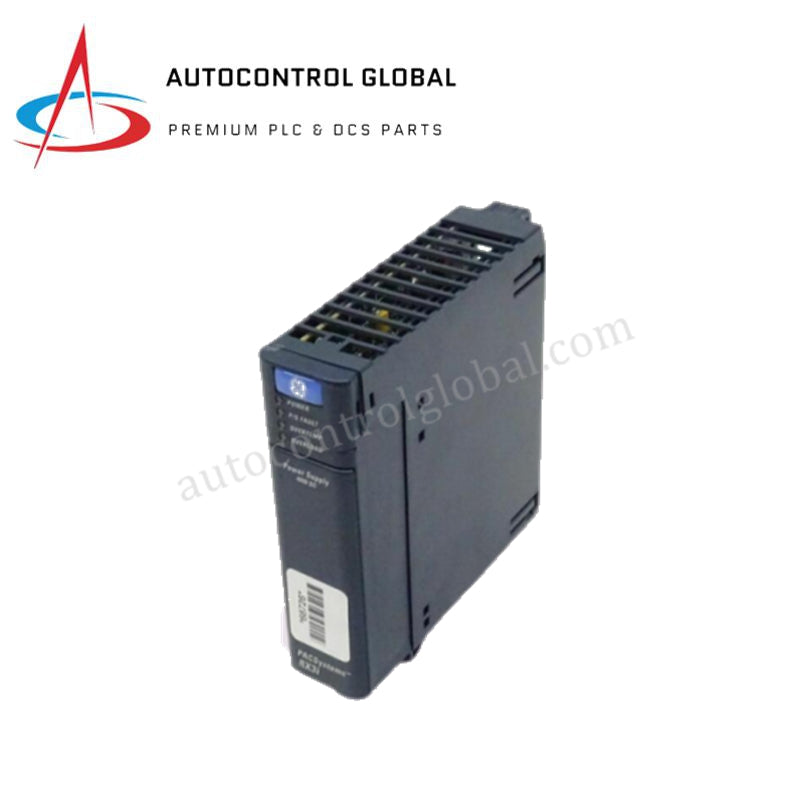

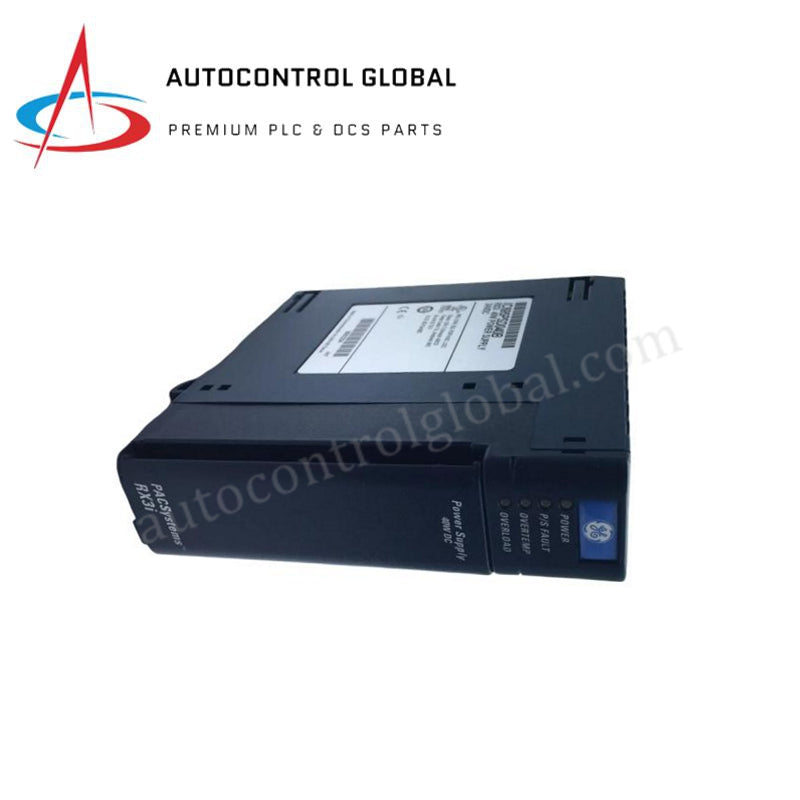

Alimentatore IC695PSD040H GE Fanuc PACSystems RX3i | Nuovo Stock
Manufacturer: GE Fanuc
-
Part Number: IC695PSD040H
Condition：New with Original Package
Product Type: Moduli di Alimentazione
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo di Alimentazione GE Fanuc IC695PSD040H PACSystems RX3i
Configurato per la regolazione dedicata della tensione nelle architetture PACSystems RX3i, il GE Fanuc IC695PSD040H (IC695PSD040 Alimentatore Backplane Universale) fornisce esecuzione fisica/elettrica diretta. Il modulo converte potenziali di sorgenti DC esterne in molteplici binari interni stabilizzati attraverso la struttura del backplane per alimentare processori logici adiacenti, interfacce di comunicazione e assemblaggi I/O. La sua configurazione hardware stabilisce un monitoraggio diagnostico localizzato immediato e capacità di ride-through di tensione a breve termine in un ingombro a singolo slot.
Scomposizione del Suffisso & Matrice del Modello
- IC695PSD040: Designazione del modello base per il modulo di alimentazione del backplane universale PACSystems RX3i da 40 Watt, ingresso 24 VDC.
- Suffix H: Identifica il livello di revisione di produzione. Questa specifica versione hardware contiene modifiche interne ai componenti delle piste del circuito stampato per mantenere la stabilità operativa durante i cicli termici e aggiorna le selezioni interne dei semiconduttori per aderire ai parametri degli standard per luoghi pericolosi attuali.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC695PSD040H |
| Marca | GE Fanuc (Emerson Automation) |
| Origine | Stati Uniti |
| Peso | 0,34 kg |
| Dimensioni | Profilo standard dell’alloggiamento singolo slot PACSystems RX3i |
| Temperatura di Funzionamento | 0 a 60 °C (richiede derating termico in uscita sopra i 32 °C) |
| Consumo Energetico | Consumo massimo di potenza in ingresso di 60 W per fornire una capacità totale di uscita di 40 W |
| Tensione Nominale di Ingresso | 24 VDC |
| Intervallo di Tensione di Ingresso | 18 a 30 VDC (soglia modalità avvio); 12 a 30 VDC (modalità funzionamento continuo) |
| Uscite del Bus del Backplane | 5,1 VDC (fino a 30 W, 0 a 6 A); 3,3 VDC (fino a 30 W, 0 a 9 A) |
| Binario di Uscita Ausiliario | Percorso di uscita isolato a 24 VDC destinato esclusivamente ai circuiti dei moduli relè |
| Ripple e Rumore in Uscita | Ripple e rumore in uscita inferiori o uguali a 50 mV picco-picco |
| Interruzione Ride-Through | Finestra di durata minima di 10 ms a condizioni di carico nominale |
| Corrente di Spunto di Picco | Picco transitorio massimo di 4 A della durata fino a 100 ms |
| Isolamento Galvanico | Topologia non isolata tra i terminali di ingresso e il backplane logico |
| Nodo di Cablaggio Meccanico | Configurazione morsetti a vite da 14 a 22 AWG (restrizione a conduttore singolo) |
| Indicatori Diagnostici Locali | 4 LED sulla piastra frontale (Alimentazione, Guasto P/S, Sovraccarico, Surriscaldamento) |
| Interblocco Hardware | Interruttore manuale On/Off integrato posizionato dietro una porta di accesso protettiva |
| Posizione dello Slot nel Backplane | Installazione restrittiva allo Slot 0 del telaio backplane universale RX3i |
Compatibilità Firmware Flash e Scalabilità della Densità I/O
L'IC695PSD040H di GE Fanuc fornisce alimentazione continua attraverso il backplane universale utilizzando interfacce strutturali che corrispondono ai parametri regolati dalle licenze di velocità di comunicazione del bus del backplane. Questo schema di erogazione continua previene che le cadute di tensione generino errori nei frame dati durante scansioni profonde del processore.
La scheda consente ampi profili di scalabilità della densità I/O mantenendo contemporaneamente le barre di alimentazione a 5,1 VDC e 3,3 VDC ai picchi di corrente nominali. Ciò permette agli ingegneri di caricare gli slot adiacenti dello chassis con moduli analogici e digitali ad alta densità senza necessità di sottorack di alimentazione ausiliari intermedi. Poiché l’hardware si collega direttamente al bus del backplane passivo, segue le modifiche fisiche dello chassis mantenendo i vincoli di compatibilità del firmware flash su tutti i tipi di moduli installati.
Domande Frequenti
D: In che modo la derating termica influisce sulla capacità massima di potenza in uscita dell’IC695PSD040H?
A: L’hardware eroga la piena potenza nominale di 40 W quando la temperatura interna ambiente dello chassis rimane sotto i 32 °C. Quando la temperatura operativa supera i 32 °C fino al limite massimo di 60 °C, i componenti lineari interni entrano in una curva di capacità ridotta, che diminuisce la potenza totale disponibile per proteggere i componenti interni dal guasto termico.
D: È possibile installare due moduli IC695PSD040H in un singolo chassis RX3i per costruire un sistema di alimentazione ridondante con condivisione del carico?
A: No. L’architettura elettrica e fisica dell’IC695PSD040H non supporta la condivisione del carico in parallelo, i diodi di commutazione o le routine di ridondanza attiva. Il modulo deve funzionare come fonte di alimentazione autonoma dedicata a un singolo telaio backplane universale, limitato allo Slot 0.
D: Quale azione esegue la logica di protezione interna quando si verifica uno stato di surriscaldamento o sovraccarico di uscita?
A: Il modulo si basa su circuiti interni di monitoraggio termico e di corrente. Se un sovraccarico continuo supera la capacità di uscita o le temperature interne superano i limiti di sicurezza, si accende il LED diagnostico corrispondente (Sovraccarico o Surriscaldamento) e l’indicatore P/S Fault segnala alla CPU host di eseguire uno spegnimento controllato e sicuro del sistema.
Linee guida per l’installazione in campo
- Isolare tutti i conduttori di distribuzione dell’alimentazione esterna a 24 VDC e segnalare gli interruttori principali prima di iniziare le modifiche al cablaggio dei terminali.
- Allineare le linguette dello chassis del modulo con le guide dedicate dello Slot 0 del backplane universale RX3i, premendo il modulo all’indietro fino a quando i connettori non sono completamente inseriti.
- Stringere la vite di ritenzione integrata della piastra frontale per stabilire un solido collegamento meccanico e di messa a terra elettrica tra telaio e chassis.
- Spellare un singolo conduttore in rame da 14 a 22 AWG per terminale, inserire il filo nel blocco terminale e serrare la vite del terminale secondo le specifiche standard per evitare la distorsione della filettatura.
- Passare tutti i cavi di alimentazione esterni a 24 VDC attraverso canaline separate inferiori, garantendo una distanza minima di 30 cm dai cavi AC ad alta tensione o dalle linee del convertitore di frequenza.
