Scheda tecnica e manuale dell'alimentatore IC695PSD140 GE Fanuc RX3i
Manufacturer: GE Fanuc
-
Part Number: IC695PSD140-SA
Condition：New with Original Package
Product Type: Moduli di Alimentazione
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

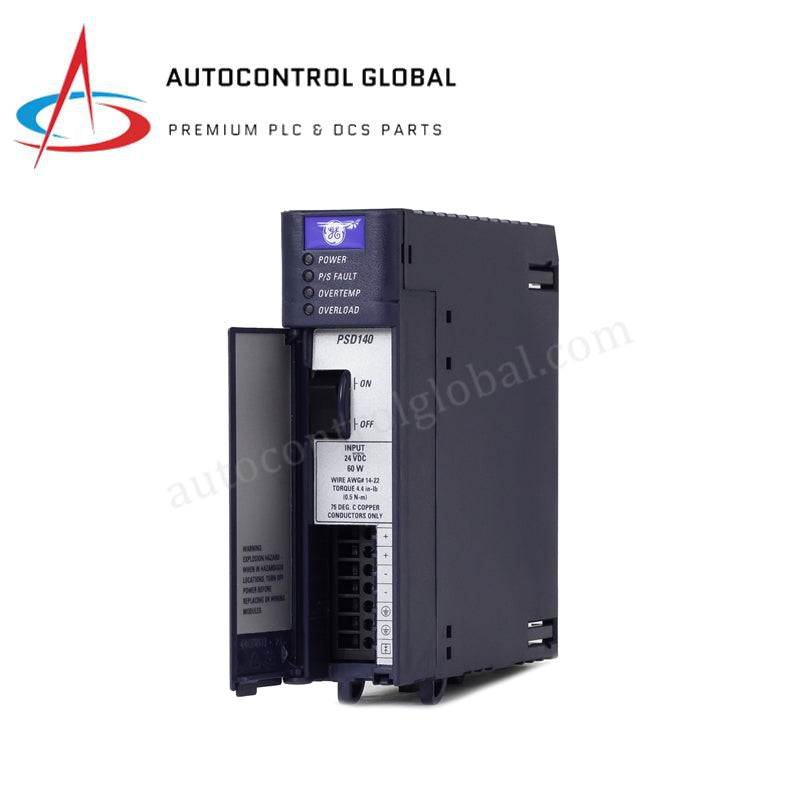

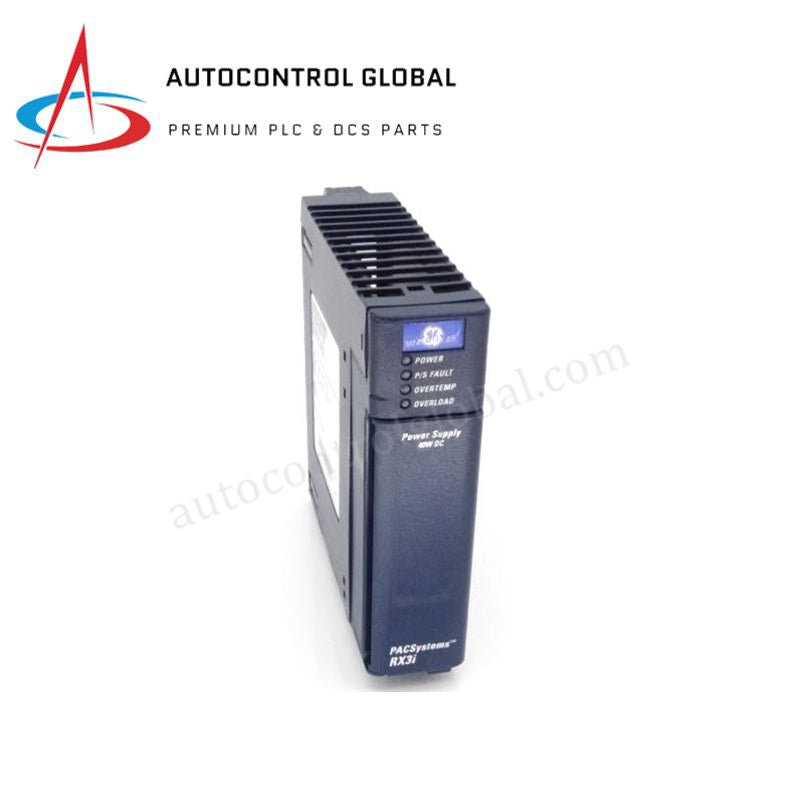

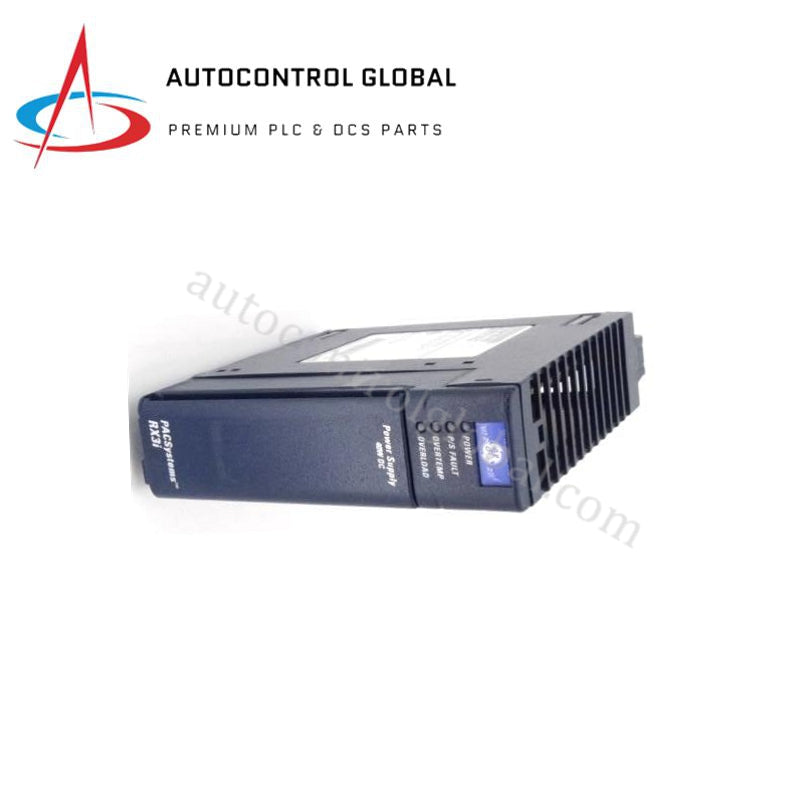

Modulo di Alimentazione GE Fanuc IC695PSD140 PACSystems RX3i
Configurato per fornire alimentazione DC regolata ai moduli CPU e I/O nel rack nelle reti PACSystems RX3i, il GE Fanuc IC695PSD140SA (Modulo di Alimentazione IC695PSD140) garantisce un’esecuzione fisica/elettrica diretta.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC695PSD140SA |
| Marca | GE Fanuc / Emerson |
| Origine | USA |
| Peso | 0,26 kg (0,56 lbs) |
| Dimensioni | Modulo universale a singolo slot per backplane |
| Temperatura di esercizio | 0 a 60 °C |
| Consumo energetico | 60 Watt potenza massima in ingresso a pieno carico |
| Tensione nominale | 120/240 VAC o 125 VDC |
| Intervallo di tensione in ingresso | 85 a 264 VAC / 100 a 300 VDC |
| Potenza in uscita | 40 Watt potenza totale massima in uscita |
| Canali di uscita | 3 linee di tensione DC interne |
| Valutazioni uscita DC | 24 VDC @ 0 a 1,6 A; 5,1 VDC @ 0 a 6 A; 3,3 VDC @ 0 a 9 A |
| Limiti dei canali | 5,1 VDC: massimo 30 Watt; 3,3 VDC: massimo 30 Watt |
| Ripple / Rumore | 150 mV |
| Isolamento | Nessuno |
| Integrazione baseplate | Fino a 4 moduli in un singolo backplane universale |
| Supporto ridondanza | Configurazione hardware consente esecuzione in parallelo |
| Interruttore meccanico | Interruttore On/Off integrato nel pannello frontale |
| Diagnostica | 4 LED di stato sul pannello frontale |
| Temperatura di stoccaggio | -40 a 85 °C |
Reti Deterministiche Profinet / EtherNet/IP e Ridondanza Hardware
L’IC695PSD140SA distribuisce tre distinte linee di tensione DC attraverso il backplane universale per mantenere l’integrità del segnale delle interfacce di comunicazione che gestiscono reti deterministiche Profinet / EtherNet/IP. Fino a quattro moduli di alimentazione possono essere installati in un singolo rack RX3i per eseguire configurazioni di condivisione attiva del carico o ridondanza hardware n+1.
Quando collegati in una matrice di ridondanza parallela, i circuiti di controllo interni bilanciano automaticamente le correnti in uscita. Questa architettura hardware previene che cali di tensione transitori interrompano l’elaborazione logica del backplane durante guasti localizzati all’alimentazione in ingresso o il completo guasto elettrico di un modulo di alimentazione compagno.
Domande Frequenti
D: L’IC695PSD140SA supporta l’inserimento e la rimozione a caldo del modulo (RIUP)?
R: Sì. Quando utilizzato in una configurazione ridondante con più alimentatori su un backplane universale RX3i, un singolo modulo di alimentazione può essere estratto o inserito sotto tensione senza interrompere il funzionamento della CPU in esecuzione o dei moduli I/O online.
D: Come vengono gestiti i guasti interni di sovracorrente e sovratensione dal modulo?
R: Il modulo incorpora circuiti di protezione elettronica integrati. Se una linea di uscita incontra una condizione di sovracorrente o sovratensione che supera le soglie impostate in fabbrica, il modulo limita o interrompe in sicurezza l’esecuzione delle uscite interessate e modifica lo stato dei LED diagnostici frontali.
D: Quali sono i limiti continui quando si combinano le uscite 5,1 VDC e 3,3 VDC?
R: Sebbene la potenza totale combinata del modulo non possa superare i 40 Watt, le singole uscite interne limitano sia la linea 5,1 VDC che la 3,3 VDC a un massimo di 30 Watt ciascuna. I calcoli del carico devono bilanciare questi parametri indipendenti.
Linee Guida per l’Installazione in Campo
- Inserimento nel backplane: Disattivare le linee di alimentazione esterne specifiche. Far scorrere il telaio del chassis lungo le guide in plastica del baseplate universale fino a che le interfacce del bus posteriore non si inseriscano saldamente, quindi fissare le viti di ritenzione superiore e inferiore per completare l’integrazione meccanica.
- Cablatura dei terminali: Collegare i conduttori di alimentazione in ingresso al blocco terminale frontale utilizzando fili di dimensioni adeguate alla portata di 6 Ampere del terminale. Stringere le viti dei terminali ai limiti di coppia standard per evitare riscaldamento resistivo alla giunzione.
- Separazione dei condotti: Instradare i conduttori di alimentazione 120/240 VAC o 100-300 VDC attraverso canaline fisiche separate, lontano da segnali DC a bassa tensione, linee di rete e cavi di misura analogica per evitare accoppiamenti elettromagnetici.
- Gestione termica: Assicurarsi che le zone di spazio verticale sopra e sotto il rack RX3i non siano ostruite da fascette o canaline, permettendo un flusso d’aria passivo continuo per mantenere le temperature interne di esercizio sotto i 60 °C.
