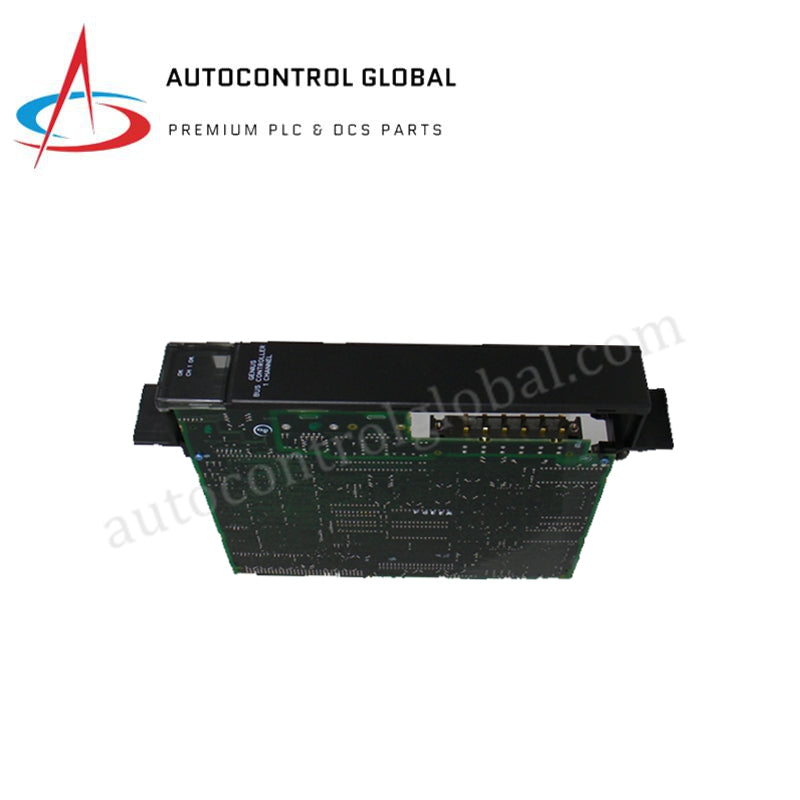

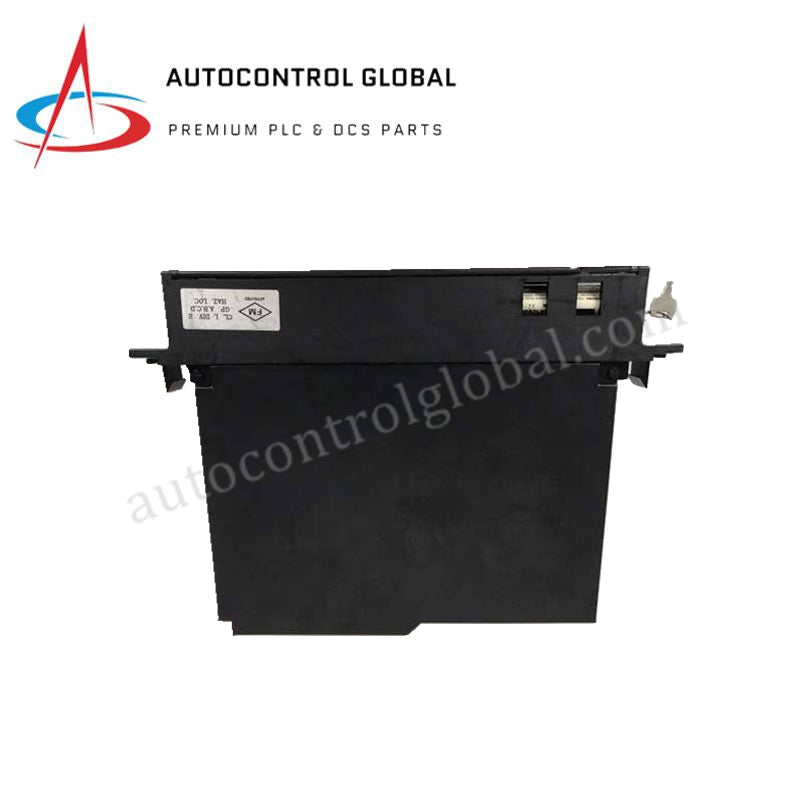

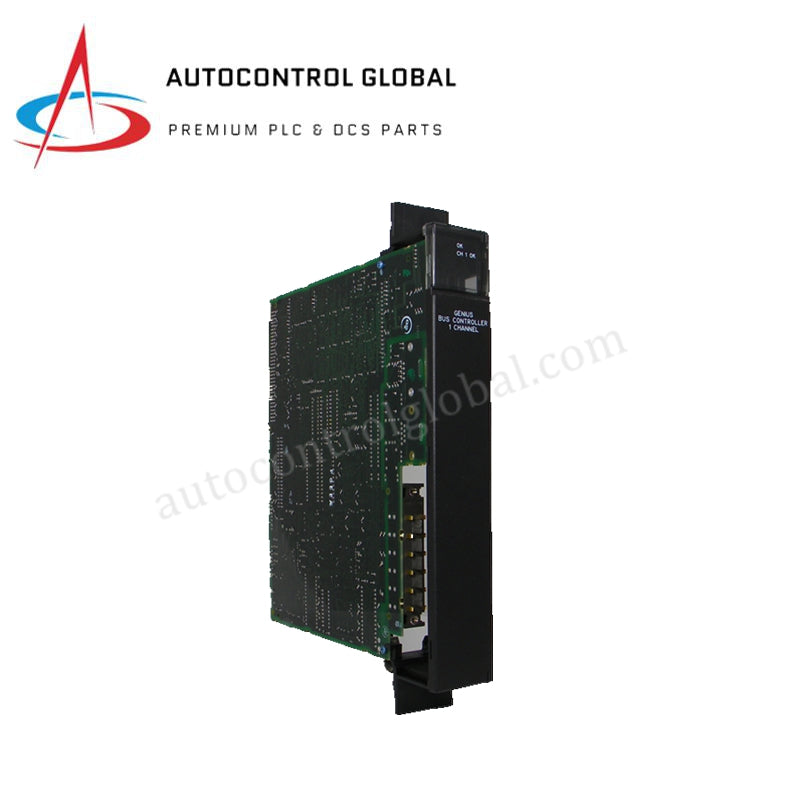

Modulo controller del bus Genius GE Serie 90-70 IC697BME731
Manufacturer: GE Fanuc
-
Part Number: IC697BME731
Condition：New with Original Package
Product Type: Moduli di comunicazione
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo controller del bus Genius GE Fanuc IC697BME731 Serie 90-70
Il modulo GE Fanuc IC697BME731, catalogato anche come IC697BEM731, è un componente hardware dedicato al trasferimento asincrono di dati ad alta velocità e al monitoraggio degli I/O all'interno delle piattaforme con backplane VMEbus della Serie 90-70.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC697BME731 (IC697BEM731) |
| Marca | GE Fanuc / Emerson |
| Origine | USA |
| Peso | 0,85 kg (1,88 lb) |
| Dimensioni | 4,0 x 22,5 x 29,2 cm |
| Temperatura di esercizio | Da 0 a 60 °C |
| Consumo energetico | 1,3 A a 5 VCC |
| Interfaccia bus | Bus I/O Genius (rete con passaggio del token) |
| Capacità del canale | 1 canale (supporta fino a 30 dispositivi Genius) |
| Velocità di trasmissione configurabili | 153,6 Kbaud (standard 2000 piedi / estesa 3500 piedi), 76,8 Kbaud (4500 piedi), 38,4 Kbaud (7500 piedi) |
| Specifiche del cavo | Cavo twinassiale schermato Belden 9182 |
| Resistenze di terminazione | Resistenze da 75 Ohm o 150 Ohm installate dall'utente alle estremità del bus |
| Isolamento campo-logica | 1500 VCA |
| Indicazione dello stato | 3 indicatori LED (MOD OK, BUS ACT, FAULT) |
Interfaccia del bus del backplane e scalabilità dei canali
Il modulo IC697BME731 comunica con la CPU host della Serie 90-70 tramite un'architettura VMEbus, sfruttando la velocità deterministica della comunicazione sul bus del backplane per gestire lo scambio globale dei dati e le routine di scansione degli I/O distribuiti. L'elevata scalabilità della densità degli I/O consente a un singolo canale del controller di coordinare i frame di dati tra 30 dispositivi Genius a valle senza gravare sulle attività di elaborazione locali. La compatibilità del firmware flash interno garantisce la sincronizzazione dei tempi di rete e una segnalazione dei guasti fluida con gli strumenti di programmazione Logicmaster 90 e Proficy Machine Edition legacy.
Domande frequenti
D: È possibile inserire o rimuovere il modulo IC697BME731 dal rack VMEbus mentre il sistema è alimentato?
R: No, l'inserimento a caldo non è supportato. Il rack host deve essere completamente spento prima di estrarre o inserire il modulo, per evitare guasti al bus del backplane o danni all'hardware.
D: Come si selezionano i parametri di terminazione della rete sulla linea fisica del bus Genius?
R: La terminazione della rete richiede resistenze installate dall'utente (75 Ohm o 150 Ohm), collocate tra i terminali del cavo twinassiale fisico alle due estremità effettive del bus, per adattare l'impedenza del cavo e ridurre le riflessioni del segnale.
Linee guida per l'installazione sul campo
Assicurarsi che l'alimentazione principale della base della Serie 90-70 sia isolata prima di inserire il modulo IC697BME731 nel relativo alloggiamento a slot singolo. Allineare la scheda elettronica del modulo con le guide superiore e inferiore del rack, quindi spingere con decisione finché i connettori del backplane VMEbus non siano completamente inseriti. Fissare le viti di ritenzione superiore e inferiore per garantire una corretta messa a terra del telaio. Posare il cavo twinassiale schermato Belden 9182 lontano dai conduttori CA ad alta tensione, assicurandosi che la schermatura del cavo sia collegata a terra in un unico punto per eliminare i loop di massa. Collegare un Hand-Held Monitor alla porta anteriore se sono necessari l'assegnazione locale dell'indirizzo o la verifica sul campo.
