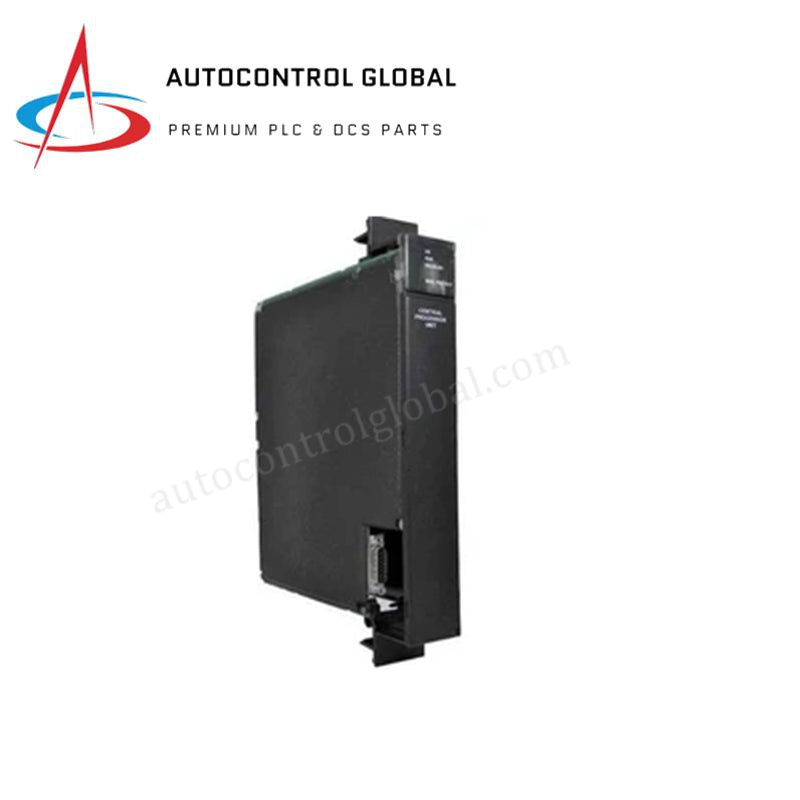

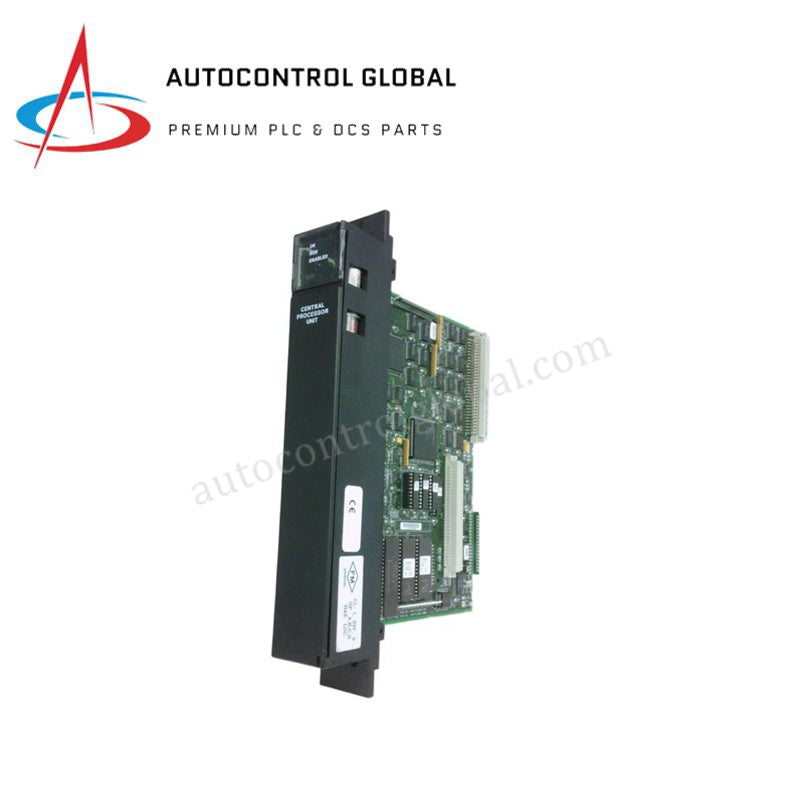

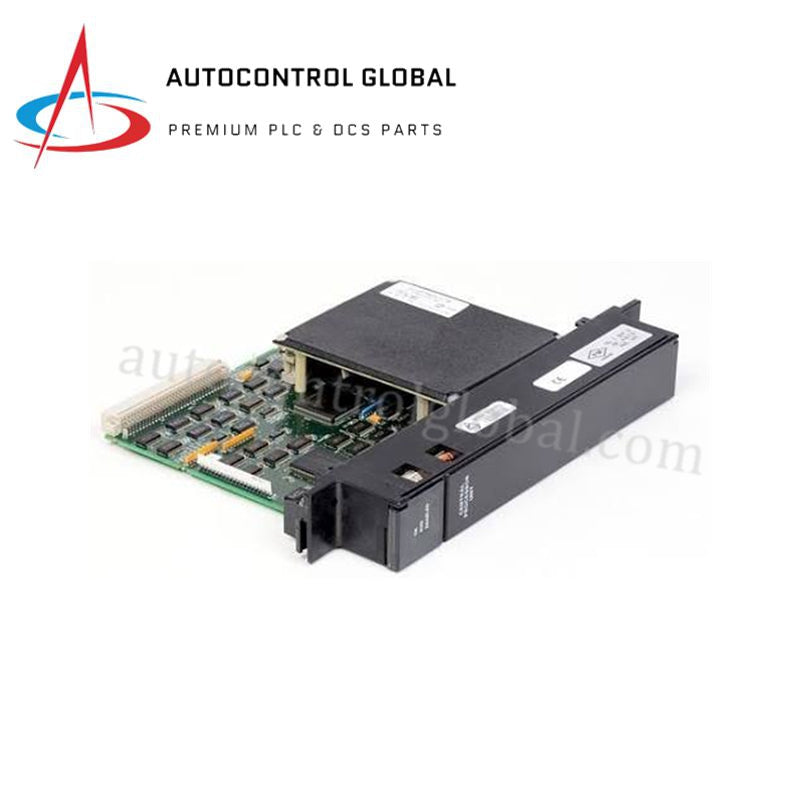

Modulo CPU PLC a slot singolo GE Serie 90-70 IC697CPU772
Manufacturer: GE Fanuc
-
Part Number: IC697CPU772
Condition：New with Original Package
Product Type: Processori CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo CPU GE Fanuc IC697CPU772 Series 90-70
Il modulo GE Fanuc IC697CPU772, catalogato anche come IC697CPU772 — unità centrale di elaborazione a slot singolo — è un componente hardware dedicato all'esecuzione della logica e al coordinamento degli I/O di sistema nelle piattaforme PLC GE Fanuc Series 90-70.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC697CPU772 |
| Marca | GE Fanuc |
| Origine | Stati Uniti |
| Peso | 0,65 kg (1,44 lb) |
| Dimensioni | Larghezza standard di uno slot per rack Series 90-70 |
| Temperatura di esercizio | Da 0 a +60 °C |
| Consumo energetico | 1,2 A a 5 V CC |
| Processore | Intel 80C186 a 12 MHz |
| Velocità di esecuzione | 0,4 µs per funzione booleana |
| Memoria utente di base | Espandibile fino a 512 KB di RAM CMOS con batteria tampone |
| Capacità I/O | Fino a 2K I/O discreti e fino a 8K I/O analogici |
| Interfaccia seriale | RS-485 / RS-422 / RS-232 tramite porta SNP |
Velocità di comunicazione del bus del backplane ed elaborazione del firmware
Il modulo esegue routine di logica ladder discreta a 0,4 µs per funzione booleana utilizzando un microprocessore Intel 80C186 integrato a 12 MHz, con supporto nativo per i calcoli in virgola mobile. La velocità di comunicazione del bus del backplane consente all'unità di eseguire la scansione di fino a 2K punti I/O discreti e 8K analogici nell'intero rack senza ritardi di ciclo. Le opzioni dei parametri di sistema vengono configurate interamente tramite strumenti software, eliminando la necessità di DIP switch fisici integrati o ponticelli manuali, mentre la compatibilità con la memoria flash del firmware garantisce un'esecuzione operativa sincronizzata tra i moduli opzionali e le reti I/O Genius.
Domande frequenti
D: Quali requisiti del bus di alimentazione deve soddisfare l'IC697CPU772 dal backplane?
R: Il modulo assorbe una corrente nominale di 1,2 A direttamente dal bus di alimentazione del backplane regolato a +5 V CC.
D: Il modulo CPU è limitato a una posizione fisica specifica all'interno del rack?
R: Sì, l'IC697CPU772 deve essere installato esclusivamente nello slot 1 del rack Series 90-70 principale per pilotare correttamente l'interfaccia del bus del backplane.
D: Come viene mantenuta la memoria volatile durante un'interruzione dell'alimentazione principale?
R: Le routine di programma e i dati di configurazione dipendono da una cella al litio con batteria tampone installata sulla scheda CPU o sul modulo RAM di espansione.
Linee guida per l'installazione sul campo
Isolare sempre l'alimentazione CA principale del rack prima di inserire o rimuovere il modulo. Allineare con precisione i contatti del bordo del circuito stampato al connettore del backplane nello slot 1 e spingere con decisione finché l'unità non risulta a filo con la guida. Serrare le viti di montaggio superiore e inferiore per garantire la continuità della messa a terra dello chassis e prevenire lo sganciamento dovuto alle vibrazioni. Durante l'installazione, utilizzare braccialetti antistatici con dissipazione a terra e verificare che la batteria al litio sia collegata prima di interrompere l'alimentazione del sistema, per evitare la corruzione della RAM volatile.
