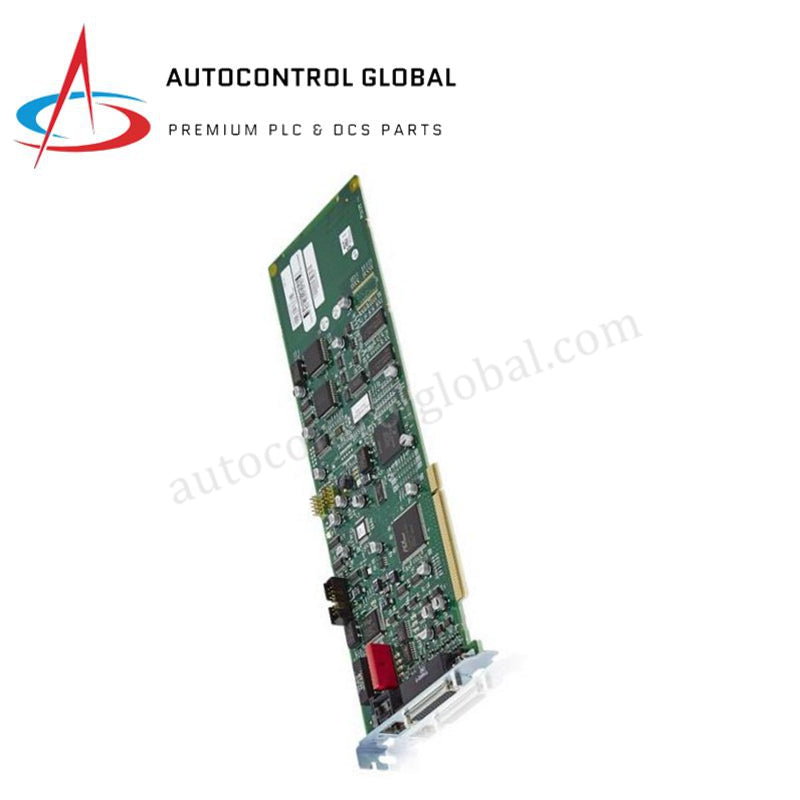

Scheda CPU Robot IRC5/S4C+ | 3HAC18158-1 DSQC532A ABB

Panoramica del Prodotto

La DSQC532A (3HAC18158-1) è una scheda di interfaccia CPU I/O specializzata e di controllo progettata per i sistemi di controllo robot ABB S4C+ e IRC5 di prima generazione. Sebbene spesso classificata nella serie drive, la DSQC532A (3HAC18158-1) funziona principalmente come nodo di elaborazione di alto livello per segnali I/O digitali e analogici, coordinando la comunicazione tra la CPU principale del robot e le apparecchiature periferiche di automazione. Garantisce un'elaborazione deterministica dei segnali, permettendo al robot di interagire con sensori, pinze e circuiti di sicurezza esterni con precisione al millisecondo. Progettata per la durabilità industriale, questa scheda supporta lo scambio dati ad alta velocità tramite il bus proprietario ABB, risultando essenziale per compiti di produzione complessi dove la sincronizzazione temporale degli I/O è critica.

Specifiche Tecniche Dettagliate

• Produttore: ABB

• Denominazione Modello: DSQC532A

• Numero di Parte: 3HAC18158-1

• Tipo di Dispositivo: Scheda CPU I/O Robot / Modulo di Interfaccia

• Compatibilità di Sistema: Sistemi di Controllo ABB S4C+ e IRC5

• Tipo di Controllo: Elaborazione avanzata dei segnali per feedback di posizione e logica

• Alimentazione: 24 V DC (Alimentazione logica interna)

• Interfaccia di Comunicazione: Bus proprietario ABB ad alta velocità (basato su CAN o bus drive a seconda della configurazione del rack)

• Potenza Nominale Gestita: Supporta logica ausiliaria drive fino a 2 kW (dipendente dall’interfaccia)

• Temperatura di Funzionamento: 0°C a +45°C

• Temperatura di Conservazione: -20°C a +70°C

• Raffreddamento: Convezione naturale; aria forzata richiesta se integrata in rack drive

• Montaggio: Montaggio interno su rack controller (slot PCI o proprietario)

• Dimensioni: 300 mm × 150 mm × 230 mm

• Peso Netto: 0,9 kg

• Conformità: Normative CE, UL e standard di sicurezza industriale
