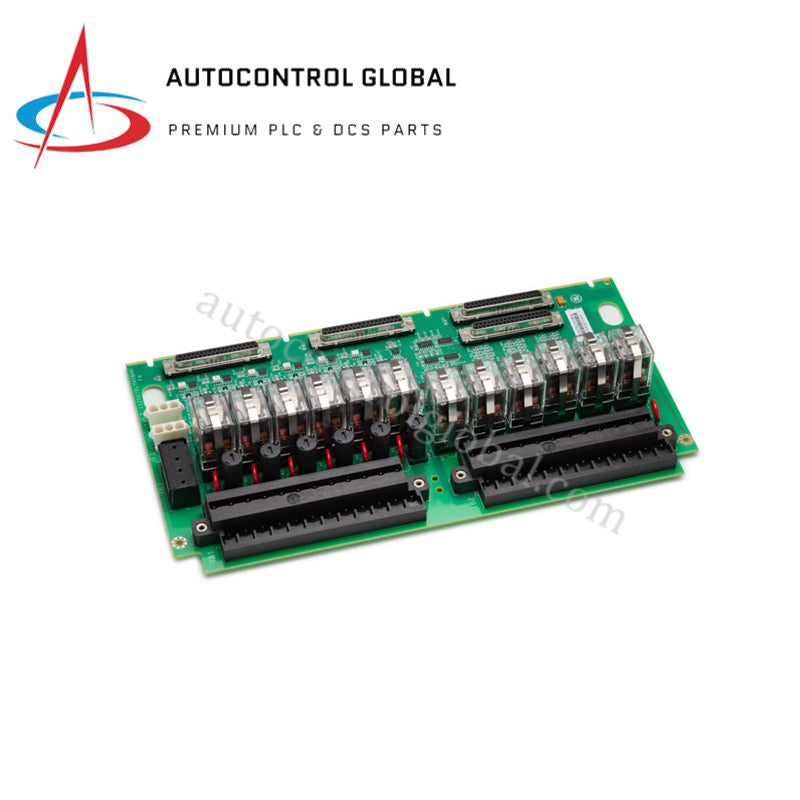

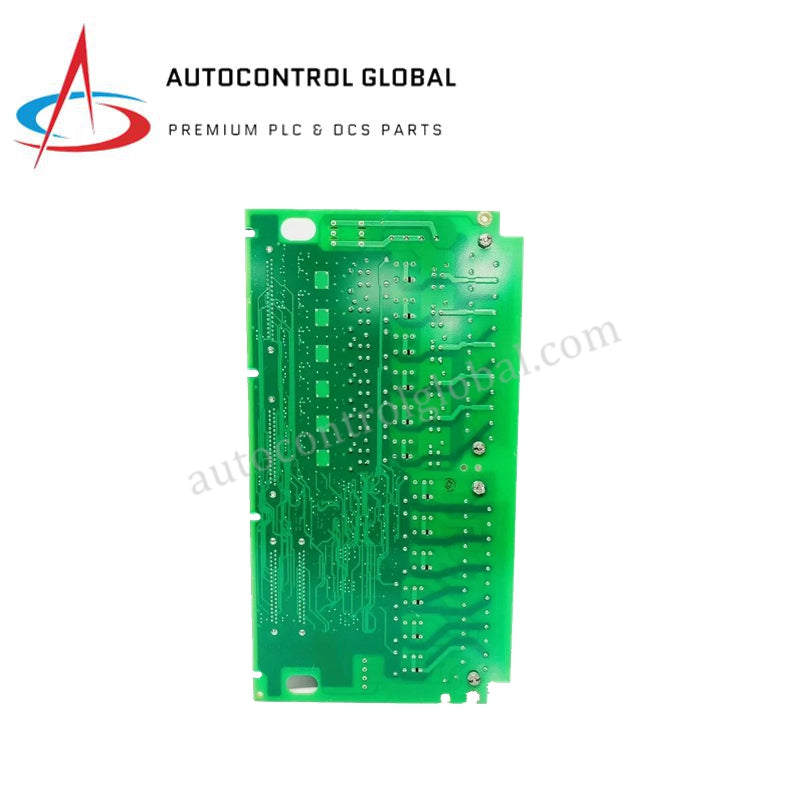

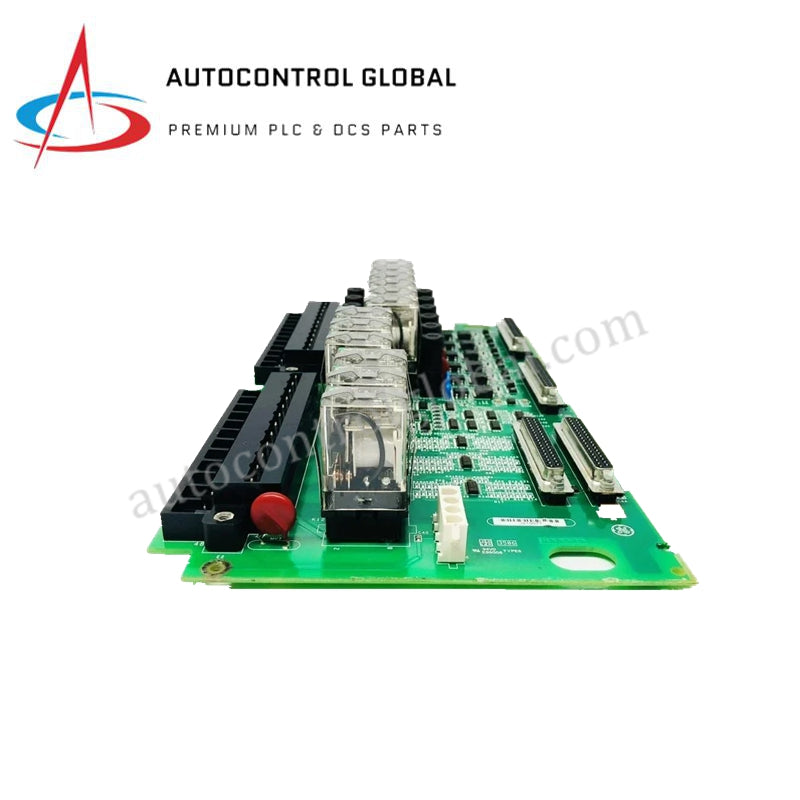

IS200TBCIH1BBD Scheda terminale General Electric Mark VI
Manufacturer: GE Fanuc
-
Part Number: IS200TBCIH1BBD
Condition：New with Original Package
Product Type: Moduli di ingresso digitali
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Scheda terminale per ingressi di contatto General Electric IS200TBCIH1BBD Mark VI
La General Electric IS200TBCIH1BBD, catalogata anche come scheda terminale per ingressi di contatto IS200TBCI, è un componente hardware dedicato all'interfacciamento di 24 ingressi discreti di campo a contatto pulito nei sistemi di controllo delle turbine GE Speedtronic Mark VI.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IS200TBCIH1BBD |
| Marchio | General Electric |
| Origine | USA |
| Peso | 1,1 kg |
| Dimensioni | 33,02 cm x 10,16 cm |
| Temperatura di esercizio | da -30 °C a +65 °C |
| Consumo energetico | 20,6 W |
| Ingressi discreti | 24 canali (contatti puliti) |
| Filtro hardware | Ritardo del filtro di 4 ms |
| Tensione di isolamento | 1500 V tra il cablaggio di campo e il backplane del sistema |
| Tipo di terminazione | Morsettiere a barriera e connettori ad alta densità |
| Alloggiamento/Montaggio | Montaggio su rack in armadio |
Backplane per il controllo industriale e rete deterministica
La General Electric IS200TBCIH1BBD elabora i segnali discreti di campo e li trasmette attraverso il backplane del sistema VMEbus ad alta velocità Mark VI. I filtri hardware applicano un ritardo fisso di 4 ms per eliminare il rimbalzo dei contatti degli interruttori di campo prima della trasmissione sul backplane.
La scheda mantiene una temporizzazione fissa nei cicli di controllo deterministici senza introdurre latenza nella comunicazione sul backplane. La memoria integrata contiene l'identificazione hardware, consentendo di verificare rigorosamente la compatibilità del firmware all'avvio del sistema. La protezione integrata contro le sovratensioni e l'isolamento elettrico di 1500 V proteggono le schede di elaborazione centrali dai transitori di campo e dalle differenze di potenziale di terra.
Domande frequenti
D: In che modo il filtro hardware di 4 ms della IS200TBCIH1BBD influisce sul rilevamento dei segnali di contatto?
R: Il filtro hardware di 4 ms attenua il rumore ad alta frequenza e il rimbalzo meccanico dei contatti sulle linee di ingresso a contatto pulito, garantendo che le variazioni pulite dello stato digitale raggiungano il processore Mark VI senza attivazioni errate.
D: È possibile rimuovere o sostituire la scheda IS200TBCIH1BBD mentre l'alimentazione del backplane del sistema è attiva?
R: No, la sostituzione a caldo è vietata. I tecnici devono disalimentare completamente gli alimentatori dell'armadio prima di rimuovere o sostituire la scheda, per evitare la corruzione dei segnali del backplane e sovratensioni.
D: Quali meccanismi proteggono la logica di elaborazione interna dai transitori di tensione esterni del campo?
R: Le reti integrate di soppressione delle sovratensioni, insieme a una barriera di isolamento galvanico da 1500 V, isolano i collegamenti a vite dei terminali degli ingressi discreti dall'elettronica di controllo sensibile del backplane.
Linee guida per l'installazione in campo
Fissare saldamente la scheda IS200TBCIH1BBD nell'apposito slot del rack VME Mark VI utilizzando elementi di fissaggio metallici, così da garantire la continuità della messa a terra dello chassis. Verificare che la temperatura ambiente di esercizio dell'armadio rimanga nell'intervallo specificato, da -30 °C a +65 °C.
Collegare il cablaggio di campo a contatto pulito direttamente alle morsettiere a barriera, assicurandosi che i morsetti a vite siano serrati correttamente per mantenere connessioni affidabili a bassa resistenza. Posare i cavi degli ingressi discreti separatamente dalle canaline di alimentazione ad alta tensione per limitare l'accoppiamento induttivo. Assicurarsi che l'alimentazione del backplane del sistema sia completamente isolata prima di collegare o rimuovere le linee di segnale.
