Manuale tecnico Emerson DeltaV Serie 2 Plus KC3010X1-BA1
Manufacturer: Emerson
-
Part Number: KC3010X1-BAI
Condition:New with Original Package
Product Type: Moduli di ingresso analogico
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

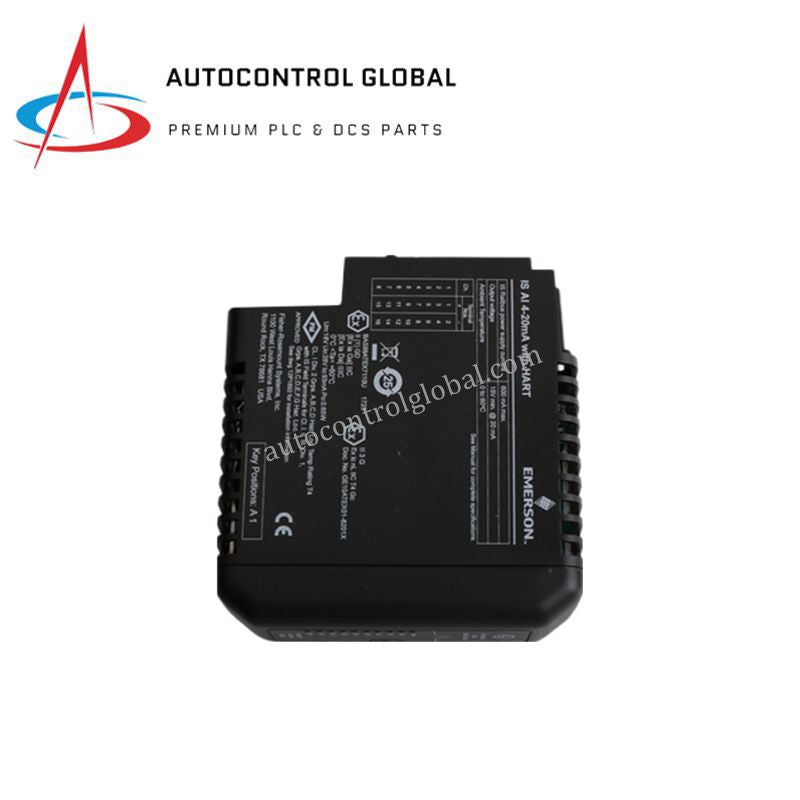

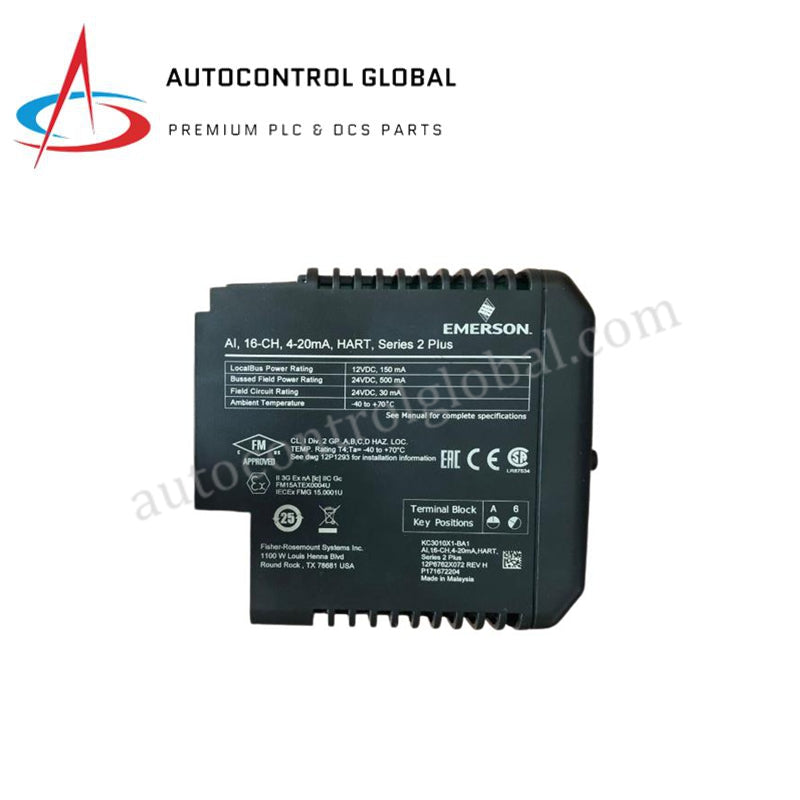

Modulo di Ingresso Analogico Emerson KC3010X1-BA1 DeltaV Series 2 Plus
Configurato per la digitalizzazione ad alta densità del loop di corrente nelle infrastrutture DCS DeltaV, il Emerson KC3010X1-BA1 (Modulo di Ingresso Analogico KC3010X1-BA1) fornisce un’esecuzione fisica/elettrica diretta. L’hardware funziona come un hub di misura a 16 canali, accettando forme d’onda di corrente analogica dai trasmettitori strumentali sul campo. Operando a livello di nodo, il modulo converte le variazioni elettriche grezze in registri digitali facilitando al contempo un flusso bidirezionale secondario di dati sui loop strumentali standard, eseguendo la compilazione locale dei dati indipendentemente dai processori di controllo supervisori primari.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | KC3010X1-BA1 (Numero Parte Alternativo: 12P6762X082 Rev J) |
| Marca | Emerson (DeltaV Series 2 Plus) |
| Origine | USA |
| Peso | 0,30 kg |
| Dimensioni | 14,6 cm x 3,3 cm x 13,0 cm |
| Temperatura di Funzionamento | -40 a 70 °C |
| Consumo Energetico | Alimentato tramite linee railbus dell’interfaccia carrier I/O di sistema |
| Densità Canali | 16 canali di ingresso hardware |
| Intervallo di Segnale in Ingresso | 4-20 mA DC |
| Compatibilità Protocollo | Sovrapposizione di comunicazione digitale HART integrata |
| Profilo Meccanico | Installazione diretta plug-in su basi carrier DeltaV standard |
| Limiti Ambientali | Fino al 95% di umidità relativa (non condensante) |
| Certificazioni | CE, UL, CSA, IEC 61131-2 |
Isolamento Canale-Canale e Stabilità del Protocollo Loop
L’architettura KC3010X1-BA1 implementa una separazione galvanica strutturale per garantire metriche robuste di isolamento tra canali, prevenendo che fluttuazioni di potenziale sul campo introducano errori nel collegamento dati sul railbus condiviso. Ogni canale di ingresso supporta il protocollo loop 4-20 mA HART, che preserva il percorso per parametri secondari del dispositivo e matrici di calibrazione bypassando i loop di filtraggio analogico senza attenuazione. Campi interni di bilanciamento capacitivo e induttivo isolano i blocchi dati dal rumore in modalità comune ad alta frequenza, mantenendo soglie di digitalizzazione dei parametri ad alta precisione su tutti i 16 circuiti paralleli simultaneamente.
Domande Frequenti
D: Il modulo KC3010X1-BA1 supporta lo hot-swapping a caldo su un backplane alimentato?
R: Sì. L’interfaccia meccanica ed elettrica consente l’inserimento e l’estrazione hot-swap online su carrier I/O DeltaV attivi. Gli interruttori di isolamento a bordo interrompono la connettività del bus di sistema prima che i pin di alimentazione primari si disconnettano, prevenendo sovratensioni transitorie che potrebbero influenzare i moduli attivi adiacenti.
D: Come viene protetta la mappatura di calibrazione hardware locale durante l’aggiornamento dei framework software di sistema?
R: Il modulo conserva i parametri funzionali all’interno di segmenti EEPROM non volatili a bordo. Qualsiasi sequenza di riscrittura dati deve superare controlli di validazione e checksum localizzati, garantendo che i profili di resistenza 4-20 mA calibrati in fabbrica rimangano stabili dopo il deployment del firmware.
D: Quali sono i requisiti di cablaggio per la schermatura quando si instradano ingressi ad alta densità verso questo modulo?
R: Tutte le 16 linee di segnale devono utilizzare coppie intrecciate e schermate indipendenti. Le schermature di drenaggio devono terminare esclusivamente sulla barra di massa principale dell’involucro per evitare che potenziali ambientali sovraccarichino i componenti interni di filtraggio ad alta frequenza.
Linee Guida per l’Installazione in Campo
- Inserire il modulo direttamente nello slot designato sul carrier I/O DeltaV, applicando una pressione costante fino a quando le linguette di bloccaggio non scattano completamente nel telaio.
- Verificare che tutte le linee loop 4-20 mA sul campo siano instradate all’interno di canaline metalliche messe a terra, mantenendo una distanza minima di 300 mm dai cablaggi di alimentazione AC ad alta tensione.
- Ispezionare i morsetti per assicurarsi che tutte le connessioni elettriche rispettino la corretta polarità prima di completare la sequenza di inserimento fisico.
- Garantire canali di migrazione dell’aria convettiva liberi intorno al telaio del modulo per limitare l’accumulo di zone termiche localizzate nell’intervallo di funzionamento da -40 a 70 °C.
