KJ4006X1-BD1 Emerson Blocco Interfaccia Terminale | Nuovo Stock
Manufacturer: GE Fanuc
-
Part Number: KJ4006X1-BD1
Condition：New with Original Package
Product Type: Blocchi Terminali I/O
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

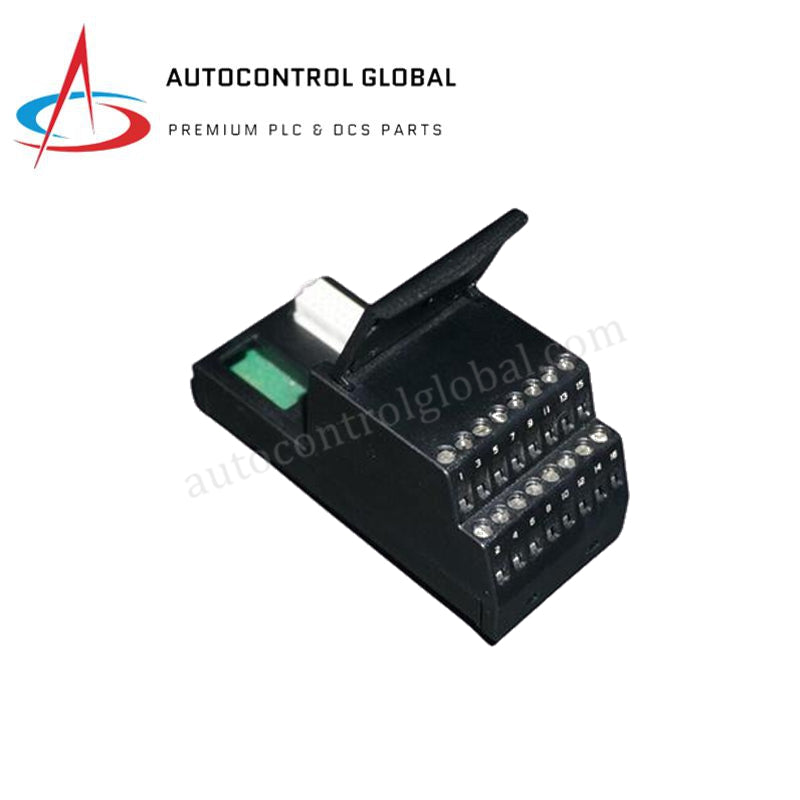

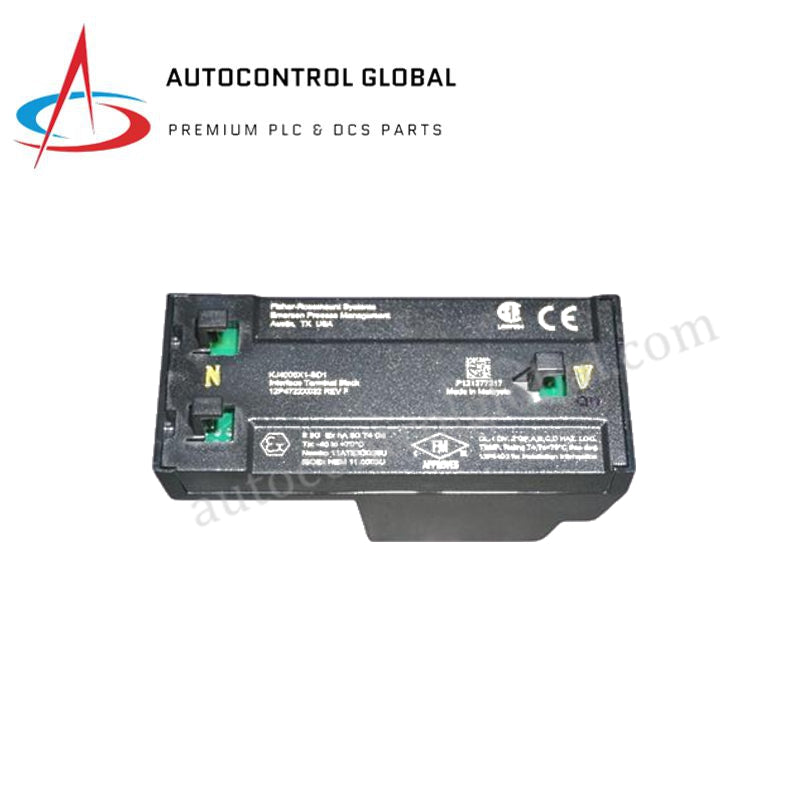

Emerson KJ4006X1-BD1 DeltaV S-Series Terminal Interface Block
Configurato per il cablaggio specifico dell'interfaccia di campo nei sistemi di controllo distribuito DeltaV S-Series, il Emerson KJ4006X1-BD1 (Terminal Interface Block KJ4006X1-BD1) fornisce un'esecuzione fisica/elettrica diretta.
Specifiche hardware
| Parametro | Specifiche |
| Modello | KJ4006X1-BD1 |
| Marca | Emerson (DeltaV) |
| Origine | USA |
| Peso | 0,0907 kg (Netto); 0,18 kg (Lordo) |
| Dimensioni | 41 x 125 x 105 mm |
| Temperatura di esercizio | -40 a +70 °C |
| Consumo energetico | Elemento hardware passivo (Gestione circuito di alimentazione di campo: 35 VDC @ 1 A) |
| Tensione massima | Valutazione isolamento 250 V AC/DC |
| Corrente massima | Limite hardware continuo totale di 10 A |
| Gamma dimensioni cavo | Scala di terminazione terminale da 12 a 24 AWG |
| Shock meccanico | 10 g, onda sinusoidale metà ciclo, profilo durata 11 ms |
| Limiti di vibrazione | 1 mm picco-picco (2 a 13,2 Hz); 0,7 g (13,2 a 150 Hz) |
| Protezione chimica | Standard contaminanti aerodispersi ISA-S71.04 Classe G3 |
| Allineamento meccanico | Sistema integrato di allineamento rotativo della posizione |
Protocollo Loop 4-20 mA HART e isolamento canale-canale
Il terminal interface block funge da nodo di ingresso galvanico dedicato per il cablaggio di segnali analogici e digitali prima del routing attraverso il bus di sistema interno. I terminali a vite accolgono le terminazioni della linea del protocollo loop 4-20 mA HART, garantendo la sincronizzazione digitale ininterrotta sul loop di corrente analogica. Le separazioni fisiche individuali all’interno dell’unità impediscono perdite di tensione tra i pin adiacenti, supportando l’architettura di isolamento canale-canale gestita dal modulo I/O S-Series abbinato. L’array terminale passivo mantiene barriere ad alta impedenza sulle linee sotto potenziali massimi di 250 V AC/DC per prevenire guasti in modalità comune lato campo che destabilizzerebbero i loop adiacenti.
Domande frequenti
D: Quali sono le restrizioni rigorose di sicurezza operativa riguardo alla funzione hot-swap di questo terminal interface block?
R: Lo hot-swap della struttura fisica del blocco è consentito solo quando la scheda I/O corrispondente è stata completamente rimossa dallo slot del terminal block e tutti i loop di cablaggio di campo attivi sono fisicamente disconnessi. La rimozione sotto carico elettrico o con un modulo I/O collegato è vietata nelle aree classificate.
D: Come viene applicata la prevenzione di incompatibilità fisica del modulo sull’hardware?
R: Il dispositivo incorpora un meccanismo di allineamento rotativo meccanico. L’ingegnere deve impostare la posizione della ghiera rotativa per corrispondere al codice di pin fisico esatto richiesto dalla scheda I/O assegnata, bloccando l’inserimento di tipi di hardware errati nel nodo di terminazione.
Linee guida per l’installazione in campo
- Montare il terminal interface block sulla struttura standard a guida DIN da 35 mm all’interno del pannello di marshaling, verificando l’aggancio sicuro del fermo.
- Spellare i cavi di campo da 12 a 24 AWG alla lunghezza specificata dal produttore prima di terminarli nei terminali a vite per evitare conduttori scoperti.
- Instradare tutti i cavi strumentali del loop 4-20 mA HART attraverso canaline separate lontano da controlli motore ad alta tensione o circuiti di distribuzione AC.
- Collegare a terra le schermature dei cavi di sistema alla barra di terra principale della sala controllo usando regole di terminazione a punto singolo.
- Assicurarsi che lo spazio fisico di installazione rispetti le condizioni ambientali di Zona 2 o Classe I, Divisione 2 prima di convalidare i percorsi di carico del terminale.
