NFTC5S-00 Scheda Terminale FIO Yokogawa | Nuovo e Stock Originale

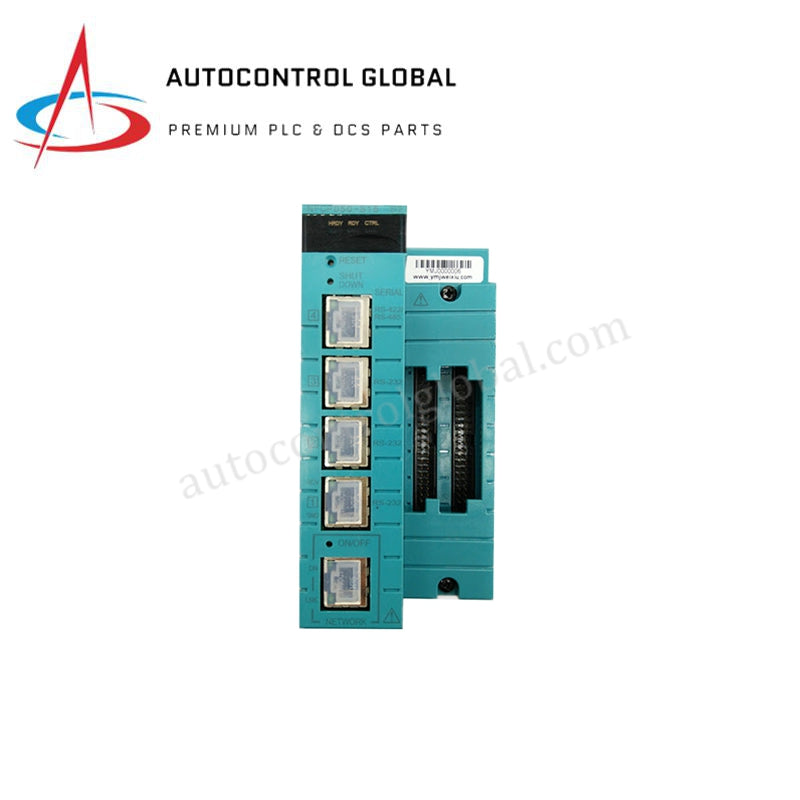

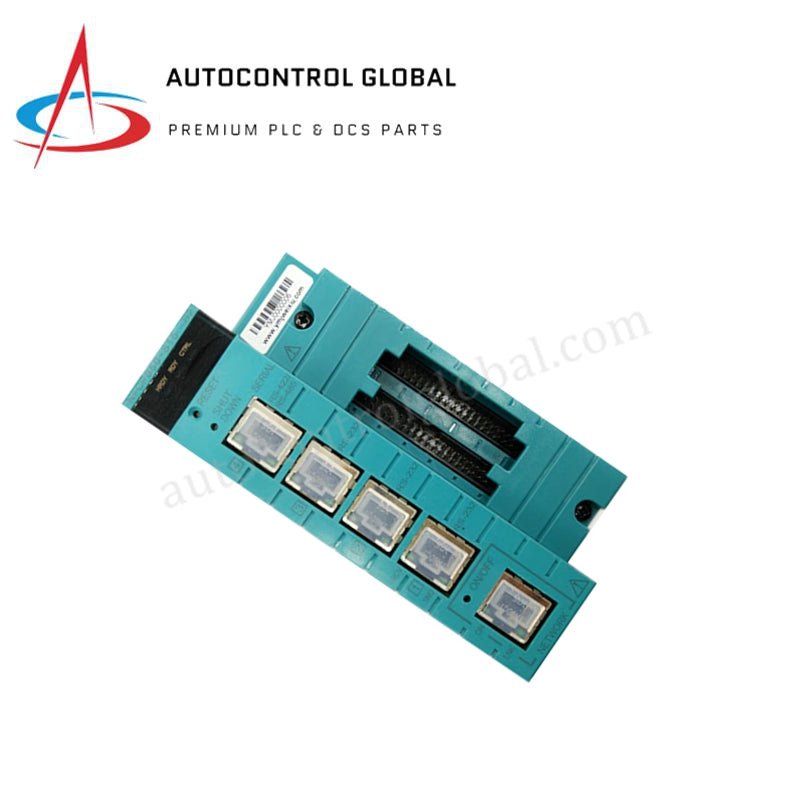

Yokogawa NFTC5S-00 Scheda Terminale FIO

La Yokogawa NFTC5S-00, anche catalogata come la NFTC5S Scheda Terminale, funziona come componente hardware dedicato per l'esecuzione dell'interfaccia di cablaggio sul campo all'interno delle piattaforme CENTUM VP / CENTUM CS 3000.

Analisi del Suffisso & Matrice del Modello

• Modello Base: NFTC5S (Scheda Terminale FIO per mappatura segnali digitali)
• Tipo di Suffisso (-00): Configurazione standard del blocco meccanico senza assorbitore di sovratensioni integrato

Specifiche Hardware

Isolamento Canale-Canale e Mappatura Interfaccia DCS

La NFTC5S-00 mappa 32 canali digitali distinti su un telaio meccanico integrato, corrispondente direttamente ai moduli sottosistema FIO abbinati. L'architettura di connessione mantiene interfacce terminali a bassa resistenza per garantire che il rumore elettrico in modalità comune non si accoppi alle linee adiacenti. Questa disposizione fisica preserva i parametri di isolamento canale-canale del sistema attivo, assicurando che disturbi transitori provenienti da relè o contatti esterni non si propaghino nell'infrastruttura del protocollo 4-20 mA HART sui moduli vicini. Le correnti di loop di terra sono limitate tramite barriere di isolamento incorporate tra i punti di terminazione sul campo e i nodi di elaborazione del sistema di controllo.

Domande Frequenti

D: Il blocco NFTC5S-00 può essere rimosso a caldo o sostituito a caldo dal rack di sistema?

R: Sì, il modulo supporta la separazione a caldo dalla piastra frontale del modulo I/O attivo associato. Tuttavia, la rimozione della scheda terminale disconnette istantaneamente tutti e 32 i circuiti di segnale digitale esterni simultaneamente, causando circuiti aperti immediati che attivano flag di stato nel database di runtime del controller.

D: Come influisce la designazione del suffisso -00 sulla distribuzione elettrica per i loop di campo con carichi induttivi?

R: Il codice -00 indica che questa scheda terminale non dispone di circuiti interni di assorbimento o limitazione delle sovratensioni. Per loop di campo contenenti componenti induttivi, come valvole solenoidi o apparecchiature meccaniche di commutazione, devono essere installate barriere di soppressione esterne per mantenere gli spike al di sotto del limite dielettrico di 1500 V AC.

Linee Guida per l'Installazione sul Campo

• Allineamento e Fissaggio del Modulo: Allineare il blocco terminale con la piastra frontale dello slot del telaio della scheda FIO corrispondente. Inserire l'insieme e serrare i fissaggi integrati per garantire un contatto meccanico solido e il collegamento a terra del telaio.
• Ritenzione del Conduttore a Morsetto a Pressione: Rimuovere l'isolamento dai fili di campo secondo le specifiche e inserirli nelle ganasce meccaniche. Azionare il morsetto a pressione integrato per fissare il filo, evitando contatti ad alta resistenza sotto profili di vibrazione prolungati.
• Limiti di Distanza per il Cablaggio sul Campo: Instradare tutti i 32 conduttori di segnale digitale a bassa tensione all'interno di canali dedicati. Mantenere queste linee separate da cavi di alimentazione AC ad alta corrente o uscite di azionamenti a velocità variabile di almeno 300 mm per sopprimere il diafonia transitoria.
• Considerazioni sull'Involucro Termico: Mantenere uno spazio libero di almeno 50 mm intorno all'involucro di terminazione. Verificare che i profili di ventilazione del pannello prevengano l'accumulo di calore, mantenendo le temperature locali entro la finestra operativa da -20 a +60 °C.
