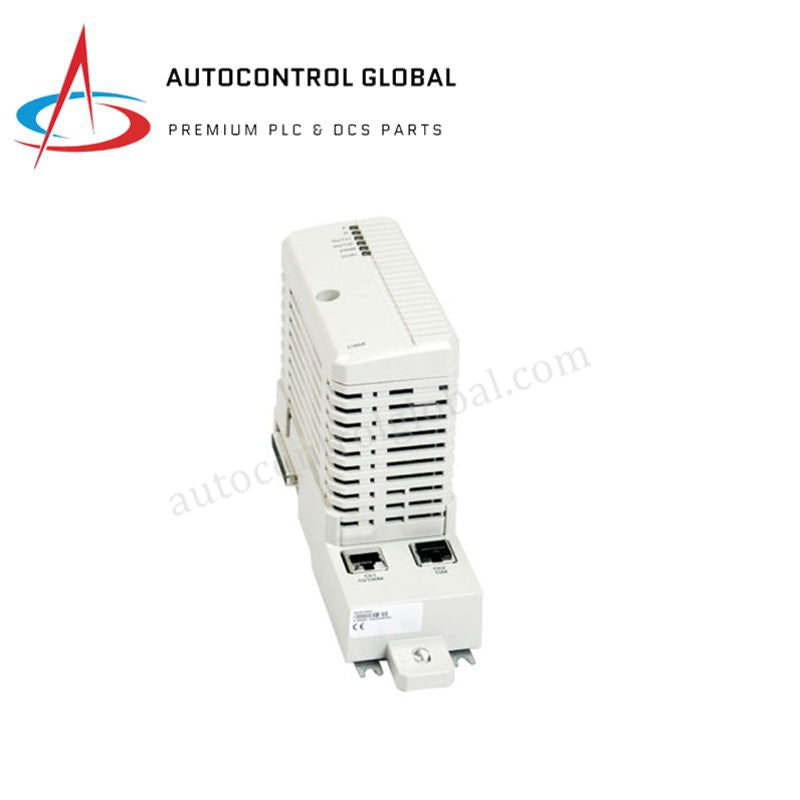

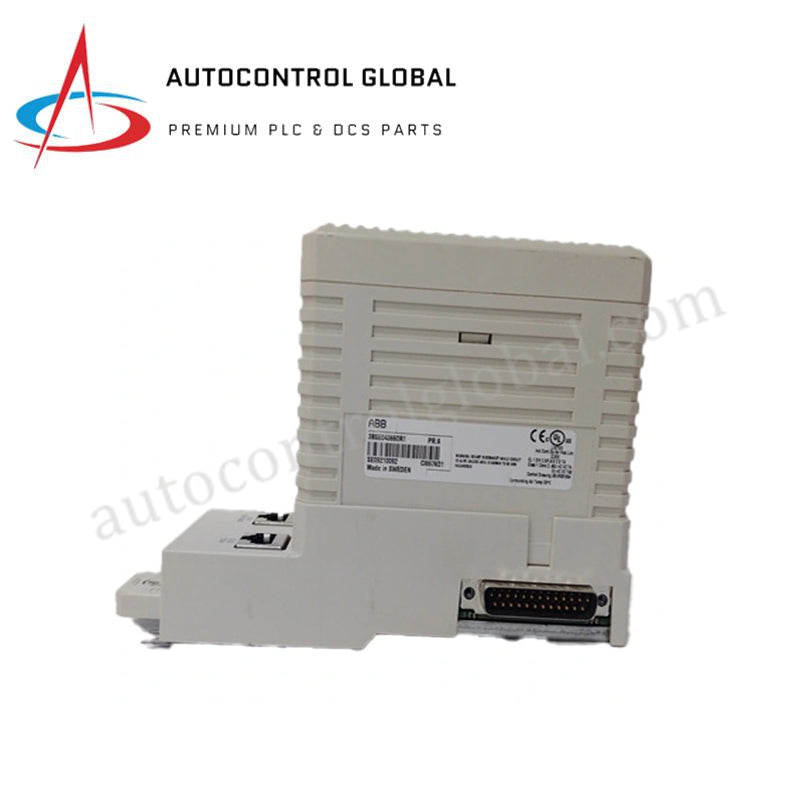

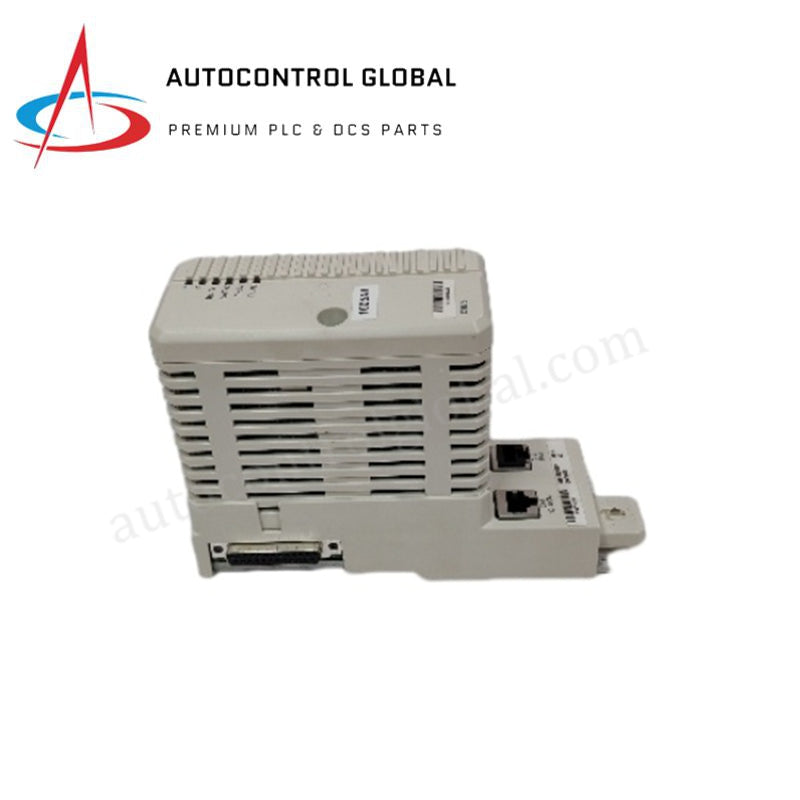

Modulo processore CPU AC 800M PM858K01 ABB 3BSE082895R1

Modulo Processore CPU ABB PM858K01 3BSE082895R1

Configurato per l'esecuzione logica ad alta velocità nelle piattaforme ABB System 800xA, il ABB PM858K01 3BSE082895R1 (Modulo CPU PM858K01) fornisce elaborazione fisica ed elettrica diretta per reti di controllo distribuito.

Specifiche Hardware

Architettura di Controllo Industriale e Elaborazione

Il PM858K01 utilizza un'architettura RISC ad alte prestazioni per ottimizzare la velocità di comunicazione del bus backplane. Questo modulo supporta la compatibilità con firmware flash, permettendo agli ingegneri di aggiornare gli ambienti di runtime per adeguarli a specifiche revisioni software di sistema senza sostituire l'hardware. L'unità facilita la scalabilità della densità I/O all'interno dell'architettura AC 800M, mantenendo uno scambio dati deterministico tra i nodi interconnessi. In configurazioni ridondanti, il modulo gestisce la sincronizzazione del processore tramite protocolli RCU-Link ad alta velocità. L'identificazione del sistema è garantita da un indirizzo hardware Ethernet univoco, verificato incrociatamente dal controller durante il ciclo di avvio per assicurare l'integrità della rete.

Domande Frequenti

D: Il PM858K01 supporta il hot-swapping durante il normale funzionamento del sistema?

R: Il modulo supporta la sostituzione hot-swap quando impiegato in configurazione ridondante. Quando il controller secondario assume lo stato di master, l'unità primaria può essere rimossa dalla base senza interrompere i cicli di controllo.

D: Quali sono i vincoli elettrici della porta COM3?

R: La porta COM3 è un'interfaccia RS-232C con segnali di controllo modem. Gli utenti devono assicurarsi che i dispositivi collegati operino entro i livelli di tensione RS-232 e che la schermatura del cavo sia correttamente collegata a terra per mitigare l'iniezione di rumore.

Linee Guida per l'Installazione in Campo

• Montaggio e Orientamento: Installare la CPU sulla base TP830 utilizzando il meccanismo di scorrimento e bloccaggio. Verificare l'integrità del montaggio su guida DIN per prevenire allentamenti dei connettori backplane dovuti a vibrazioni.
• Connettività di Rete: Utilizzare le due porte RJ45 (CN1, CN2) per l'interfaccia della Rete di Controllo. Assicurarsi che i percorsi di comunicazione ridondanti siano fisicamente separati per evitare rischi di guasti singoli dovuti a danni ai cavi.
• Messa a Terra e Schermatura: Terminare le schermature dei cavi nei punti di messa a terra del telaio designati sulla base. Utilizzare cavi Ethernet schermati a doppino intrecciato per proteggere la velocità di 100 Mbps dalle interferenze elettromagnetiche industriali.
• Archiviazione Dati: L'interfaccia CompactFlash consente la registrazione dati localizzata e l'archiviazione runtime. Assicurarsi che la scheda sia inserita completamente e che il coperchio antipolvere sia ben fissato per mantenere l'isolamento ambientale.
