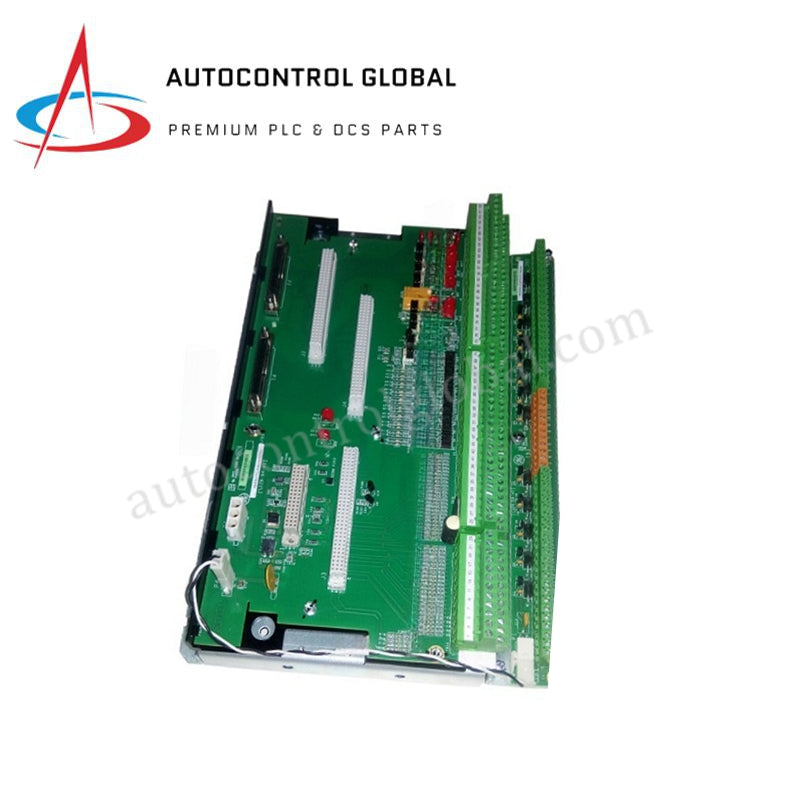

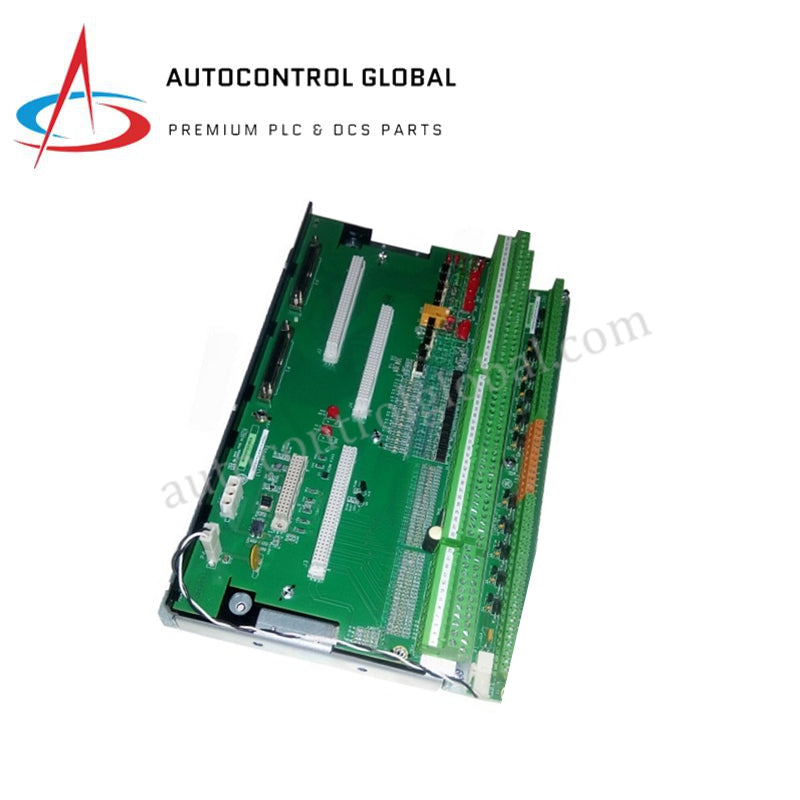

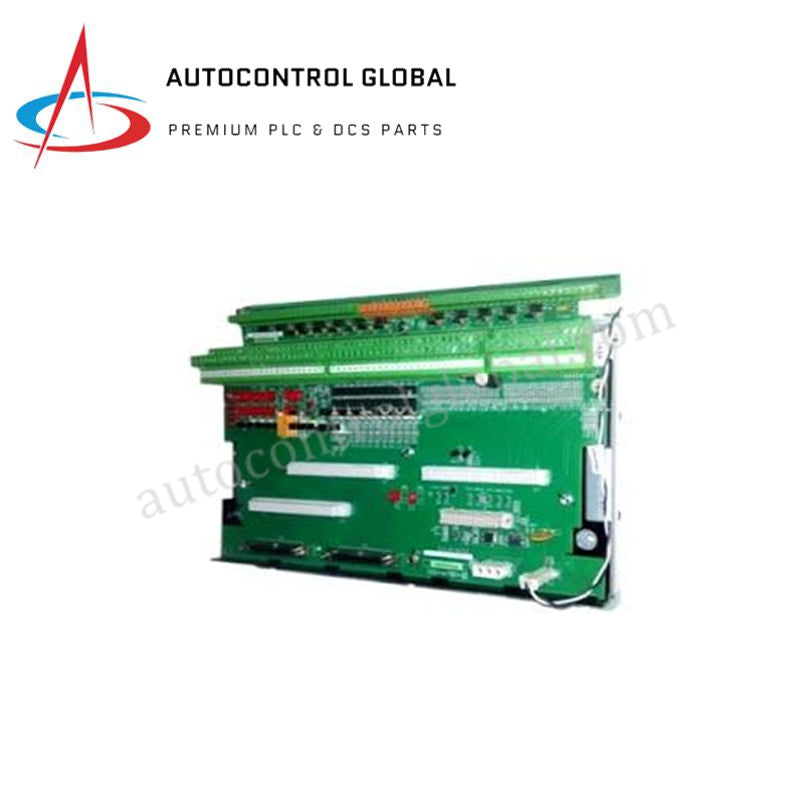

Scheda di terminazione termocoppia GE IS400TCASH1A Mark VIe

GE IS400TCASH1A Scheda di Terminazione Termocoppia

La GE IS400TCASH1A, catalogata anche come IS400TCASH1A Scheda Terminale per Termocoppie, funziona come componente hardware dedicato alla terminazione del segnale del sensore di campo nei sistemi di controllo turbine Mark VIe.

Analisi del Suffisso e Matrice del Modello

L'IS400TCASH1A è una scheda terminale simplex a configurazione fissa. Supporta specificamente l'interfaccia tra il cablaggio di campo delle termocoppie e i moduli I/O PCAA/TCAS associati. Il design hardware è monolitico, offrendo un punto di ingresso fisico standardizzato per i dati del sensore senza varianti modulari interne.

Specifiche Hardware

Controllo Industriale e Scalabilità della Densità I/O

L'architettura Mark VIe utilizza l'IS400TCASH1A per facilitare l'acquisizione di segnali ad alta densità. Questa scheda terminale integra direttamente sul PCB il circuito di Compensazione della Giunzione Fredda (CJC), che consente letture termiche accurate compensando le variazioni di temperatura ambiente ai morsetti a vite. La scheda sfrutta la compatibilità con firmware flash robusto all'interno dei pacchetti I/O collegati per garantire risposte di rete deterministiche. Inoltre, il design supporta la scalabilità della densità I/O fornendo un'interfaccia compatta a 12 canali, ottimizzando lo spazio nell'armadio e mantenendo rigorosi standard di compatibilità elettromagnetica (EMC) richiesti negli ambienti di controllo turbine industriali.

Domande Frequenti

D: L'IS400TCASH1A richiede un'alimentazione esterna per il circuito CJC?

R: No, la scheda è passiva. Ricava l'eccitazione necessaria e l'alimentazione logica dal pacchetto I/O collegato tramite l'interfaccia scheda terminale-pacchetto.

D: Questa scheda terminale può essere utilizzata in configurazione TMR (Triple Modular Redundant)?

R: No, l'IS400TCASH1A è progettata esclusivamente per funzionamento simplex (non ridondante). Le applicazioni che richiedono architettura TMR devono utilizzare gli assemblaggi di terminazione appositi compatibili con TMR.

D: Quali precauzioni sono necessarie quando si cablano diversi tipi di termocoppie (es. J vs. K)?

R: Assicurarsi che la configurazione del pacchetto I/O nel software di controllo corrisponda al tipo fisico di termocoppia collegato ai morsetti. Impostazioni software errate causano calcoli errati della giunzione fredda e dati di processo non validi.

Linee Guida per l’Installazione in Campo

1. Montaggio: Installare la scheda su una guida DIN standard o direttamente sul backplane dell’armadio. Assicurarsi di lasciare spazio sufficiente intorno all’ingombro di 8,2 cm x 12,2 cm per una corretta dissipazione del calore.
2. Messa a terra: Collegare le schermature dei cavi ai morsetti di terra forniti. Mantenere pratiche di messa a terra coerenti per evitare loop di terra che interferiscano con i segnali a basso millivolt delle termocoppie.
3. Cablatura: Utilizzare cavi di estensione di qualità termocoppia per collegare i sensori di campo ai morsetti a vite. Verificare che la polarità dei morsetti sia coerente su tutti i 12 canali per evitare inversioni di polarità del segnale.
4. Validazione: Dopo l’installazione, eseguire un controllo del circuito con una sorgente millivolt per verificare che il sistema di controllo registri i valori di ingresso corretti prima di avviare la turbina.
